Subaru Forester (2008 год). Обслуживание и эксплуатация - часть 21





PM-19

Топливный фильтр

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

9. Топливный фильтр

A: ЗАМЕНА

Процедура замены топливного фильтра приве-
дена в разделе FU.
<См. FU(H4SO)-59, Топливный фильтр>

B: ПРОВЕРКА

1) Для моделей DOHC с турбонаддувом про-
верьте внутреннюю часть топливного фильтра
на предмет загрязнения и отложений.
2) Для моделей SOHC, вылейте из топливного
фильтра остаток топлива в контейнер, чтобы
проверить на предмет загрязнений, воды и от-
ложений.
3) Если фильтр засорен или истек срок замены
фильтра, замените его.

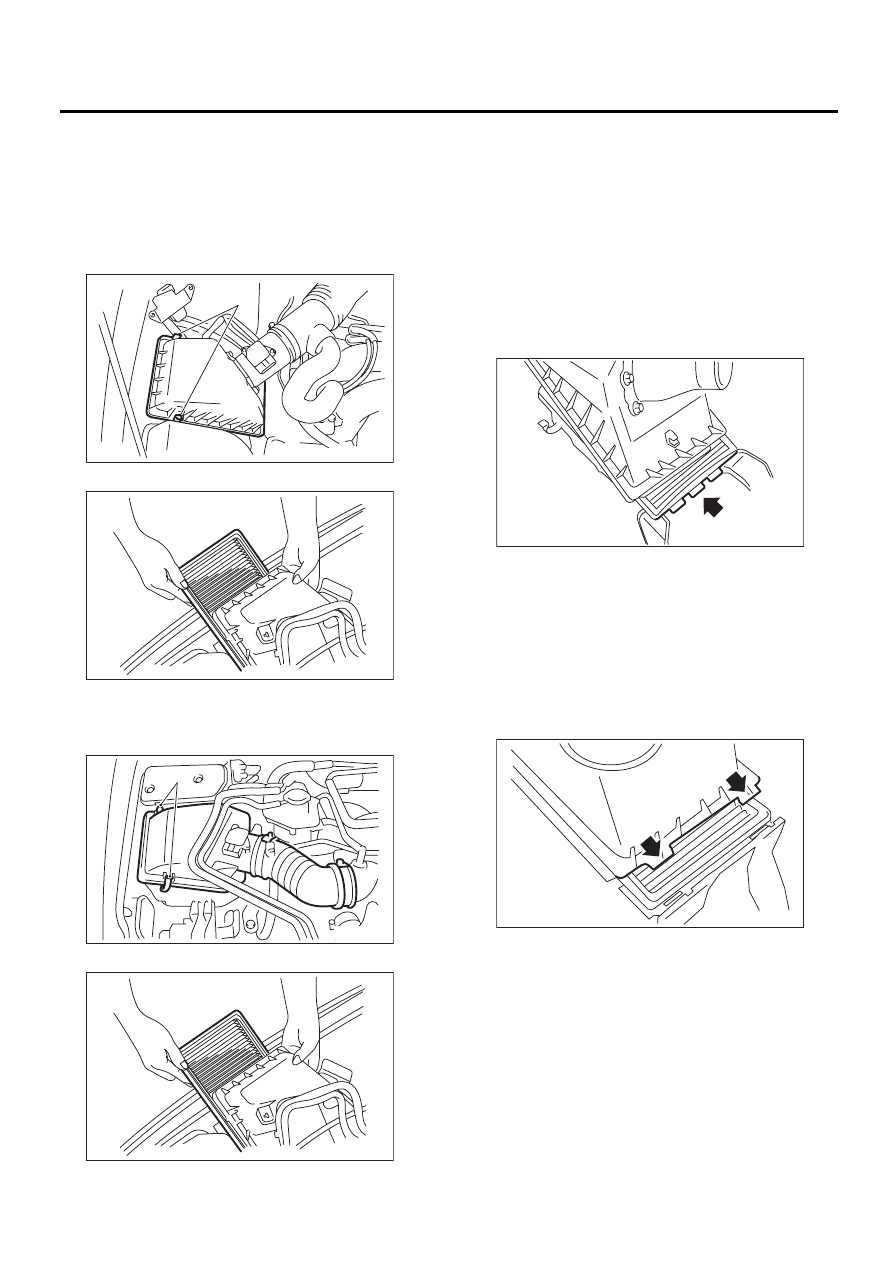

PM-20

Фильтрующий элемент воздушного фильтра

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

10.Фильтрующий элемент

воздушного фильтра

A: СНЯТИЕ

1. МОДЕЛЬ БЕЗ ТУРБОНАДДУВА

1) Снимите зажимы (B) с корпуса воздушного
фильтра.

2) Снимите фильтрующий элемент.

2. МОДЕЛЬ С ТУРБОНАДДУВОМ

1) Снимите зажимы (B) с корпуса воздушного
фильтра.

2) Снимите фильтрующий элемент.

B: УСТАНОВКА

1. МОДЕЛЬ БЕЗ ТУРБОНАДДУВА
(КРОМЕ МОДЕЛИ 2.0 L DOHC БЕЗ
ТУРБОНАДДУВА)

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Совместите выступ нижней части корпуса
воздушного фильтра с отверстием верхней
крышки воздушного фильтра, чтобы закре-
пить верхнюю крышку на корпусе.

2. МОДЕЛЬ С ТУРБОНАДДУВОМ И
МОДЕЛЬ 2.0 DOHC БЕЗ ТУРБОНАДДУВА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Совместите выступ верхней панели воздуш-
ного фильтра с отверстием нижней части
корпуса воздушного фильтра, чтобы уста-
новить верхнюю крышку на корпусе.

PM-00340

(B)

PM-00098

(B)

PM-00341

PM-00098

IN-00030

PM-00100

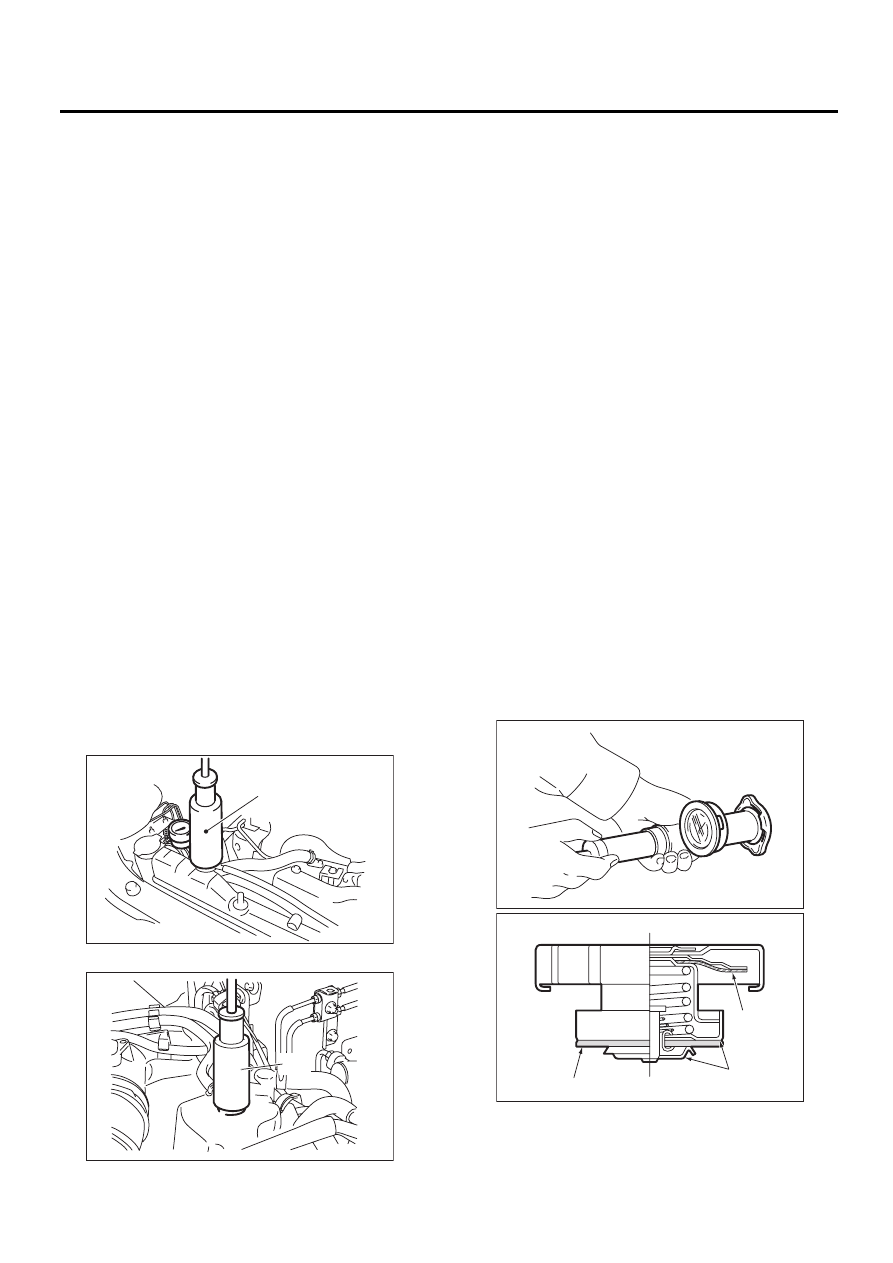

PM-21

Система охлаждения

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

11.Система охлаждения

A: ПРОВЕРКА

1) Для проверки радиатора на предмет утечек,
наполните его охлаждающей жидкостью, уста-
новите на место крышки заливной горловины
тестер (А) и подайте давление.

Нормативная величина:

Модель без турбонаддува

157 кПа (1,6 кгс/см

2

, 23 фунта/кв. дюйм)

Модели с турбонаддувом

122 кПа (1,2 кгс/см

2

, 18 фунтов/кв. дюйм)

Проверьте следующие точки:
• Утечка из радиатора
• Соединения шлангов и другие соединения на
предмет утечки

ОСТОРОЖНО:
• На моделях с турбонаддувом обязатель-
но устанавливайте тестер со стороны запра-
вочного бачка.
• Соблюдайте особую осторожность, что-
бы не деформировать заливную горловину
радиатора при установке и снятии тестера, а
также после проведения проверки.
• При выполнении этой проверки проследите
за тем, чтобы двигатель был выключен, а ра-
диатор заполнен охлаждающей жидкостью.
• Перед подачей давления протрите прове-
ряемые участки.
• Будьте осторожны, чтобы не пролить ох-
лаждающую жидкость, снимая тестер с ра-
диатора.
• Модель без турбонаддува

• Модели с турбонаддувом

2) Проверьте давление открытия клапана
крышки радиатора при помощи тестера крыш-
ки радиатора.
Повышайте давление, пока стрелка индикато-
ра не остановится, и проверьте, может ли дав-
ление удерживаться в течение пяти – шести се-
кунд. Если в течение этого периода поддержи-
валось давление выше предельной величины,
то крышка радиатора исправна. Если клапан
открывается при давлении предельной вели-
чины или ниже, замените крышку радиатора.

ОСТОРОЖНО:
Ржавчина или грязь на крышке могут поме-
шать нормальной работе клапана: перед
проведением проверки очистите крышку.

В моделях без турбонаддува со стороны ра-
диатора, в моделях с турбонаддувом со сто-
роны заправочного бачка охлаждающей
жидкости.

Нормативный предел:

93 — 123 кПа (0,95 — 1,25 кгс/см

2

,

14 — 18 фунтов/кв. дюйм)

Предел

83 кПа (0,85 кгс/см

2

, 12 фунтов/кв. дюйм)

В моделях с турбонаддувом со стороны ра-
диатора

Нормативный предел:

122 — 152 кПа (1,24 — 1,55 кгс/см

2

,

18 — 22 фунта/кв. дюйм)

Предел

112 кПа (1,14 кгс/см

2

, 16 фунтов/кв. дюйм)

PM-00255

(A)

PM-00372

(A)

(A) Точки проверки на предмет деформации
(B) Точки проверки на предмет деформации,

повреждений, ржавчины

PM-00023

PM-00089

(B)

(A)

(A)
