PS-33

Steering Gearbox

POWER ASSISTED SYSTEM (POWER STEERING)

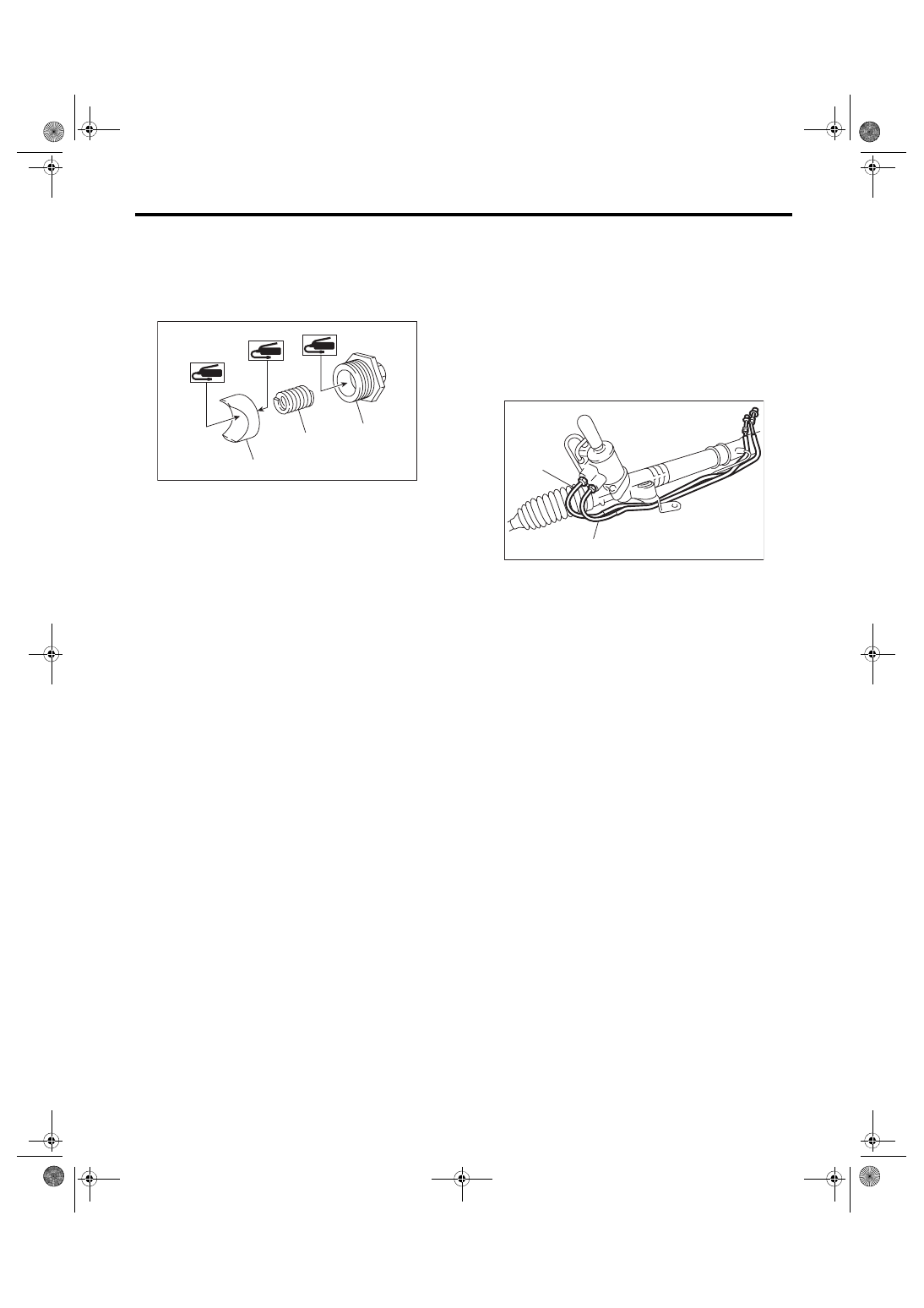

21) Apply a coat of grease to the sliding surface of

sleeve and seating surface of spring, and then in-

sert the sleeve into steering body.

Charge the adjusting screw with grease, and then

insert the spring into adjusting screw. Then install

on the steering body.

22) Tighten  the  adjusting  screw  to  the  specified

torque, then loosen it.
Tightening torque:

25 N·m (2.5 kgf-m, 18.4 ft-lb)

23) Tighten  the  adjusting  screw  to  the  specified

torque, then loosen it within 20°.
Tightening torque:

5.9 N·m (0.6 kgf-m, 4.4 ft-lb)

24) Adjust the turning resistance of gearbox so that

it  is  within  specification  using  adjusting  screw.

<Ref.  to  PS-36,  TURNING  RESISTANCE  OF

GEARBOX, INSPECTION, Steering Gearbox.>

25) Attach  the  lock  nut  into  adjusting  screw,  and

while  holding  the  adjusting  screw  with  wrench,

tighten the lock nut using ST.

ST 926230000

SPANNER

Tightening torque (lock nut):

25 N·m (2.5 kgf-m, 18.4 ft-lb)

NOTE:

Hold the adjusting screw with a wrench to prevent it

from turning while tightening lock nut.

26) Remove the gearbox from ST.

ST1 926200000

STAND

ST2 34199AG000 BOSS D

27) Install the four pipes on gearbox.

(1) Connect the pipes A and B to gearbox.

Tightening torque:

Cylinder side: 27 N·m (2.8 kgf-m, 19.9 ft-lb)

Gear housing side: 17 N·m (1.7 kgf-m, 12.5 ft-lb)

(2) Connect the feed pipe and return pipe to the

gearbox.

Tightening torque:

Feed pipe: 37 N·m (3.8 kgf-m, 27.3 ft-lb)

Return pipe: 29 N·m (3.0 kgf-m, 21.4 ft-lb)

(1) Sleeve
(2) Spring
(3) Adjusting screw

(2)

(1)

(3)

PS-00167

(1) Feed pipe
(2) Return pipe

PS-00525

(1)

(2)

PS-34

Steering Gearbox

POWER ASSISTED SYSTEM (POWER STEERING)

E: INSPECTION

1. BASIC INSPECTION

1) Clean all the disassembled parts, and check for wear, damage or any other faults, then repair or replace

as necessary.

2) When disassembling, check the inside of gearbox for water. If any water is found, carefully check the boot

for damage, input shaft dust seal, adjusting screw and boot clips for poor sealing. If faulty, replace with new

parts.

No.

Parts

Inspection

Corrective action

1

Input shaft

(1) Bent input shaft
(2) Damage on serration

If the bend or damage is excessive, replace the entire
gearbox.

2

Dust seal

(1) Crack or damage
(2) Wear

If the outer wall slips, the lip is worn out or damage is
found, replace it with a new part.

3

Rack and pinion

Poor mating of rack with pinion

(1) Adjust the backlash properly.
By measuring the turning torque of the gearbox and sliding
resistance of rack, check if the rack & pinion engage uni-
formly and smoothly with each other. (Refer to “Service
limit”.)
(2) Pull out the entire rack to allow viewing of the teeth, and
check for damage.
Even if abnormality is found in either (1) or (2), replace the
entire gearbox.

4

Gearbox unit

(1) Bending of the rack shaft
(2) Bending of the cylinder portion
(3) Crack or damage on the aluminum
portion

Replace the gearbox with a new part.

(4) Wear or damage on rack bushing

If the free play of rack shaft in radial direction is out of the
specified range, replace the gearbox with new part. (Refer
to “Service limit”.)

(5) Wear on input shaft bearing

If the free play of input shaft in radial and axial direction is
out of the specified range, replace the gearbox with a new
part. (Refer to “Service limit”.)

5

Boot

Crack, damage or deterioration

Replace.

6

Tie-rod

(1) Looseness of ball joint
(2) Bend of tie-rod

Replace.

7

Tie-rod end

Damage or deterioration of dust seal

Replace.

8

Adjusting screw
spring

Deterioration

Replace.

9

Boot clip

Deterioration

Replace.

10

Sleeve

Damage

Replace.

11

Pipe

(1) Damage to flared surface
(2) Damage to flare nut
(3) Damage to pipe

Replace.

PS-35

Steering Gearbox

POWER ASSISTED SYSTEM (POWER STEERING)

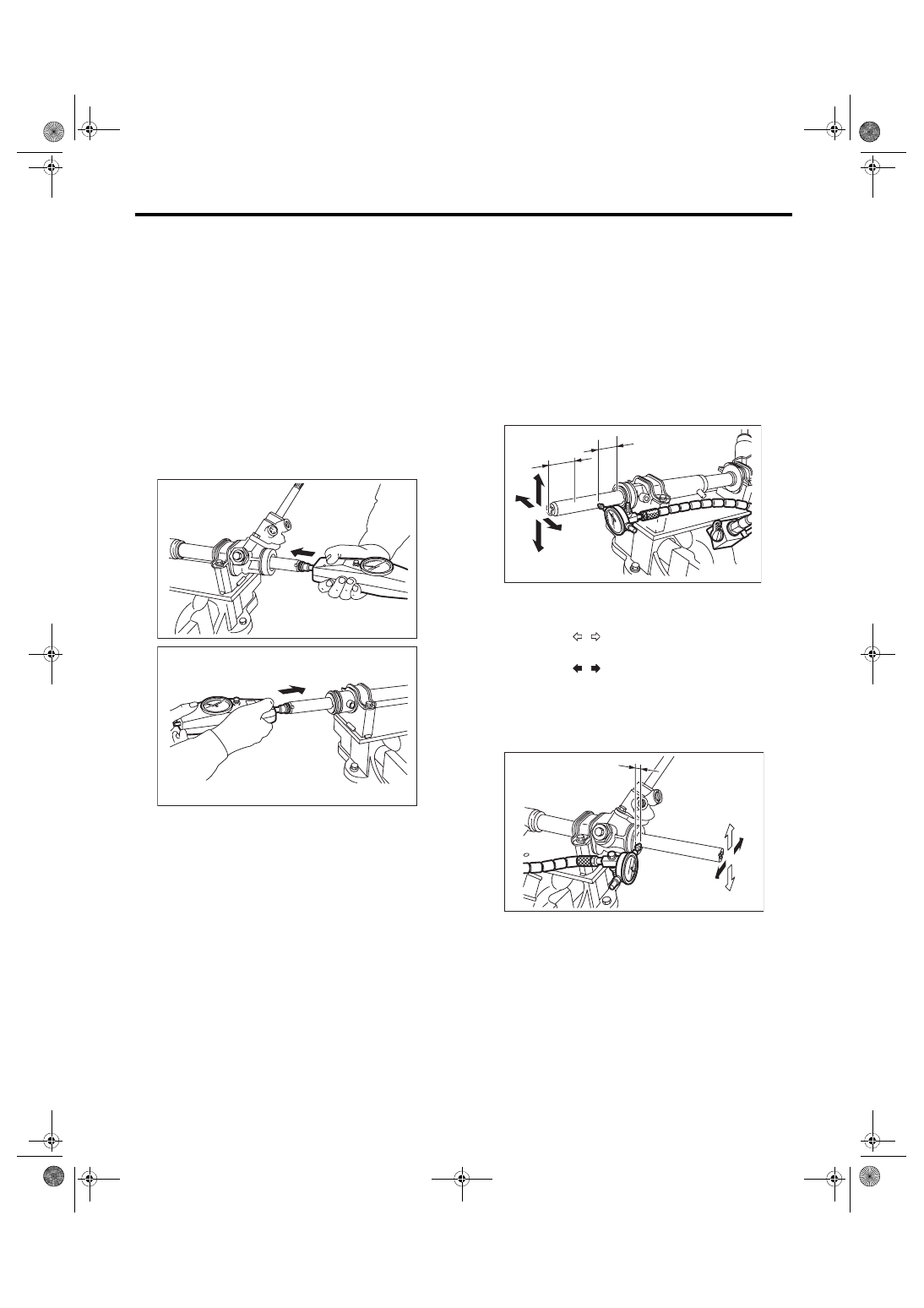

2. SERVICE LIMIT

Make a measurements as follows. If it exceeds the

specified service limits, adjust or replace.
NOTE:

When  making  a  measurement,  vise  the  gearbox

using ST. Never vise the gearbox by inserting alu-

minum plates etc. between vise and gearbox.

ST1 926200000

STAND

ST2 34199AG000 BOSS D
Rack shaft sliding resistance:
Limit

343 N (35 kgf, 77 lbf) or less

Left/right differential of sliding resistance:

20% or less

3. RACK SHAFT PLAY IN THE RADIAL DI-

RECTION

Right-turn steering:
Limit

0.12 mm (0.005 in) or less

Condition

Weighting point

L1: 10 mm (0.39 in)

P: 98 N (10 kgf, 22 lb)

Measuring point

L2: 5 mm (0.2 in)

Left-turn steering:
Limit

Direction



0.3 mm (0.012 in) or less

Direction



0.15 mm (0.0059 in) or less

Condition

L: 5 mm (0.20 in)

P: 98 N (10 kgf, 22 lbf)

PS-00099

PS-00100

PS-01466

P

L2

L1

L

P

PS-00102

PS-36

Steering Gearbox

POWER ASSISTED SYSTEM (POWER STEERING)

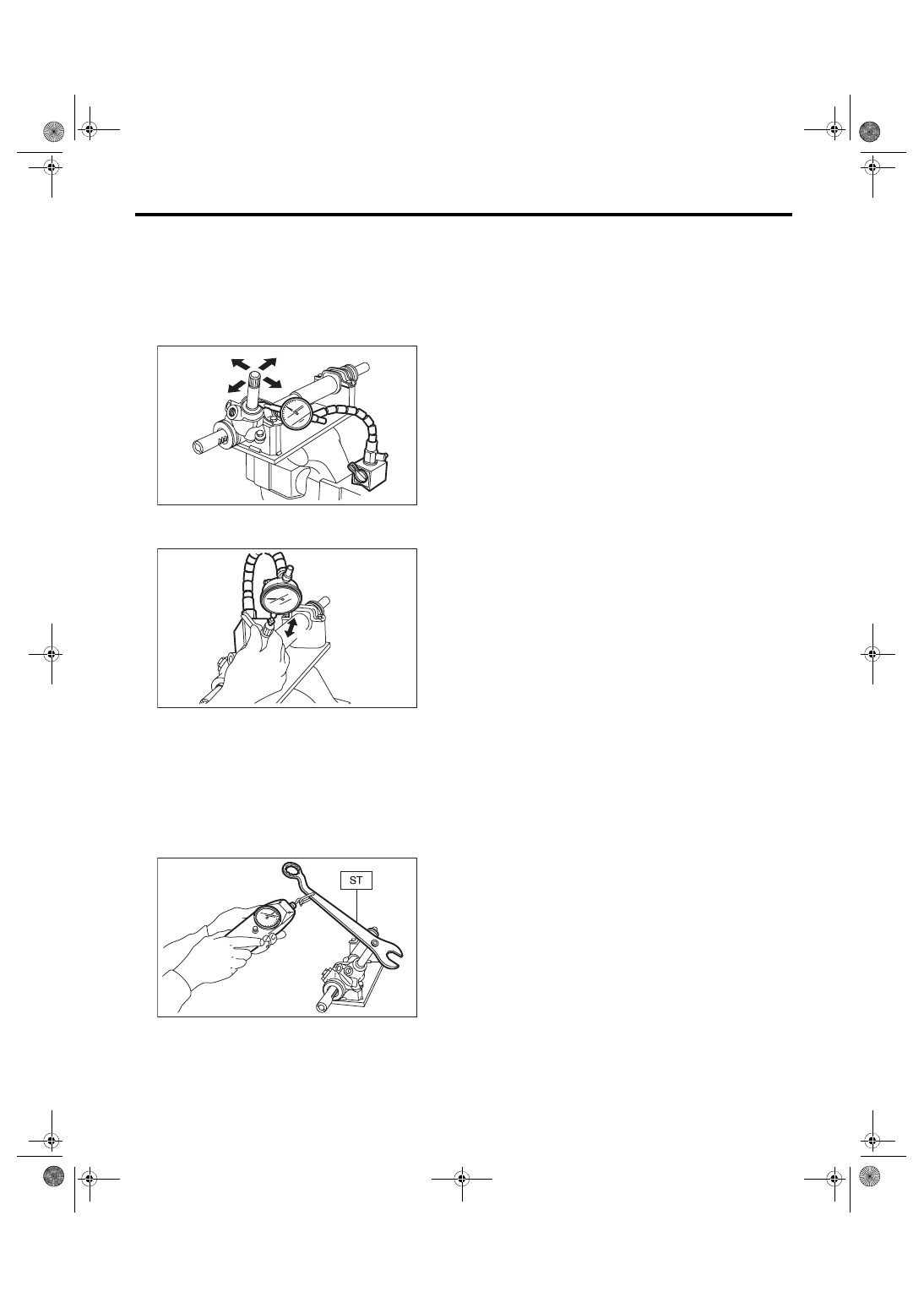

4. INPUT SHAFT PLAY

In radial direction:
Service limit

0.26 mm (0.01 in) or less

Condition

P: 98 N (10 kgf, 22 lb)

In axial direction:

Without play

5. TURNING RESISTANCE OF GEARBOX

Using the ST, measure the gearbox turning resistance.

ST 34099PA100 SPANNER
Service limit:

Maximum allowable resistance:

13.7 N (1.40 kgf, 3.08 lb) or less

Difference between right and left turning resistance:

24% or less

P

PS-00103

PS-00104

P

PS-00105
