Субару Легаси. Замена троса ручного тормоза



Субару Легаси. Замена троса ручного тормоза

10.13. Замена троса ручного тормоза

ОБЩИЕ СВЕДЕНИЯ

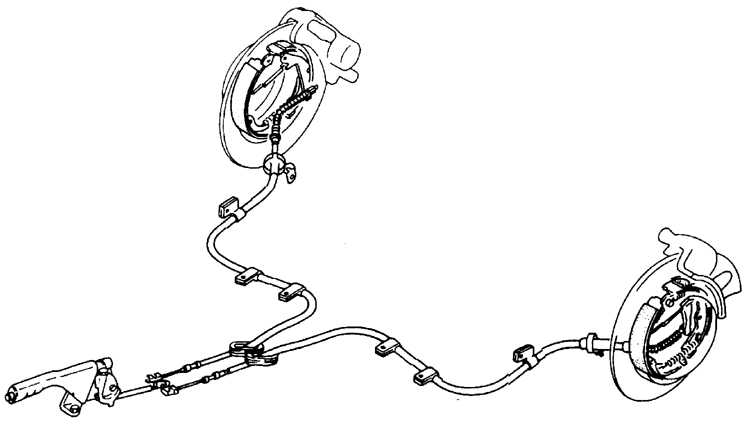

Расположение тросов ручного тормоза

10.13 Замена троса ручного тормоза Субару Легаси 1990-1998 г.в.

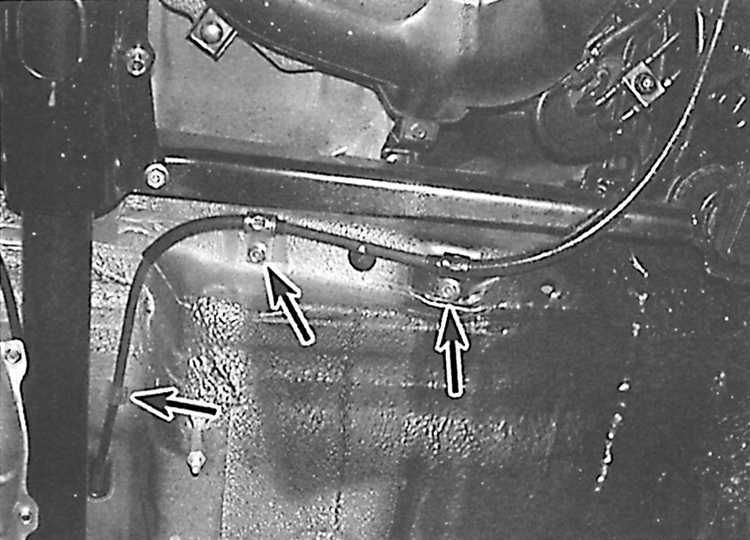

Расположение элементов крепления троса ручного тормоза под автомобилем

10.13 Замена троса ручного тормоза Субару Легаси 1990-1998 г.в.

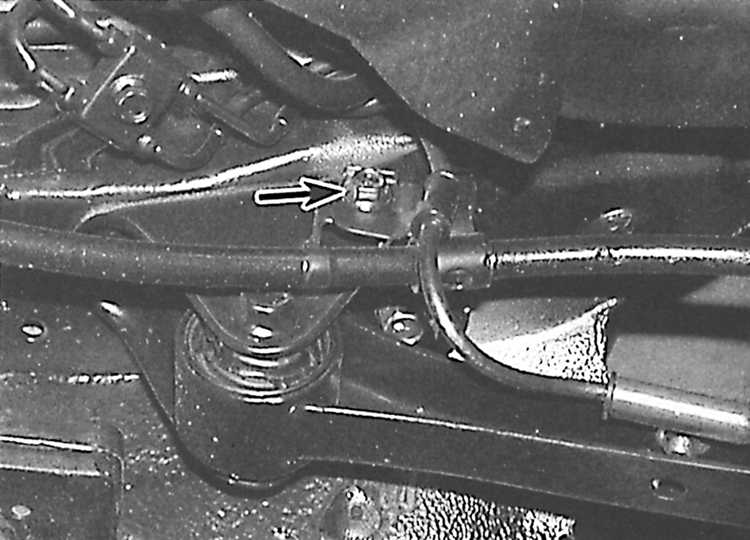

Расположение болта крепления троса ручного тормоза к задней подвеске автомобиля

10.13 Замена троса ручного тормоза Субару Легаси 1990-1998 г.в.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите центральную консоль.
2. Отвинтите контргайку и установочную гайку с конца троса ручного тормоза.
3. Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Снимите задние колеса.
4. Под автомобилем отвинтите болты всех креплений троса ручного тормоза (см. рис. Расположение тросов ручного тормоза, Расположение элементов крепления троса ручного тормоза под автомобилем, Расположение болта крепления троса ручного тормоза к задней подвеске автомобиля).

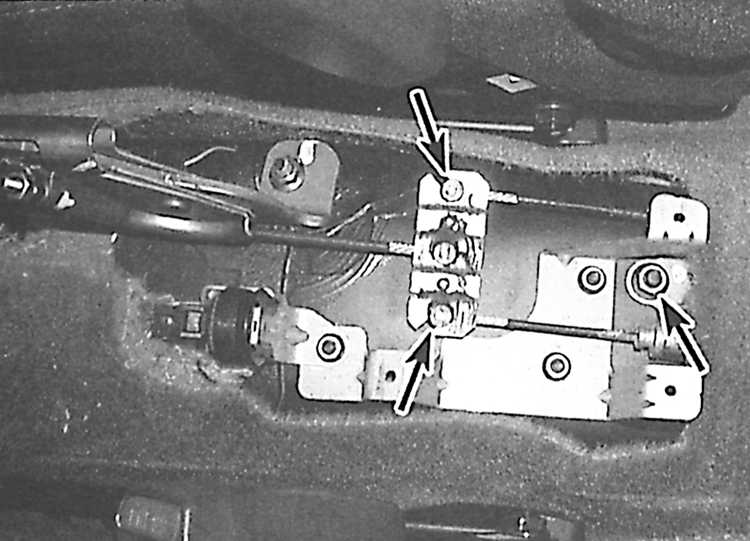

10.13 Замена троса ручного тормоза Субару Легаси 1990-1998 г.в. 5. Отсоедините передние части задних тросов ручного тормоза от компенсатора. Отвинтите две гайки и снимите кронштейн.
6. На моделях с барабанными тормозами снимите тормозные колодки и отсоедините трос ручного тормоза от рычага на тормозной колодке.
7. На моделях с задними дисковыми тормозами снимите тормозные колодки ручного тормоза и отсоедините трос ручного тормоза от рычага на задней тормозной колодке.

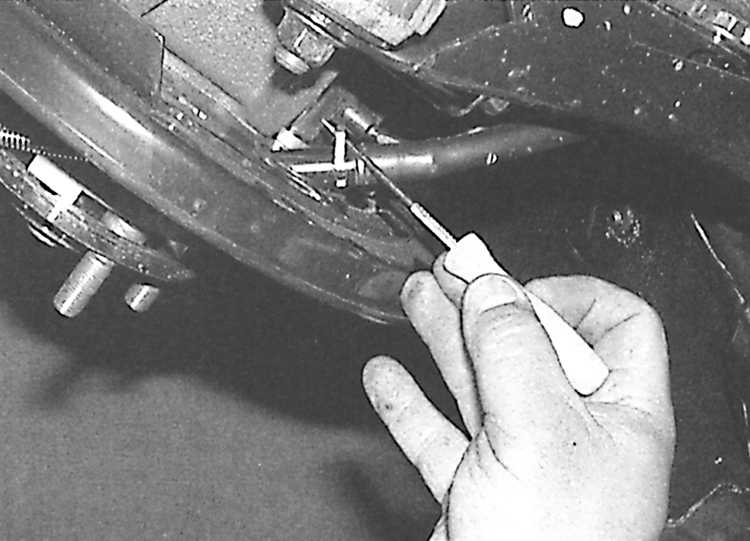

10.13 Замена троса ручного тормоза Субару Легаси 1990-1998 г.в. 8. Извлеките фиксирующую скобу крепления оболочки троса ручного тормоза к тормозному щиту.

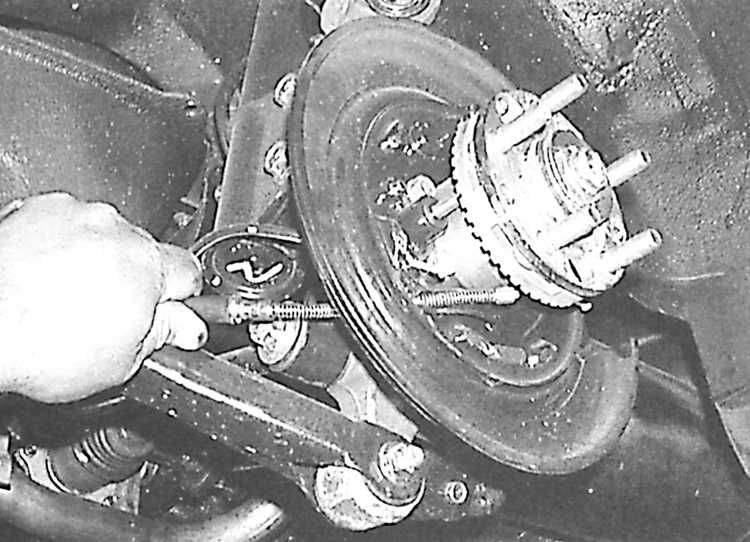

10.13 Замена троса ручного тормоза Субару Легаси 1990-1998 г.в. 9. Извлеките трос ручного тормоза из тормозного щита.
10. Установка производится в последовательности, обратной снятию.
11. Проверьте плавность перемещения и отрегулируйте трос ручного тормоза.
12. Установите центральную консоль.
