Субару Легаси. Снятие и установка коробки передач

8.2.10. Снятие и установка коробки передач

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот и зафиксируйте его в этом положении.
2. Снимите провод массы с аккумулятора.
3. Снимите трубочку воздухозаборника.
4. Промаркируйте и отсоедините электрические разъемы от переднего датчика кислорода, жгута коробки передач, заземления коробки передач, выключателя блокировки стартера и фонарей заднего хода и датчика скорости автомобиля.
5. Снимите стартер.

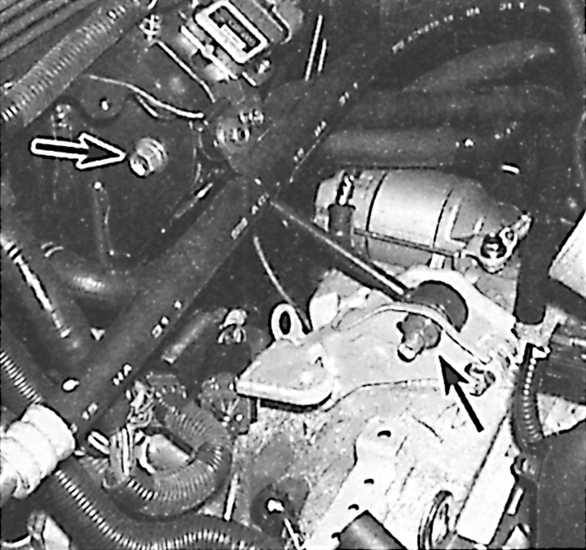

	6. Снимите переднюю опору двигателя (болты крепления опоры указаны стрелками).
7. Вместо опоры двигателя рекомендуется установить специальный инструмент для того, чтобы отрегулировать угол наклона двигателя для облегчения снятия коробки передач. При отсутствии специального инструмента необходимо использовать домкрат для того, чтобы поднять переднюю часть двигателя.
8. Отвинтите гидротрансформатор от пластины привода.

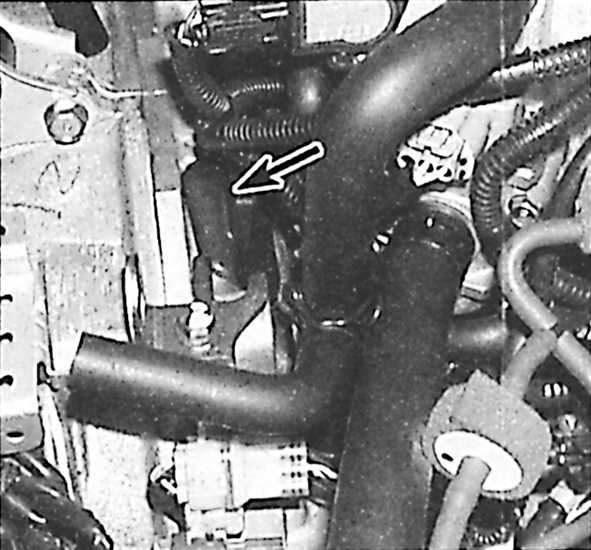

	9. Снимите пробку (указана стрелкой) с отверстия механизма газораспределения.
	10. Отметьте взаимное положение гидротрансформатора и пластины привода (стрелкой указано расположение болта крепления гидротрансформатора к пластине привода).

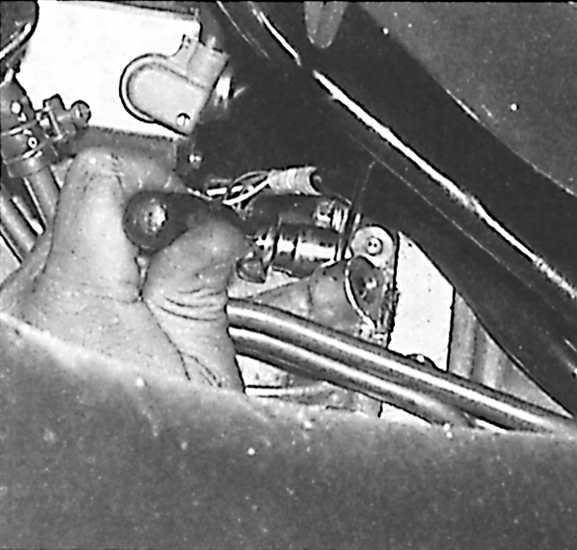

	11. Вывинтите 4 болта, которые крепят гидротрансформатор к пластине привода.
12. Извлеките щуп для измерения уровня масла.

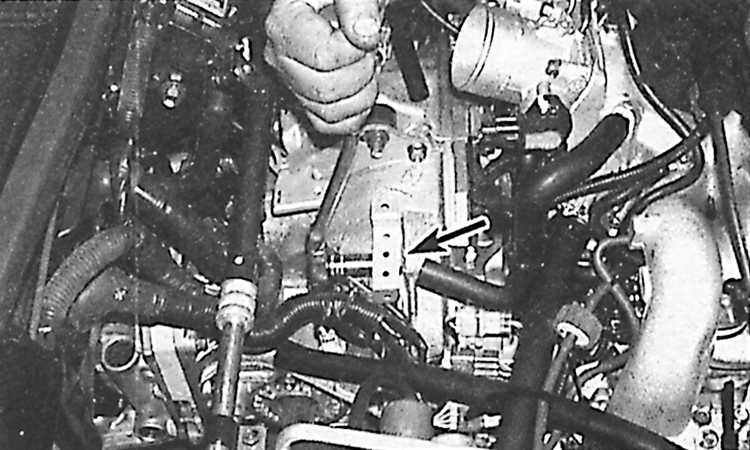

	13. Вывинтите верхний правый болт (указан стрелкой) крепления коробки передач к двигателю.
14. Поднимите автомобиль и зафиксируйте на подставках.
15. Отсоедините электрический разъем от заднего датчика кислорода.
16. Снимите переднюю часть выхлопной системы.

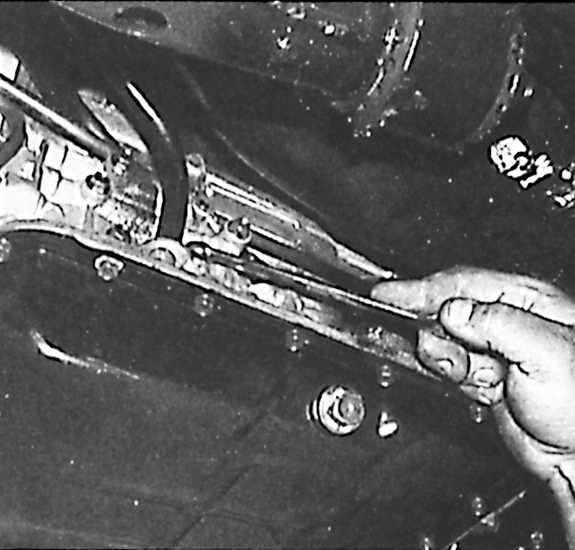

17. Слейте масло из коробки передач.

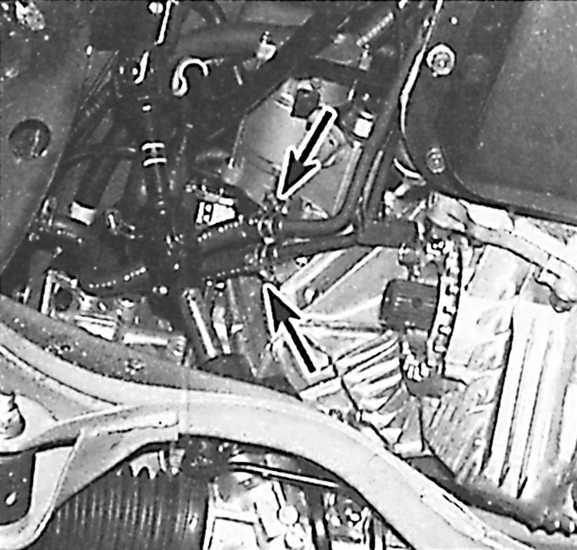

	18. Отсоедините шланги теплообменника от металлических труб на коробке передач.
	19. Отвинтите верхний кронштейн крепления трубы для щупа измерения уровня масла.
	20. Отвинтите нижний болт крепления трубы для щупа измерения уровня масла.

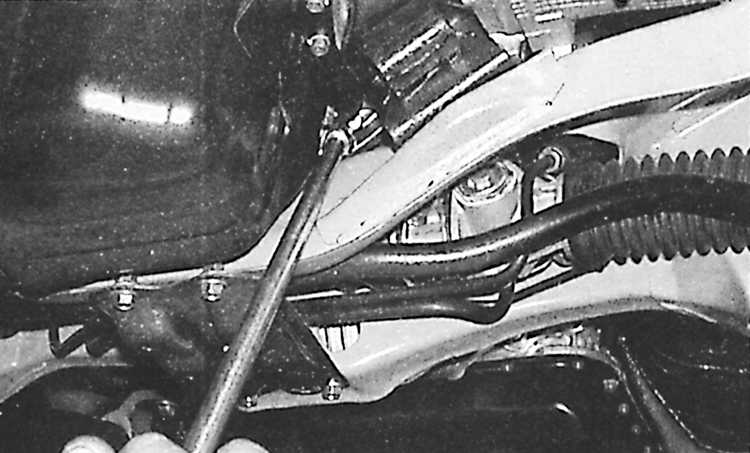

21. На моделях 4WD снимите карданный вал.
22. Отсоедините трос выбора передач от рычага на коробке передач и снимите оболочку троса с коробки передач.
23. Отвинтите зажим втулки стабилизатора поперечной устойчивости от балки.
24. Отсоедините приводные валы от коробки передач.

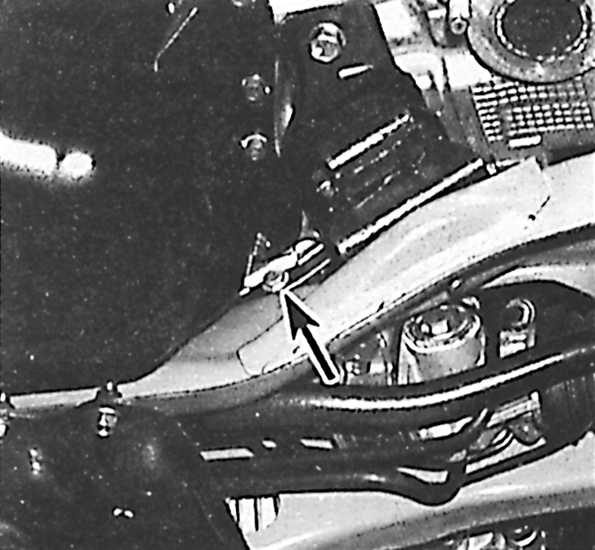

	25. Отвинтите нижние гайки (указаны стрелками) крепления коробки передач к двигателю.
26. Подоприте коробку передач домкратом.

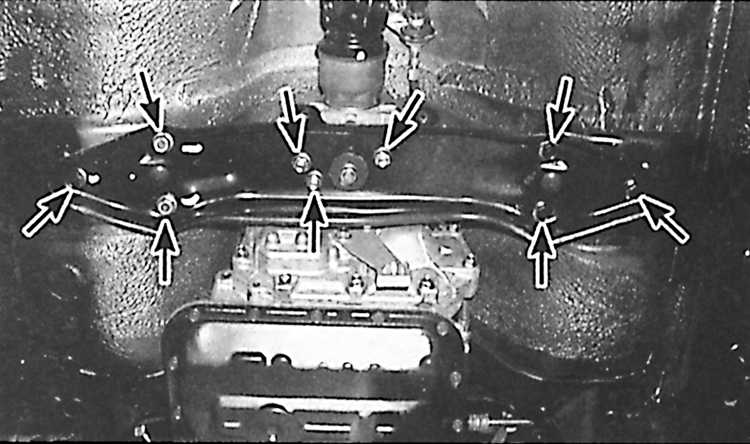

	27. Снимите заднюю балку, отвинтив болты и гайки крепления (указаны стрелками).
28. Используя специальное приспособление, установленное вместо передней опоры двигателя, или используя домкрат, приподнимите переднюю часть двигателя.
29. Перемещая коробку передач от двигателя, отсоедините гидротрансформатор от пластины привода и опустите коробку передач вниз. Удерживайте гидротрансформатор на первичном валу коробки передач.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите коробку передач и совместите с двигателем.

2. Установите заднюю балку.

3. Медленно переместите коробку передач к двигателю и привинтите нижние гайки крепления коробки передач, затянув их требуемым моментом. Ввинтите верхний болт крепления коробки передач к двигателю и затяните его требуемым моментом.

4. Совместите метки на гидротрансформаторе и пластине привода и закрепите гидротрансформатор к пластине привода болтами, затянув их требуемым моментом.

5. Установите приводные валы.

6. Привинтите зажимы втулки стабилизатора поперечной устойчивости.

7. Соедините трос выбора передач к рычагу выбора передач коробки передач и проверьте его регулировку.

8. На моделях 4WD установите карданный вал.

9. Подсоедините шланги теплообменника и установите трубу для щупа для измерения уровня масла.

10. Установите ранее снятые элементы выхлопной системы.

11. Подсоедините электрический разъем заднего датчика кислорода.

12. Опустите автомобиль.

13. Установите переднюю опору двигателя.

14. Установите стартер.

15. Подсоедините электрические разъемы переднего датчика кислорода, жгута коробки передач, шины заземления, выключателя блокировки стартера и света заднего хода и датчика скорости автомобиля.

16. Долейте рекомендуемую жидкость в коробку передач и установите щуп для измерения уровня жидкости.

17. Подсоедините провод массы к аккумулятору.

18. Проверьте работу троса выбора передач.
