7.6.3. Проверка угла опережения зажигания

ОБЩИЕ СВЕДЕНИЯ

Предупреждение устанавливается электронным блоком (ECM) и не регулируется вручную.

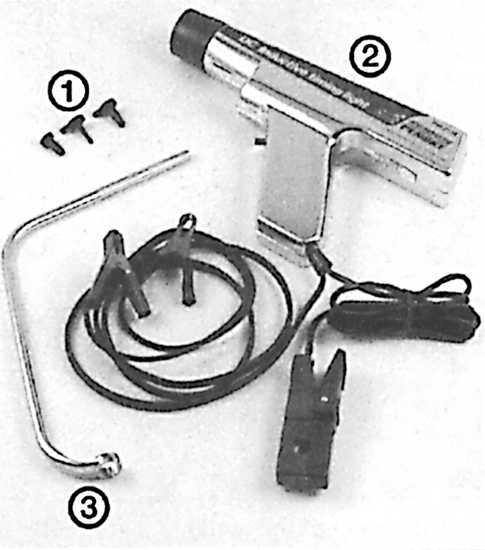

Инструменты и приспособления, необходимые для проверки и установки угла опережения зажигания

7.6.3 Проверка угла опережения зажигания Субару Легаси 1990-1998 г.в.

1 – Вакуумная заглушка. Вакуумные шланги в большинстве случаев должны быть отсоединены и закрыты заглушками.

2 – Стробоскоп с индуктивным датчиком. Дает яркие вспышки света в момент подачи высокого напряжения на свечу первого цилиндра.

3 – Ключ для распределителя.

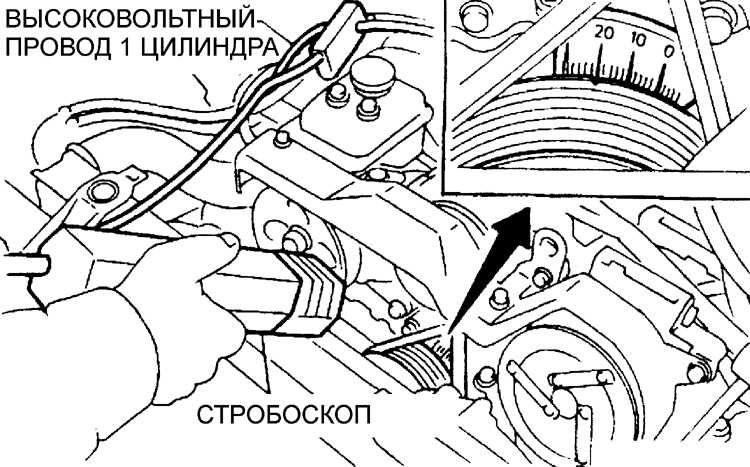

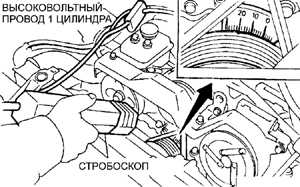

Использование стробоскопа для определения угла опережения зажигания

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При выключенном зажигании подсоедините стробоскоп согласно его инструкции по эксплуатации.

2. Запустите двигатель и прогрейте его до нормальной рабочей температуры.

3. Направьте луч стробоскопа на установочную метку на шкиве коленчатого вала. Метка на шкиве коленчатого вала должна совместиться с цифрой на указателе, которая определяет угол опережения зажигания.

4. Если метка на шкиве коленчатого вала не совместится с требуемой меткой на указателе, возможно, система зажигания работает со сбоями и необходимо определить неисправность на станции технического обслуживания с применением диагностического оборудования.

5. Выключите двигатель и снимите стробоскоп.
