5.11. Электронная система впрыска топлива
| ОБЩИЕ СВЕДЕНИЯ |

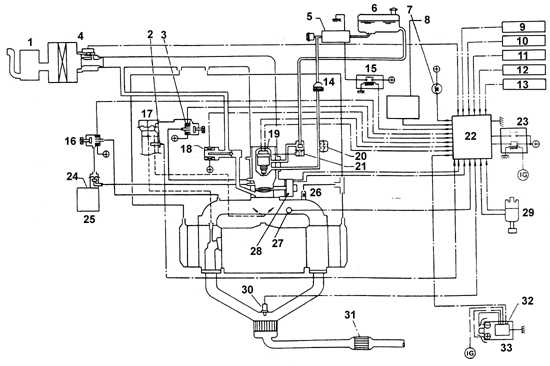

Электронная система впрыска топлива SPFI
 |
| 1 – воздушный фильтр 2 – датчик температуры EGR 3 – измеритель потока воздуха 4 – клапан EGR 5 – топливный насос 6 – топливный бак 7 – контрольная лампа 8 – к реле системы принудительного включения пониженной передачи 9 – датчик скорости 10 – выключатель 11 – выключатель А/С 12 – нейтральный выключатель автоматической коробки передач 13 – выключатель блокировки стартера 14 – топливный фильтр 15 – реле топливного насоса 16 – электромагнитный клапан очистики 17 – клапан EGR |
18 – обводной воздушный клапан 19 – инжектор 20 – демпфер 21 – регулятор давления топлива 22 – блок управления 23 – реле системы зажигания 24 – топливный бак 25 – канистра с углем 26 – клапан PCV 27 – датчик температуры охлаждающей жидкости 28 – датчик положения дроссельной заслонки 29 – распределитель с датчиком угла поворота коленчатого вала 30 – датчик кислорода 31 – катализатор 32 – блок зажигания 33 – катушка зажигания |

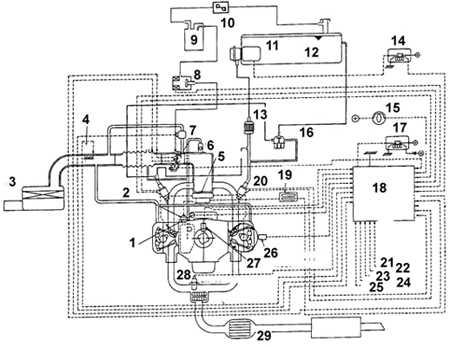

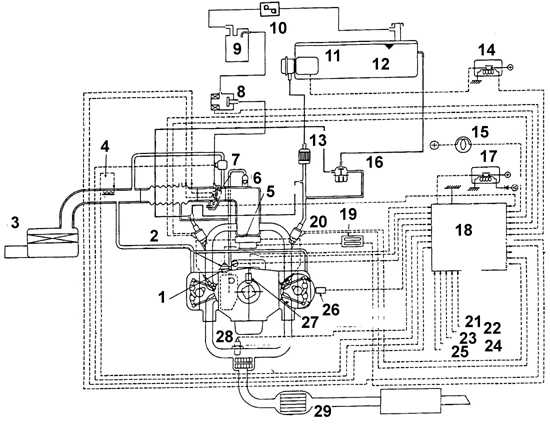

Электронная система впрыска топлива MPFI
 |
| 1 – датчик температуры охлаждающей жидкости 2 – датчик детонации 3 – воздушный фильтр 4 – датчик потока воздуха 5 – катушки зажигания 6 – клапан вентиляции картера 7 – обводной воздушный клапан 8 – электромагнитный клапан 9 – канистра 10 – обратный клапан 11 – топливный насос 12 – топливный бак 13 – топливный фильтр 14 – реле топливного насоса 15 – контрольная лампа 16 – регулятор давления |
17 – реле 18 – блок ECU 19 – блок зажигания 20 – топливная форсунка 21 – датчик скорости 22 – стартер 23 – контрольный выключатель воздуха 24 – выключатель на механической коробке передач 25 – выключатель блокировки стартера автоматической коробки передач 26 – датчик угла поворота распределительного вала 27 – датчик угла поворота коленчатого вала 28 – датчик кислорода 29 – катализатор |

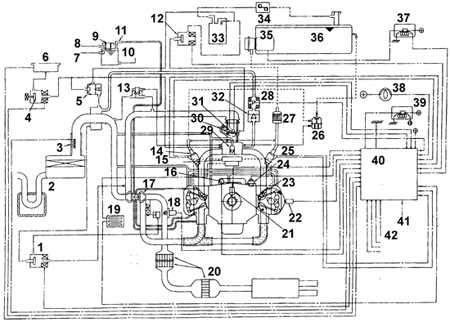

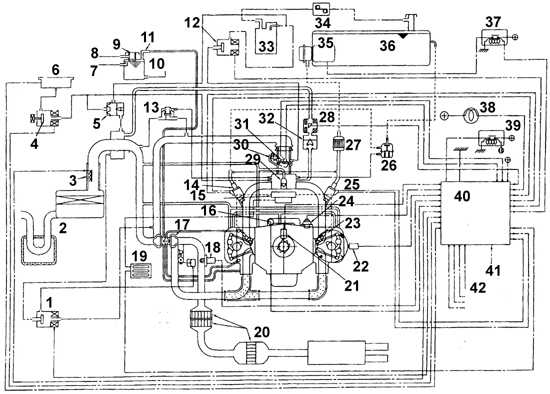

Электронная система впрыска топлива MPFI двигателей с турбонагнетателем
 |
| 1 – электромагнитный клапан заслонки 2 – воздушный фильтр 3 – измеритель потока воздуха 4 – электромагнитный клапан 5 – клапан очистки № 2 6 – датчик давления 7 – к радиатору 8 – к резервуару 9 – к головке радиатора 10 – водяной насос 11 – расширительный бачок 12 – клапан очистки № 1 13 – обводной воздушный клапан 14 – топливные форсунки 15 – катушки зажигания 16 – датчик температуры 17 – охлаждение турбонагнетателя 18 – датчик 19 – блок зажигания 20 – катализатор 21 – датчик угла поворота коленчатого вала |
22 – датчик угла поворота распределительного
вала 23 – свеча зажигания 24 – датчик детонации 25 – топливная форсунка 26 – регулятор давления 27 – топливный фильтр 28 – клапан 29 – клапан вентиляции картера 30 – камера дросселя 31 – датчик дросселя 32 – односторонний клапан 33 – канистра 34 – обратный клапан 35 – топливный насос 36 – топливный бак 37 – реле топливного насоса 38 – контрольная лампа 39 – реле 40 – блок управления 41 – контрольное реле 42 – датчик скорости |
Электронная система впрыска топлива состоит из трех основных систем: топливной системы, системы подачи воздуха и системы электронного управления.
