Субару Легаси. Масляный насос



Субару Легаси. Масляный насос

3.12. Масляный насос

ОБЩИЕ СВЕДЕНИЯ

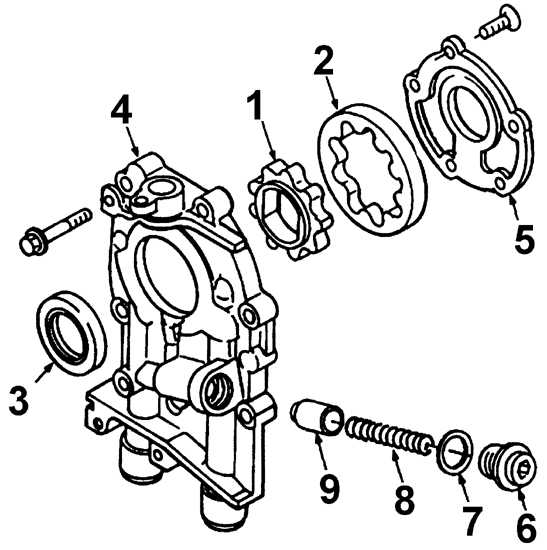

Масляный насос

3.12 Масляный насос Субару Легаси 1990-1998 г.в.
1 – внутренний ротор
2 – внешний ротор
3 – уплотнительное кольцо
4 – корпус масляного насоса
5 – крышка масляного насоса
6 – пробка
7 – шайба
8 – пружина предохранительного
клапана
9 – предохранительный клапан

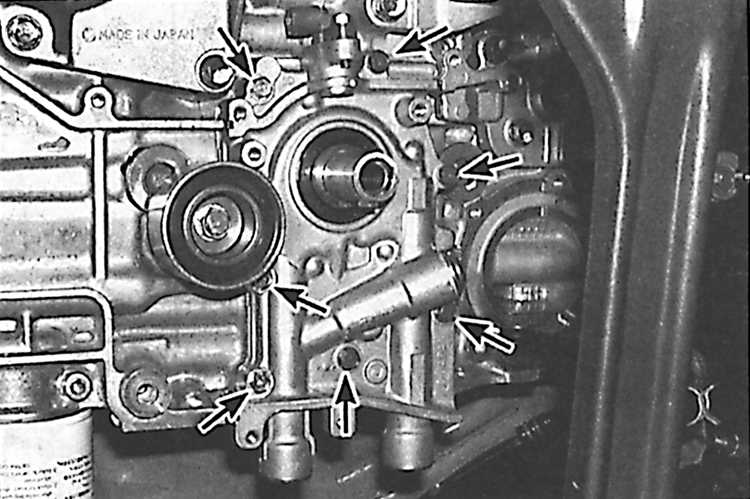

Расположение болтов крепления масляного насоса

3.12 Масляный насос Субару Легаси 1990-1998 г.в.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Масляный насос расположен в передней крышке коленчатого вала и приводится в действие непосредственно от коленчатого вала.
2. Слейте с двигателя моторное масло и вывинтите масляный фильтр.
3. Поднимите переднюю часть автомобиля и зафиксируйте на подставках.
4. Снимите механизм натяжения зубчатого ремня, зубчатый ремень и шкив коленчатого вала.
5. Отсоедините электрический разъем от датчика давления масла. Снимите холостой шкив. Отвинтите болты, снимите масляный насос (Расположение болтов крепления масляного насоса).

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите крышку масляного насоса с задней части корпуса масляного насоса.
2. Отметьте взаимное расположение внутреннего и внешнего роторов масляного насоса для правильной последующей установки роторов в масляный насос.
3. Извлеките роторы из корпуса масляного насоса.
4. Вывинтите пробку предохранительного клапана и извлеките пружину и предохранительный клапан.
5. Тщательно очистите все детали масляного насоса и проверьте их состояние.
6. Проверьте состояние поршня предохранительного клапана и пружину.

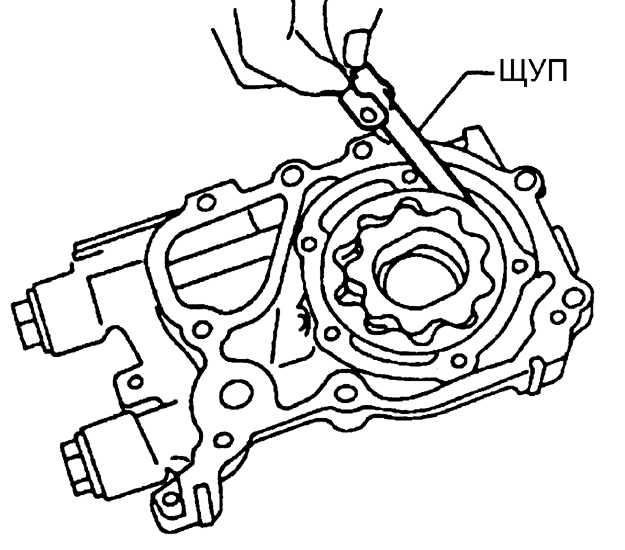

3.12 Масляный насос Субару Легаси 1990-1998 г.в. 7. . Используя лезвие щупа, проверьте зазор между зубьями роторов масляного насоса.

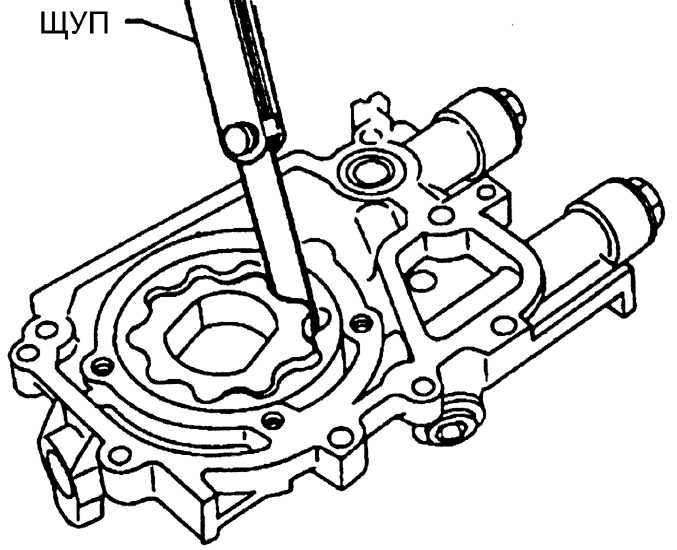

3.12 Масляный насос Субару Легаси 1990-1998 г.в. 8. Используя лезвие щупа, проверьте зазор между внешним ротором и корпусом масляного насоса.

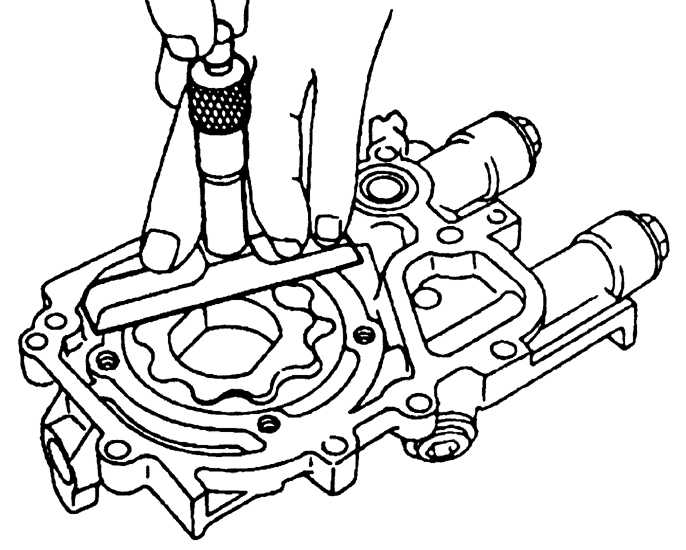

3.12 Масляный насос Субару Легаси 1990-1998 г.в. 9. . Используя глубиномер, проверьте осевой люфт роторов масляного насоса.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Смажьте поршень предохранительного клапана чистым моторным маслом и установите все элементы клапана в корпус масляного насоса.
2. Смажьте роторы чистым моторным маслом и установите их в корпус масляного насоса в соответствии с ранее нанесенными метками. Установите крышку масляного насоса.

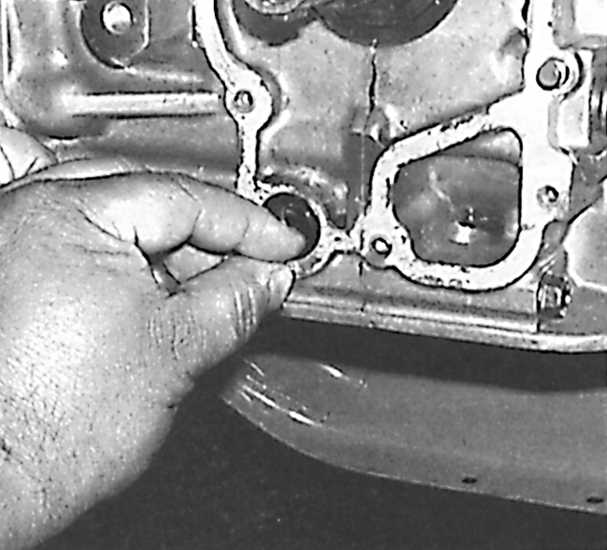

3.12 Масляный насос Субару Легаси 1990-1998 г.в. 3. Установите новое уплотнительное кольцо круглого сечения в корпус масляного насоса и замените переднее уплотнительное кольцо коленчатого вала.

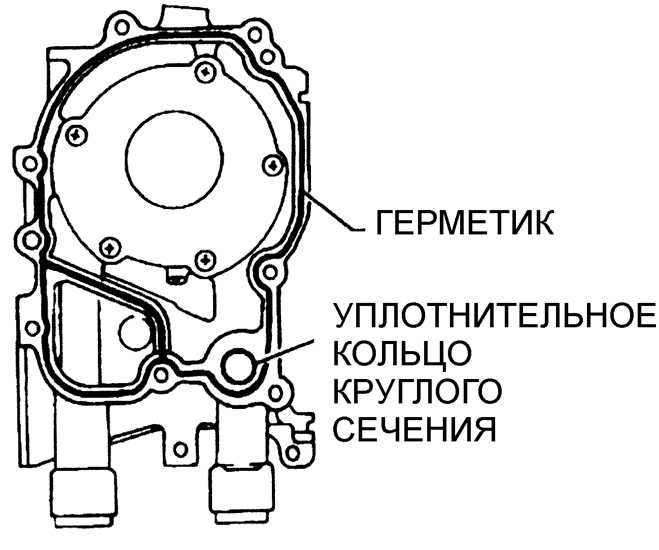

3.12 Масляный насос Субару Легаси 1990-1998 г.в. 4. Нанесите тонкий слой герметика на сопрягаемую поверхность корпуса масляного насоса.
5. Установите масляный насос на блок цилиндров и закрепите болтами.
