2.28. Проверка и замена приводного ремня

ОБЩИЕ СВЕДЕНИЯ

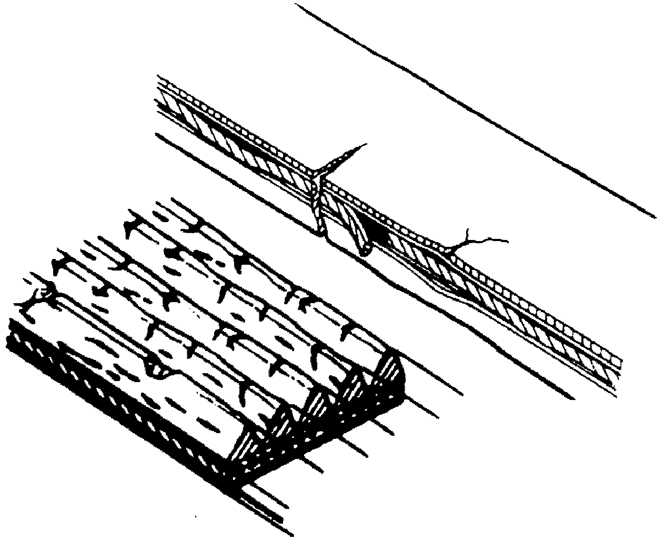

Дефекты приводного ремня

2.28 Проверка и замена приводного ремня Субару Легаси 1990-1998 г.в.

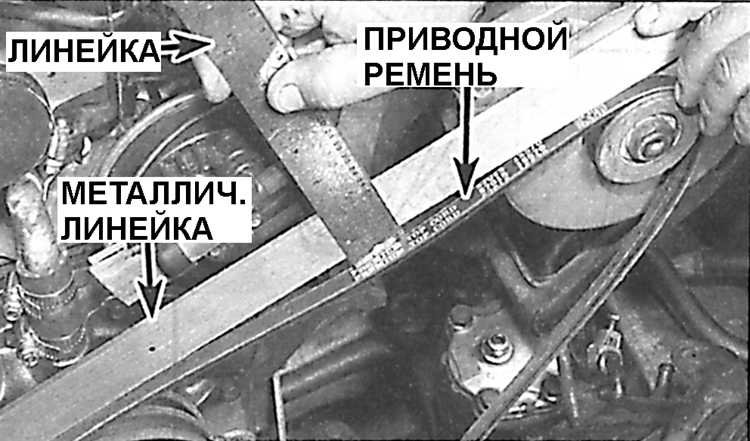

Проверка натяжения приводного ремня

2.28 Проверка и замена приводного ремня Субару Легаси 1990-1998 г.в.

Приводные ремни расположены с передней стороны двигателя. В зависимости от комплектации автомобиля и установленного в него двигателя, используется один или несколько приводных ремней.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите крышку, закрывающую ремни, и проверьте состояние ремней на наличие трещин, расслоений и замасливания (см. рис. Дефекты приводного ремня). При необходимости замените ремень.
2. Проверьте натяжение приводного ремня при помощи двух линеек.
3. Натяжение приводного ремня необходимо отрегулировать так, чтобы при нажатии большим пальцем руки на длинной ветви ремня прогиб составлял приблизительно 5–6 мм.

Регулировка

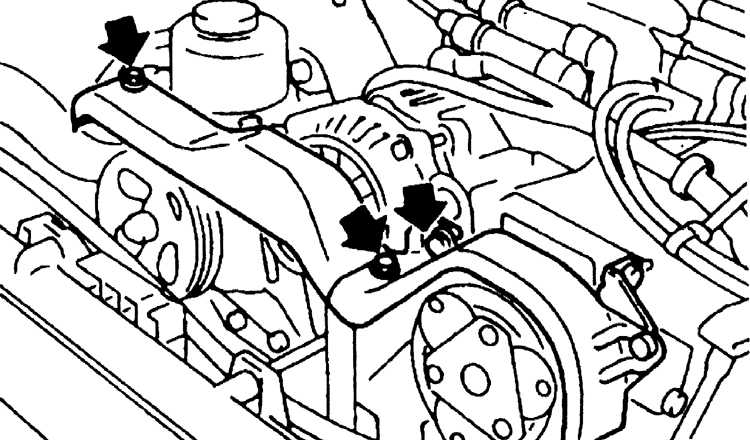

Расположение болтов крепления кожуха приводного ремня.

2.28 Проверка и замена приводного ремня Субару Легаси 1990-1998 г.в.
Болты крепления кожуха указаны стрелками.

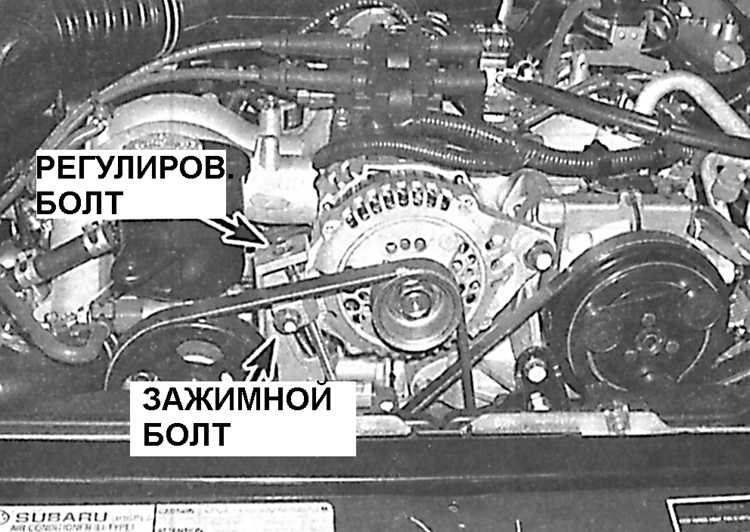

Расположение болтов для регулировки натяжения приводного ремня генератора

2.28 Проверка и замена приводного ремня Субару Легаси 1990-1998 г.в.

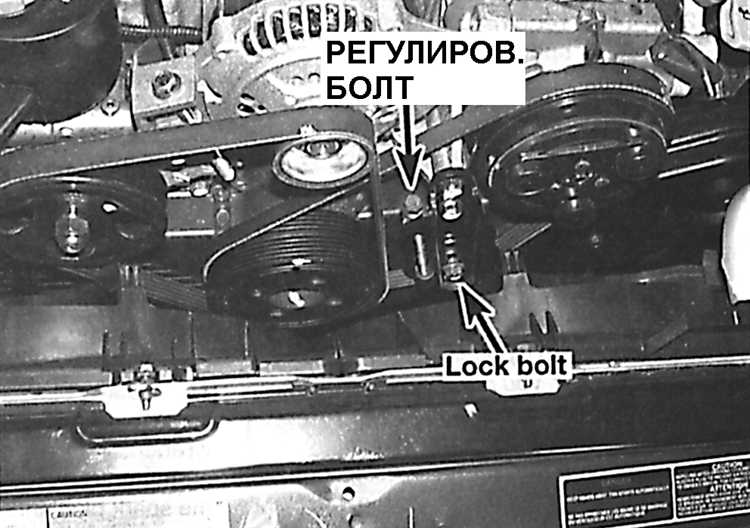

Расположение болтов для регулировки натяжения приводного ремня кондиционера

2.28 Проверка и замена приводного ремня Субару Легаси 1990-1998 г.в.

ПОРЯДОК ВЫПОЛНЕНИЯ
Для регулировки натяжения приводного ремня ослабьте фиксирующий и, вращая регулировочный болт, отрегулируйте натяжение приводного ремня.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабьте натяжение приводного ремня и снимите его со шкивов.
2. Установите приводные ремни на шкивы. При этом ремни должны располагаться точно по центру шкивов. Отрегулируйте натяжение приводных ремней.
