OM600 ENGINE CONTROLS 1F3 -- 37

DAEWOO MY_2000

Tools Required
617 589 08 21 00 Position Sensor

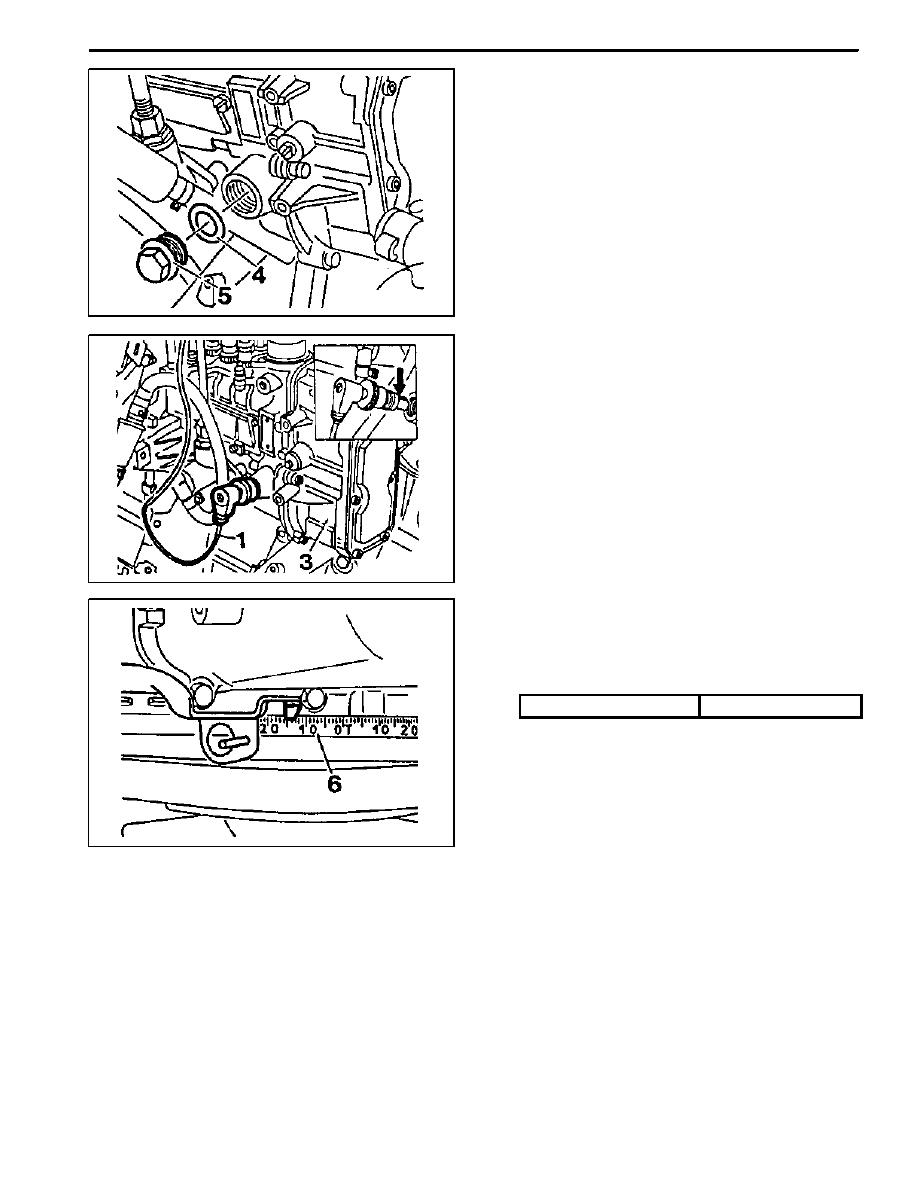

Test Procedure

1. Remove the screw plug (5) and seal (4) and collect

oil in a suitable vessel.

2. Install the position sensor (1) into the governor

housing of the injection pump to be the guide pin of

the position sensor facing up.

3. Connect the battery terminal of position sensor (1)

to positive terminal (+) of battery.

Position Sensor 617 589 08 21 00

4. Rotate the crankshaft by hand (in direction of engine

rotation) until the lamp ’B’ lights up. Rotate the

crankshaft carefully further until both lamps ’A and

B’ come on. In this position, check the Rl value on

the crankshaft vibration damper.

Specification

ATDC 14_ -- 16_

Notice
If only lamp ’A’ lights up, repeat the test and if out of

specification, adjust start of delivery.

1F3 -- 38 OM600 ENGINE CONTROLS

DAEWOO MY_2000

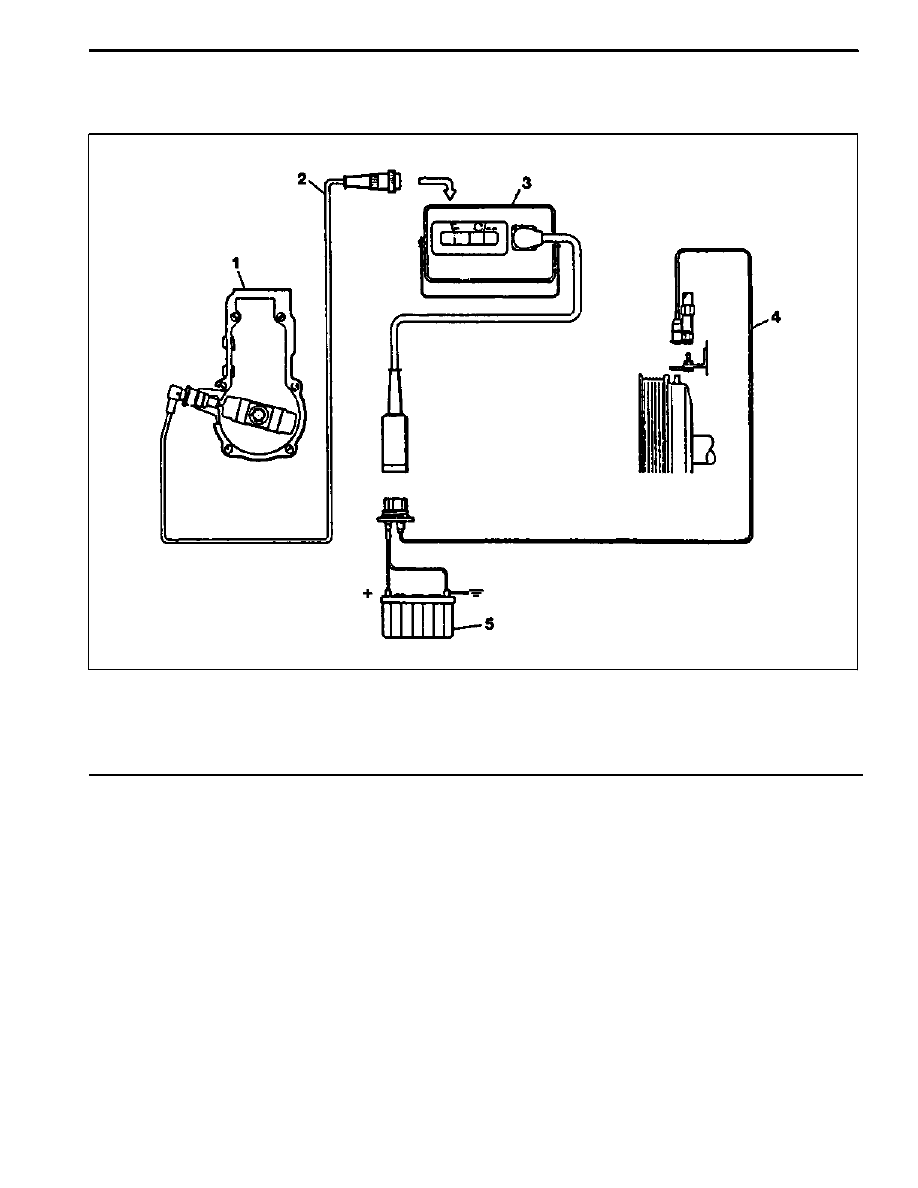

Digital Tester, RIV Method

(Connection Diagram for Testers Without Adapter)

1 Fuel Injection Pump

2 Rl Sensor

3 Digital Tester

4 TDC Pulse Sender Unit

5 Battery

OM600 ENGINE CONTROLS 1F3 -- 39

DAEWOO MY_2000

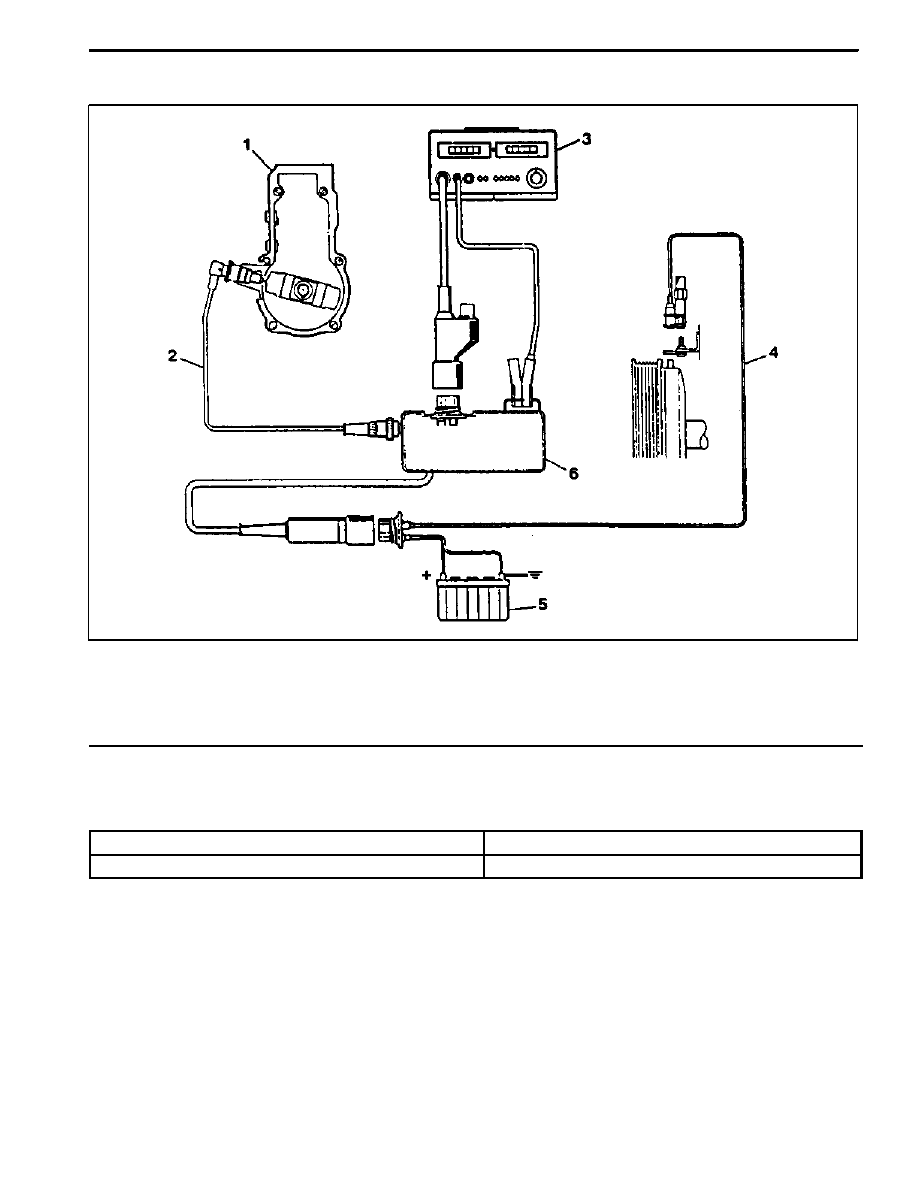

(Connection Diagram for Testers With Adapter)

1 Fuel Injection Pump

2 Rl Sensor

3 Digital Tester

4 TDC Pulse Sender Unit

5 Battery

6 Rl Pulse Generator

Service Data

Start of Delivery (RIV)

ATDC 14_ -- 16_

Idle Speed

OM661LA : 720 -- 820 rpm, OM662LA : 750 -- 850 rpm

1F3 -- 40 OM600 ENGINE CONTROLS

DAEWOO MY_2000

Tools Required
617 589 09 21 00 Rl Sensor
617 589 10 21 00 Timing Tester
667 589 00 21 00 TDC Pulse Generator

Commercial Tools

Item

Tools

Digigal Tester

With Pulse Generator

Bosch, MOT 001.03

g g

Hartmann & Braun, EOMT3

Without Pulse Generator

Bosch, ETD 019.00

Sun, DIT 9000

ALV, Diesel -- Tester 875

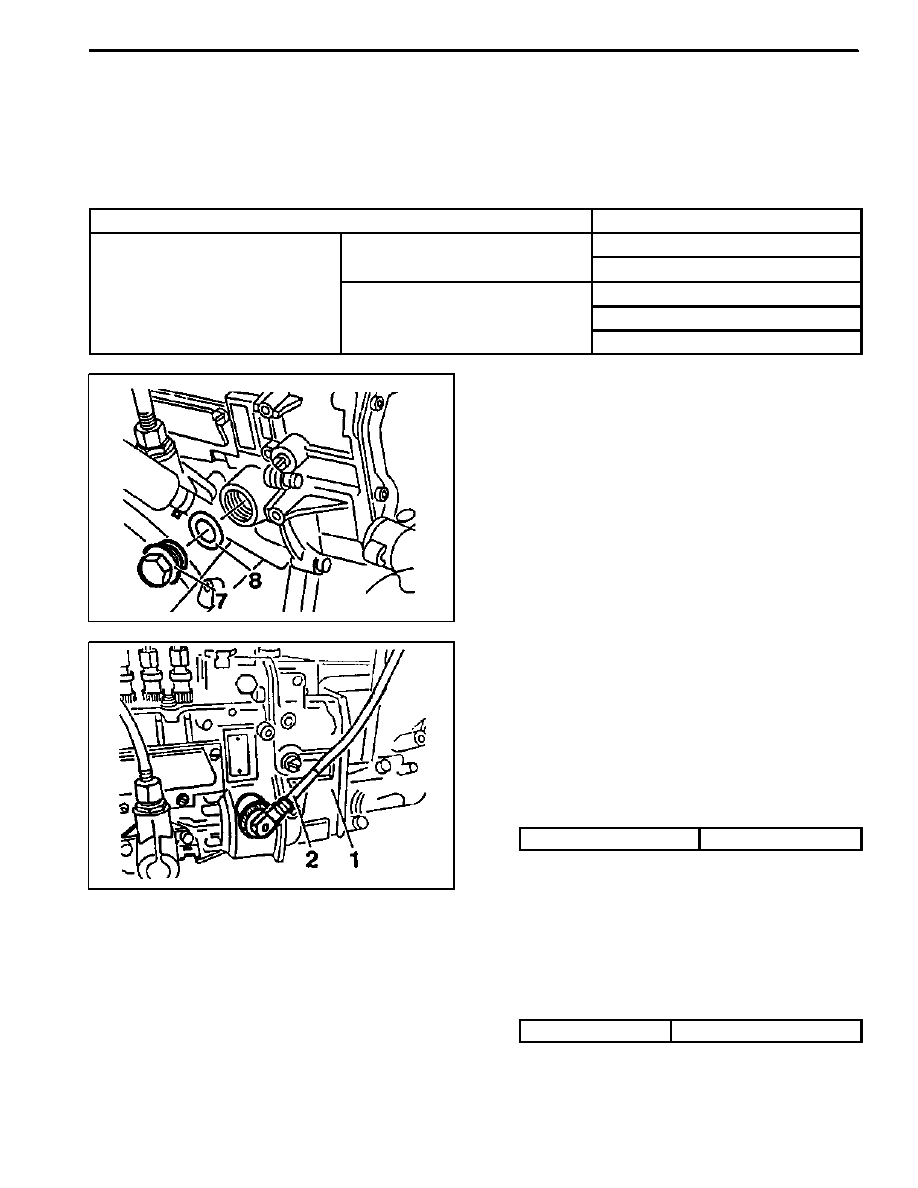

Test Procedure

1. Remove the screw plug (7) and seal (8) collect oil in

a suitable vessel.

2. Install the Rl sensor into the governor housing of in-

jection pump (1).

Rl Sensor 617 589 10 21 00

3. Connect the digital tester and TDC pulse sender unit

according to connection diagram.

4. Run the engine at idle speed and check the Rl value

on the digital tester

Rl value

ATDC 14_ -- 16_

Notice
If out of standard, adjust the start of delivery.

5. Stop the engine.
6. Remove the Rl sensor, digital tester and TDC pulse

sender unit.

7. Replace the seal and tighten the plug.
8. Check engine oil level and adjust if necessary.

Tightening Torque

30 N∙m (22 lb-ft)
