1B1 -- 108 M162 ENGINE MECHANICAL

DAEWOO MY_2000

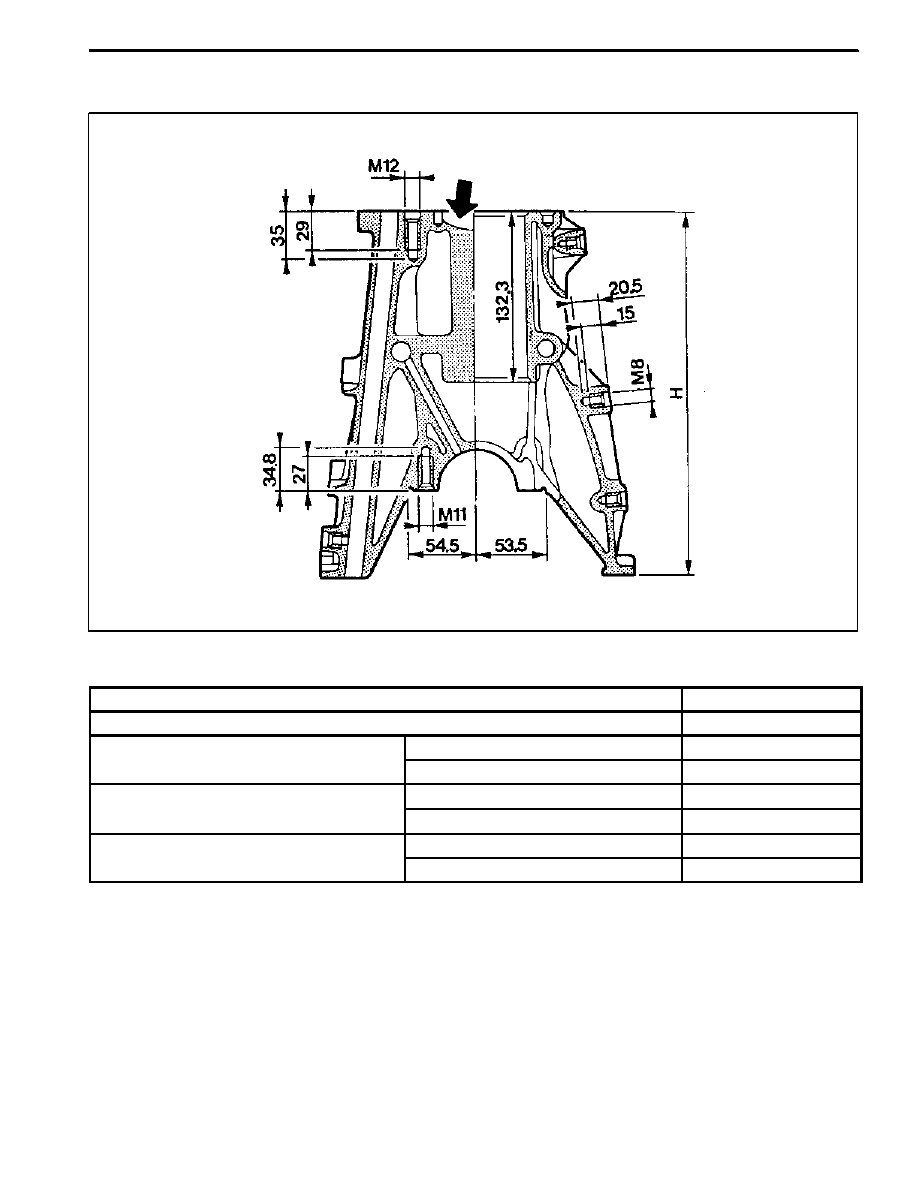

CRANKCASE MATING SURFACE

Service Data Standard

Height of The Crankcase ‘H’ (When new)

282.25 -- 282.35mm

Minimum Height After Milling

281.95mm

Flatness

Crankcase Upper Mating Surface

0.03mm

Crankcase Lower Mating Surface

0.04mm

Permissible Deviation of Parallelism of The

U

t L

M ti

S f

Axial Direction

0.1mm

Upper to Lower Mating Surface

Transverse Direction

0.05mm

Peak--to--valley Height

Crankcase Upper Mating Surface

0.005 -- 0.020mm

y

g

Crankcase Lower Mating Surface

0.025mm

M162 ENGINE MECHANICAL 1B1 -- 109

DAEWOO MY_2000

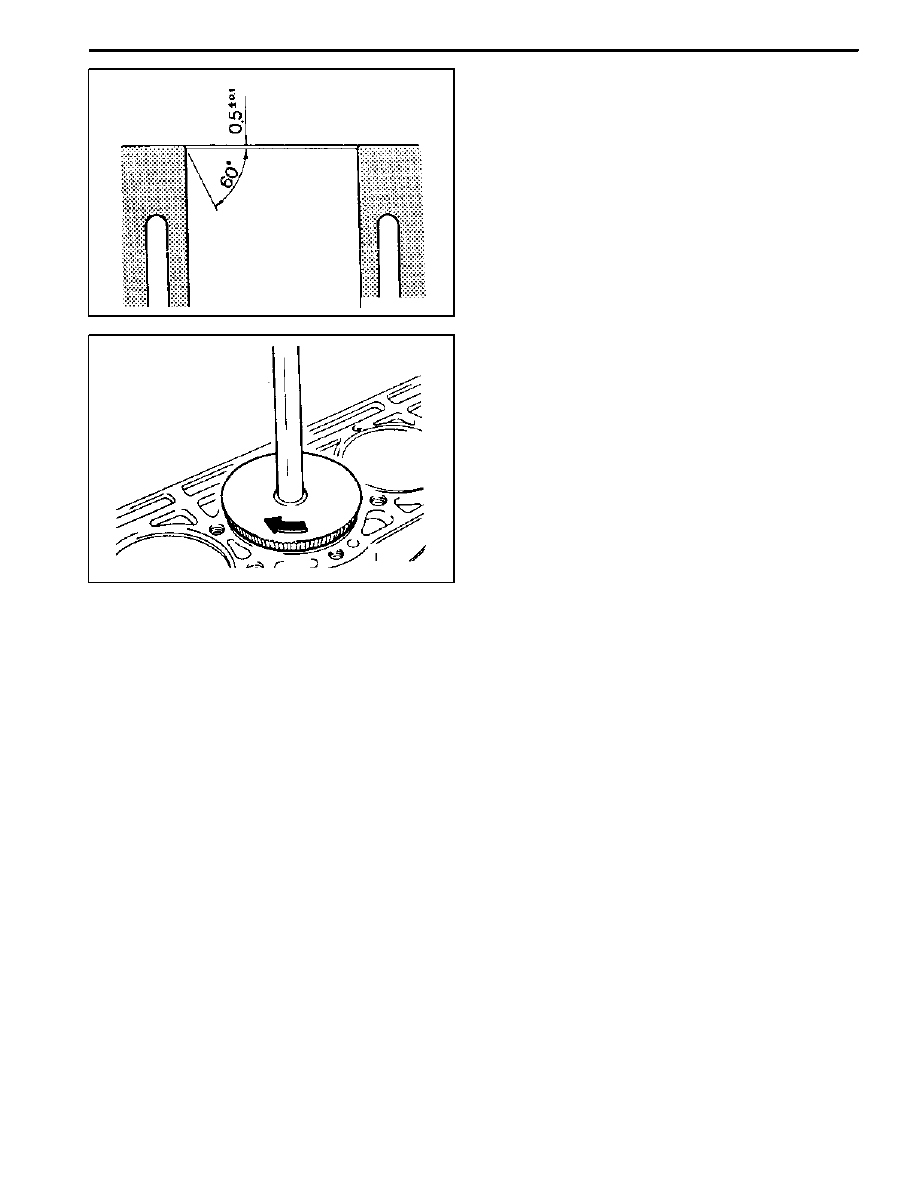

Chamfering Procedure

1. Chamfer angle : 60°

2. Polish the lower chamfered area evenly with a grinder

after finishing the chamfering with a suitable tool

(e.g., hand milling cutter).

1B1 -- 110 M162 ENGINE MECHANICAL

DAEWOO MY_2000

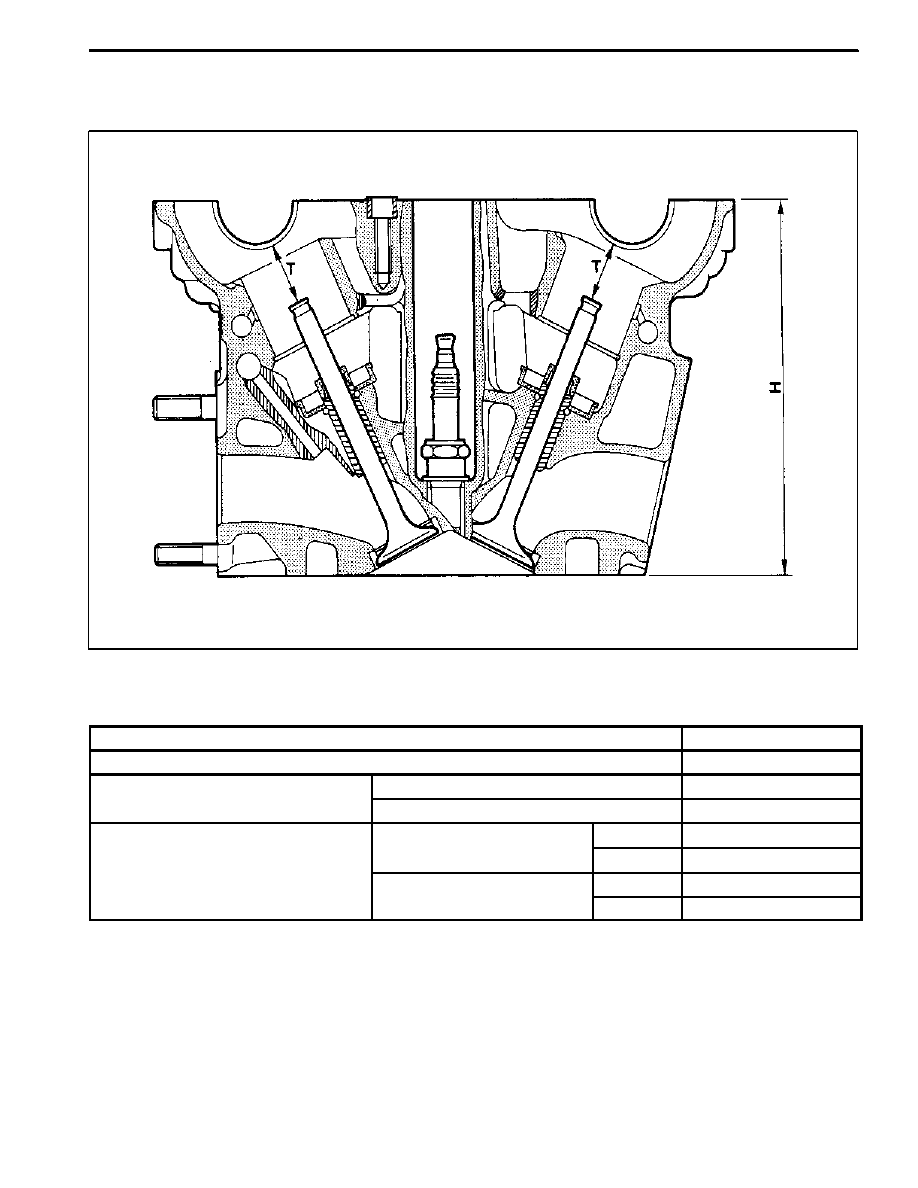

CYLINDER HEAD MATING SURFACE

Preceding Work: Removal of valves

Service Data Standard

Overall Height of Cylinder Head

135.9 -- 136.0 mm

Minimum Height After Machining

135.5 mm

Flatness

Axial Direction

0.08 mm

Transverse Direction

0.0 mm

Distance ‘T’

(B t

C

h ft B

i

Standard Size

Intake

24.21 -- 24.75 mm

(Between Camshaft Bearing

and Valve Stem)

Exhaust

22.21 -- 22.75 mm

and Valve Stem)

Repair Size

Intake

23.96 -- 24.51 mm

p

Exhaust

21.96 -- 22.51 mm

Notice: Do not exceed 0.4mm for the milling of the mating surface of crankcase and cylinder head.

DAEWOO MY_2000

SECTION 1D1

M162 ENGINE COOLING

CAUTION: Disconnect the negative battery cable before removing or installing any electrical unit or when a

tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable

will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless other-

wise noted.

TABLE OF CONTENTS

Specifications

1D1--2

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

General Specifications

1D1--2

. . . . . . . . . . . . . . . . . . . .

Fastener Tightening Specifications

1D1--2

. . . . . . . . . .

Special Tools

1D1--3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Special Tools Table

1D1--3

. . . . . . . . . . . . . . . . . . . . . . .

Diagnosis

1D1--4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

System Leakage Test

1D1--4

. . . . . . . . . . . . . . . . . . . . .

Maintenance and Repair

1D1--5

. . . . . . . . . . . . . . . . . . .

On--Vehicle Service

1D1--5

. . . . . . . . . . . . . . . . . . . . . . . . .

Coolant Drain and Fill Up

1D1--5

. . . . . . . . . . . . . . . . . .

Coolant Connection Fitting

1D1--7

. . . . . . . . . . . . . . . . .

Water Pump

1D1--8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Thermostat

1D1--10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Oil Cooler Pipe Line

1D1--11

. . . . . . . . . . . . . . . . . . . . .

Cooling Fan and Viscous Clutch

1D1--12

. . . . . . . . . . .

Cooling Fan Shroud

1D1--14

. . . . . . . . . . . . . . . . . . . . .

Radiator

1D1--15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
