1B1 -- 80 M162 ENGINE MECHANICAL

DAEWOO MY_2000

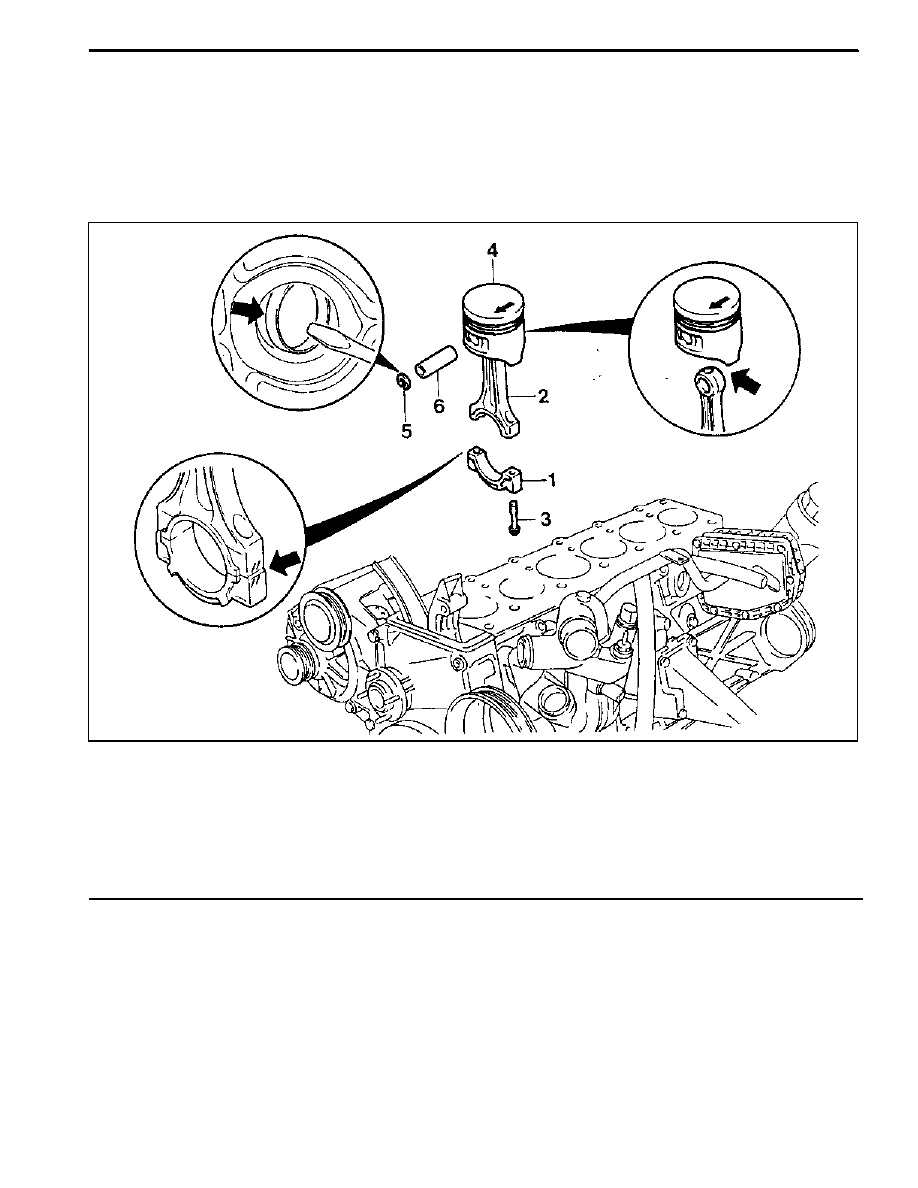

PISTON

Preceding Work: Removal of engine

Removal of cylinder head
Removal of oil pan
Removal of oil pump
Removal of baffle plate

1 Connecting Rod Bearing Cap

2 Connecting Rod

3 Connecting Rod Bearing Cap Bolt

(M9 x 52, 12 pieces)

1st step 40 NSm (30 lb-ft)

. . . . . . . . . . . . . . . . . .

2nd step 90°

4 Piston

5 Snap Ring

6 Piston Pin

M162 ENGINE MECHANICAL 1B1 -- 81

DAEWOO MY_2000

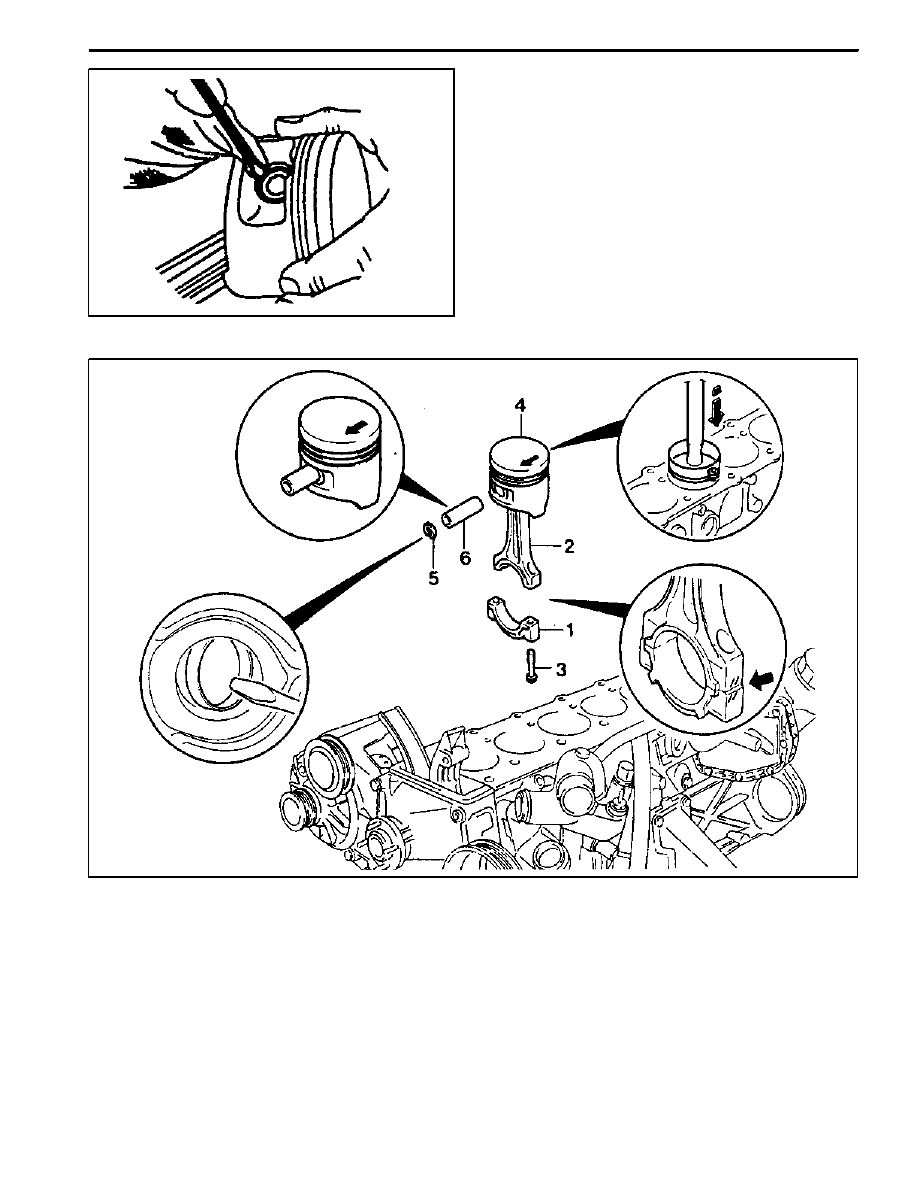

Removal Procedure

1. Unscrew the connecting rod bearing cap bolt (3) and

remove the cap.

2. Remove the connecting rod and the piston upward.
Notice: Make sure that the bearing cap and shell are not

changed each other.
3. Remove the snap ring (5) and pull out the piston pin

(6).

Notice: Remove the snap ring using a clean cloth as

shown in the right picture so that the piston, piston ring,

and the snap ring don’t get damaged.

1B1 -- 82 M162 ENGINE MECHANICAL

DAEWOO MY_2000

Installation Procedure

1. Check the piston ring gap and apply the engine oil to

the piston pin and the connecting rod bushing.

2. Connect the piston and the connecting rod by press-

ing in the piston pin (6) and install the snap ring to the

groove.

3. Clean the cylinder bore, connecting rod bearing jour-

nal, connecting rod bearing shell and the piston and

coat them with engine oil.

4. Install the piston ring.
5. Install the piston so that the arrow on the piston head

faces to the forward of the vehicle.

6. After aligning the connecting rod and the bearing cap

mark (// or a number), tighten the bolts.
Installation Notice

Tightening Torque

1st step: 40 NSm (30 lb-ft)

Tightening Torque

2nd step: 90°

Apply the engine oil to the bearing cap upper and low-

er bearing shells.

7. Check if the crankshaft rotates without any trouble by

rotating it.

M162 ENGINE MECHANICAL 1B1 -- 83

DAEWOO MY_2000

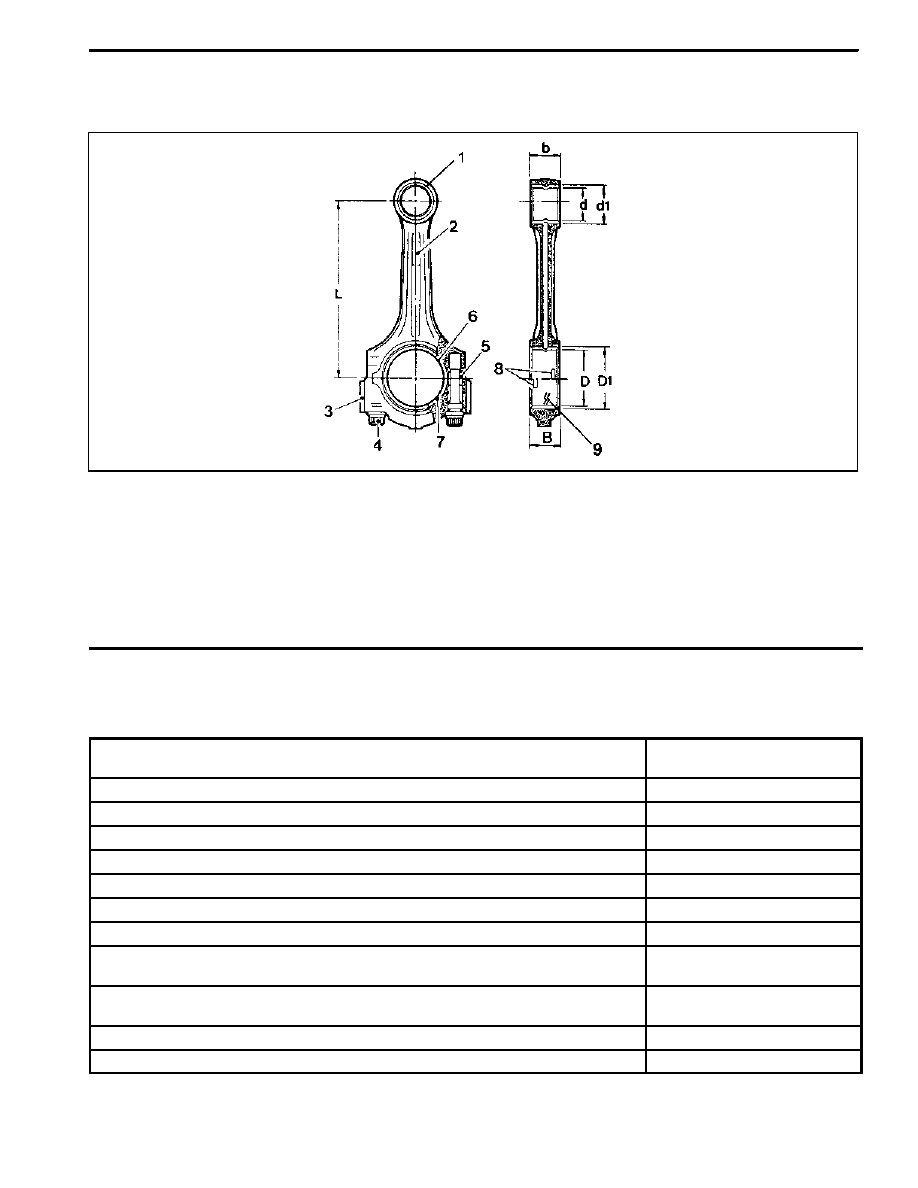

CONNECTING ROD

Preceding Work: Removal of piston

1 Connecting Rod Bushing

2 Oil Gallery

3 Balance Weight

4 Connecting Rod Bearing Cap Bolt

(M9 x 52, 12 m pieces)

1st step 40 NSm (30 lb-ft)

. . . . . . . . . . . . . . . . . .

2nd step 90°

5 Fit Sleeve

6 Upper Connecting Rod Bearing

7 Lower Connecting Rod Bearing

8 Bearing Shell Lug

9 Marking [Indication(//) or Numbers]

Service Data Standard

Distance (L) from The Connecting Rod Bearing Bore Center to The Bushing

Bore Center

145 ± 0.05 mm

Width of The Connecting Rod (B) at Bearing Bore

21.940 -- 22.000 mm

Width of The Connecting Rod (b) at Bushing Bore

21.940 -- 22.000 mm

Basic Bore at The Bearing Shell (D1)

51.600 -- 51.614 mm

Basic Bore at The Bushing (d1)

24.500 -- 24.521 mm

Bushing Inner Diameter (d)

22.007 -- 22.013 mm

Clearance Between The Piston Pin and The Bushing

0.007 -- 0.018 mm

Peak--to--valley Height of Connecting Rod Bushing on Inside

0.005 mm

Permissible Wwist of Connecting Rod Bearing Bore to Connecting Rod Bushing

Bore

0.15 mm

Permissible Deviation of Axial Paralleism of Connecting Rod Bearing Bore to

Connecting Rod Bushing Core

0.07 mm

Permissible Deviation of Connecting Rod Bearing Bore from Concentricity

0.01 mm

Permissible Difference of Each Connecting Rod in Weight

0.4 g
