Шкода Citigo (2018 год). Руководство по эксплуатации - часть 6

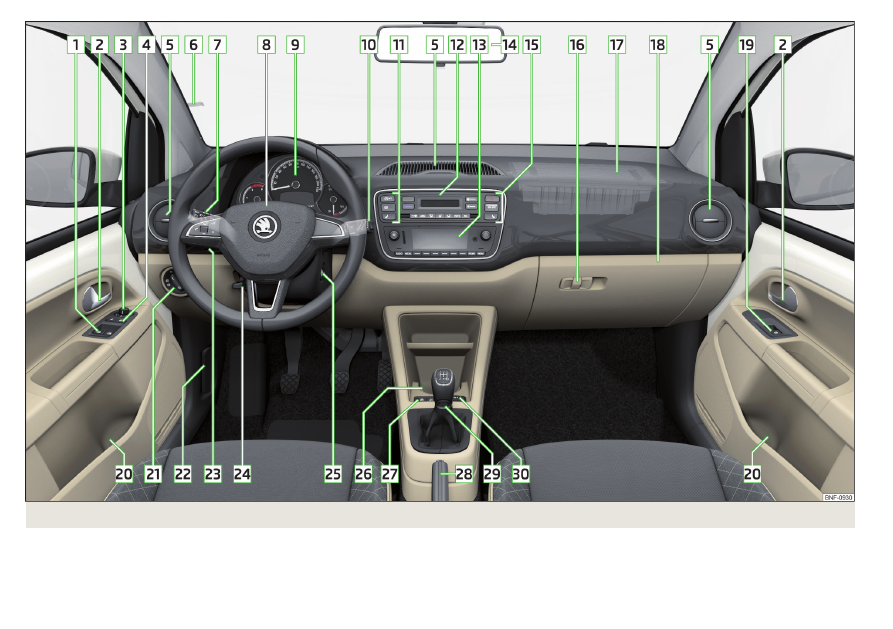

Илл. 17  Место водителя на автомобиле с левосторонним расположением рулевого управления (пример)

24

Управление

Управление

Место водителя

Обзор

Электрические стеклоподъёмники

45

Внутренняя ручка двери

43

Переключатель регулировки положения наружных зеркал

54

Клавиша центрального замка

42

Дефлекторы

73

Зажим для записок
Подрулевой переключатель (в зависимости от комплекта-

ции):

▶

указатели поворота и дальний свет

49

▶

круиз-контроль

107

Рулевое колесо со звуковым сигналом:

▶

с фронтальной подушкой безопасности водителя

14

▶

с клавишами для управления головным устройством

76

Комбинация приборов

26

Подрулевой переключатель (в зависимости от комплекта-

ции):

▶

стеклоочистители и стеклоомыватели

52

▶

бортовой компьютер

36

Клавиши (в зависимости от комплектации):

▶



 система старт-стоп

97

▶



 обогрев заднего стекла

52

▶



 подогрев переднего левого сиденья

57

В зависимости от комплектации:

▶

управление отопителем/климатической установкой

71

Головное устройство

74

Внутреннее зеркало заднего вида

54

Клавиши и контрольные лампы (в зависимости от комплекта-

ции):

▶



 аварийная световая сигнализация

50

▶



     контрольная лампа фронтальной по-

душки безопасности переднего пассажира

17

▶



 подогрев переднего правого сиденья

57

1

2
3
4
5
6
7

8

9

10

11

12

13
14
15

Откидные крючки

64

Фронтальная подушка безопасности переднего пассажира

14

Вещевой ящик со стороны переднего пассажира

63

Электрический стеклоподъёмник в двери переднего пасса-

жира

45

Вещевой отсек

59

Переключатель освещения

48

Рычаг отпирания капота

122

Регулятор корректора фар

48

Рычаг блокировки механизма регулировки рулевой колон-

ки

11

Замок зажигания

97

Подстаканник

60

Клавиши (в зависимости от комплектации):

▶



 City Safe Drive

108

▶



 контроль давления в шинах

110

Рычаг стояночного тормоза

100

В зависимости от комплектации:

▶

рычаг переключения передач (механическая КП)

101

▶

селектор (автоматизированная МКП)

102

В зависимости от комплектации:

▶

розетка 12 В

62

▶

прикуриватель

61

▶

USB-вход

88

Примечание

На автомобилях с правосторонним расположением рулевого управления

расположение органов управления немного отличается от показанного на

иллюстрации

» илл. 17

.

16
17
18
19

20

21

22
23
24

25
26
27

28
29

30

25

Место водителя

Контрольные приборы и контрольные лампы

Комбинация приборов



Введение

Илл. 18  Комбинация приборов: вариант 1/вариант 2

Илл. 19

Комбинация приборов: вари-

ант 3

Спидометр
Дисплей

» стр. 34

Клавиша:

▶

переключение между счётчиком суточного пробега (trip) и счётчи-

ком общего пробега

» стр. 35

▶

сброс счётчика суточного пробега (trip)

» стр. 35

▶

установка времени на часах

» стр. 34

▶

переключение между индикацией наружной температуры и часами

(только в варианте 3 комбинации приборов)

» стр. 34

Указатель уровня топлива

» стр. 26

1

2
3

4

Тахометр

» стр. 26

Кнопка установки часов

» стр. 34

Когда переключатель находится в положении габаритных огней или ближ-

него света, у контрольных приборов включена подсветка.

Примечание

Индикацией на дисплее   система сообщает, что зажигание вклю-

чено.

Тахометр

Тахометр

5



» илл. 18

 на стр. 26 показывает текущую частоту вращения

двигателя в оборотах в минуту.
Начало красной зоны на шкале тахометра соответствует максимально до-

пустимому числу оборотов для прошедшего обкатку и прогретого двига-

теля.
Переключайтесь на более высокую передачу или переводите селектор

автоматизированной КП в положение D раньше, чем стрелка тахометра

достигнет красной зоны.
Для поддержания оптимального числа оборотов двигателя следуйте ре-

комендациям по выбору передачи

» стр. 35

.

ОСТОРОЖНО

Стрелку тахометра можно доводить до красной зоны только на очень ко-

роткое время — опасность повреждения двигателя!

Указатель уровня топлива: бензин

Илл. 20  Указатель уровня бензина: вариант 1/вариант 2/вариант 3



5
6

26

Управление

Указатель

» илл. 20

 работает только при включённом зажигании.

Объём топливного бака составляет около 35 литров.
Если объём топлива в баке доходит до уровня резерва

A



» илл. 20

, на па-

нели индикации варианта 1 и 2 загорается контрольная лампа



, а на пане-

ли индикации варианта 3 в течение 10 секунд мигает символ  вместе с

остальными сегментами индикации. В это время в топливном баке остаёт-

ся около 4 л топлива.
Дополнительно раздаётся также предупреждающий звуковой сигнал.

ВНИМАНИЕ

Для исправной работы систем автомобиля, а значит, и безопасной езды

в топливном баке должно быть достаточно топлива. Никогда не ездите

до полной выработки топлива из бака — опасность ДТП!

ОСТОРОЖНО

Никогда не ездите до полной выработки топлива из бака! Из-за перебоев в

подаче топлива возможны пропуски воспламенения, что, в свою очередь,

может привести к серьёзным повреждениям двигателя и системы выпуска

отработавших газов.

Примечание

Стрелка  рядом с символом  в указателе уровня топлива указывает на

место расположения горловины топливного бака — на правой стороне ав-

томобиля.

Указатель уровня топлива: бензин/газ

Илл. 21

Указатель уровня бензина и

природного газа

Указатель

» илл. 21

 работает только при включённом зажигании.

Указатель показывает запас того топлива, которое используется в настоя-

щее время.

Запас бензина
Запас природного газа

Вместимость бензинового бака составляет около 10 л. Вместимость газо-

вого баллона составляет около 11 кг.
Если запас бензина в топливном баке достигает уровня резерва, на панели

индикации загорается контрольная лампа



. В это время в топливном баке

остаётся около 5 л топлива.
Если запас природного газа в газовом баллоне достигает уровня резерва,

на панели индикации загорается контрольная лампа



. В это время в газо-

вом баллоне остаётся около 1,5 кг топлива.

Контрольные лампы



Введение



Стояночный тормоз

» стр. 28



Тормозная система

» стр. 28



Сигнальная лампа передних ремней без-

опасности

» стр. 28



Генератор

» стр. 29



Давление масла в двигателе

» стр. 29



Охлаждающая жидкость

» стр. 29







Автоматизированная механическая коробка

передач (АМКП)

» стр. 29







Усилитель рулевого управления

» стр. 30



ESC (поддерж. курс. устойч.)

ASR (антипробуксов. система)

» стр. 30



Антиблокировочная система (ABS)

» стр. 30



Давление в шинах

» стр. 31



Уровень топлива: бензин

» стр. 31



Запас топлива: компримированный природ-

ный газ (КПГ)

» стр. 31



Задний противотуманный фонарь

» стр. 32



A
B

27

Контрольные приборы и контрольные лампы
