Шкода Октавия. Тормоза задних колес дисковые
Шкода Октавия. Тормоза задних колес дисковые

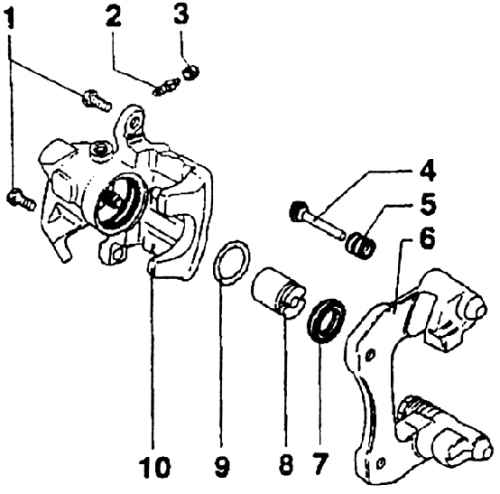

Суппорт заднего дискового тормоза
1 – болт самоконтрящийся (М = 30 Нм);
2 – болт для проветривания (М = 10 Нм);
3 – резиновый колпачок;
4 – направляющий штифт;
5 – манжета;
6 – держатель суппорта с направляющими штифтами и манжетами;
7 – манжета;
8 – поршень с автоматически устанавливаемым приспособлением;
9 – уплотнительное кольцо;
10 – корпус суппорта тормоза с рычагом для троса ручного тормоза

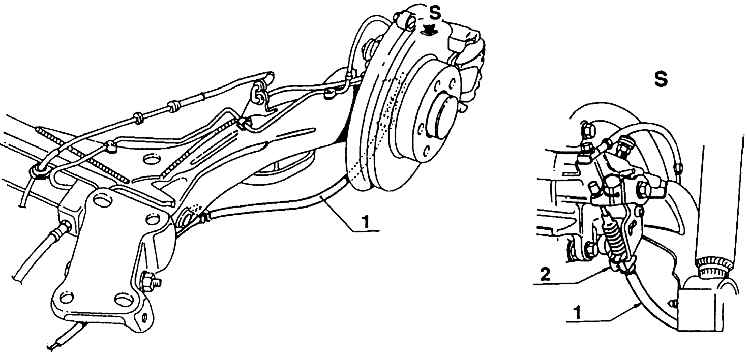

Крепление наконечника троса стояночного тормоза – дискового заднего тормоза
1 – трос тормоза в гибкой оболочке;
2 – упругая скоба
Тормоза суппортные, такие же как спереди и принцип их действия аналогичен тому, что был описан в подразделе 11.2.
Эксплуатационный зазор устанавливается автоматически на тормозе.
Диски задних тормозов охлаждаются воздухом за счет полостей.
На хомуте заднего дискового тормоза имеется рычаг, приводимый в активное положение тросом стояночного тормоза.
