Шкода Октавия. Фонарь освещения ГОЗ



Шкода Октавия. Фонарь освещения ГОЗ

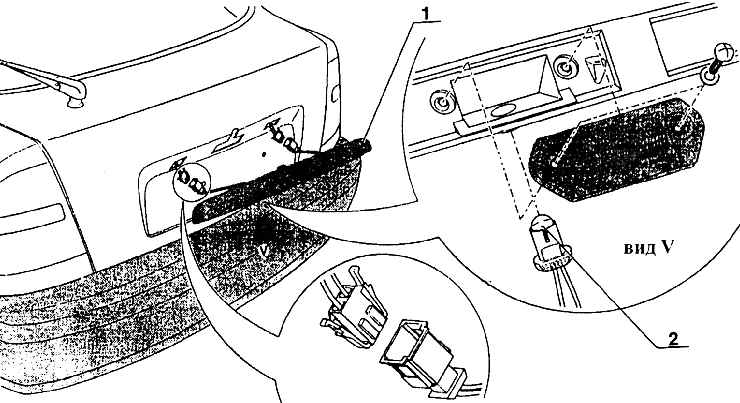

Монтаж фонаря освещения ГОЗ

2.53.6 Фонарь освещения ГОЗ Skoda Octavia

1 – накладка освещения ГОЗ;
2 – лампа

Государственный опознавательный знак освещается двумя фонарями, являющимися  деталями декоративной накладки задней откидной двери. В накладке всего двумя  болтами закреплено стекло (прозрачное органическое стекло с насечкой), уложенное на  резиновое уплотнение. Патрон с лампами вставляется упругими пистонами в  монтажные отверстия. Двухполюсным разъемом патрон подсоединяется к  электропроводке автомобиля. Кабель проходит по высечке листа крышки багажного  отсека.
