Шкода Октавия. Блок предохранителей на аккумуляторе



Шкода Октавия. Блок предохранителей на аккумуляторе

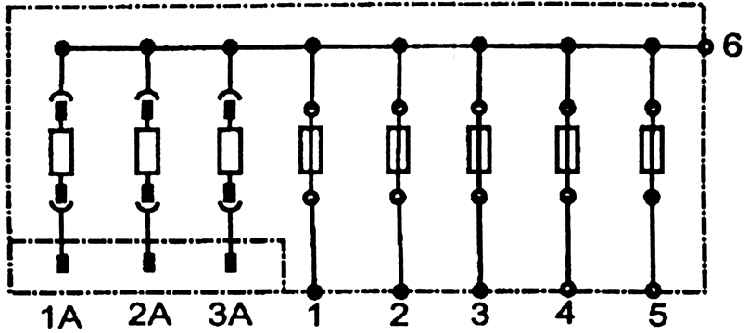

Блок предохранителей, установленный на аккумуляторе – подсоединение

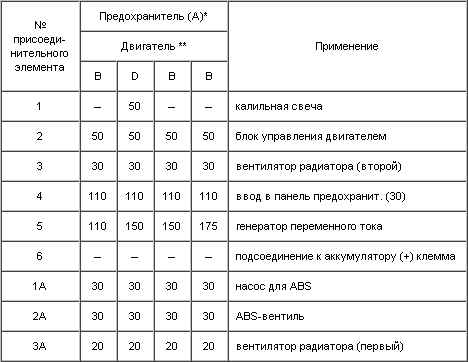

2.51.3 Блок предохранителей на аккумуляторе Skoda Octavia

2.51.3 Блок предохранителей на аккумуляторе Skoda Octavia

* согласно оснащению автомобиля
** В = двигатели карбюраторные, D = двигатель дизельный

На позициях 1 А, 2А, ЗА в клеммы вставлены ножевые подковообразные классические предохранители. Позиции от 1 до 5 заняты поверхностными листовыми предохранителями, закрепленными винтами.

Блок предохранителей имеет пластмассовую раму, надетую с помощью упругих скоб на  аккумулятор, и закрыт пластмассовой крышкой. К полюсу (+) плюс аккумулятора он  присоединен витовой клеммой. На передней стороне, в направлении езды, имеется 8  присоединительных элементов, из которых 3 – для ножевых разъемов и пять – под  винты М6.
