1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Снимите
рулевое колесо, верхний и нижний кожухи рулевой
колонки, возвратное и контактное кольца (см. подраздел
8.1, подраздел
8.2, подраздел
8.3.1). |
3. Снимите
комбинацию приборов (см. подраздел
10.4). |
4. Снимите
подрулевой переключатель (см. подраздел
10.11). |

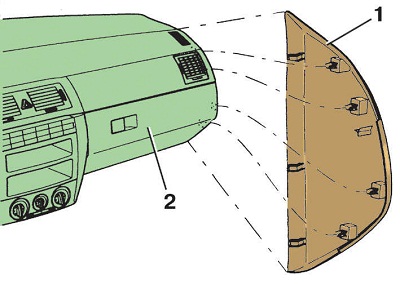

5. Аккуратно
поддев отверткой в местах крепления защелок,
снимите боковые облицовки 1 (см. рис. Снятие
боковой облицовки панели приборов) с
обеих сторон панели 2 приборов. |
6. Снимите
панель центрального переключателя (см. подраздел
10.11). |
7. Выньте
блок предохранителей из панели приборов (см. подраздел
10.1). |
8. Снимите
диагностическую колодку, расположенную в вещевом
ящике со стороны водителя. |

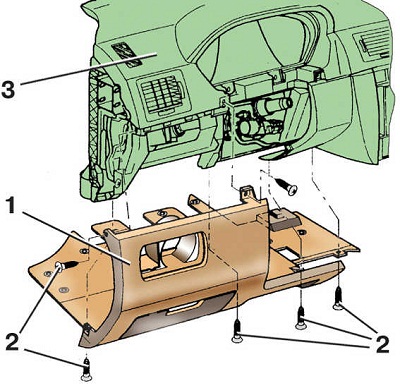

9. Отверните
винты 2 (см. рис. Снятие
нижней облицовки панели приборов)
крепления и снимите нижнюю облицовку 1 панели
приборов со стороны водителя. |

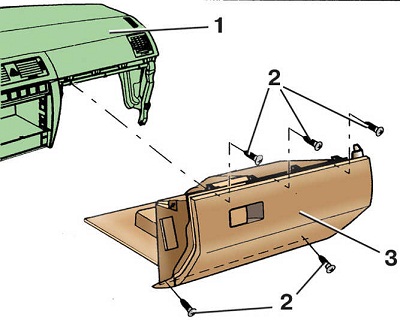

10. Отверните
винты 2 (см. рис. Снятие
вещевого ящика) крепления и снимите с
панели приборов вещевой ящик 3 со стороны
пассажира. |
11. Выньте
из панели приборов радиооборудование. |
12. Снимите
с панели приборов выключатели (см. рис. подраздел
10.11). |

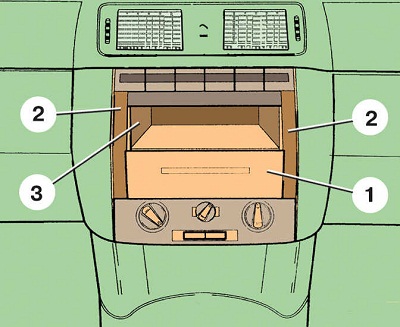

13. Аккуратно
поддев отверткой, снимите облицовки 2 (см. рис. Центральная
консоль панели приборов) центральной
консоли панели приборов. |
14. Снимите
вещевой ящик 1 центральной консоли. |
15. Аккуратно
поддев отверткой по бокам, снимите внутреннюю
часть 3 центральной консоли. |

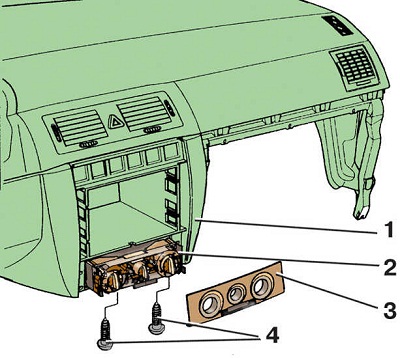

16. Аккуратно
поддев отверткой, снимите облицовку 3 (см. рис. Снятие
облицовки управления отопителем) панели
управления отопителем. |
17. Отверните
два винта 4 крепления панели 2 управления
отопителем. |

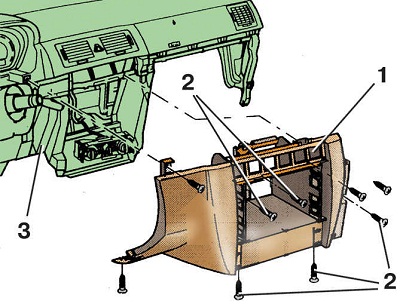

18. Отверните
девять винтов 2 (см. рис. Снятие
кожуха центральной консоли) крепления и
снимите кожух 1 центральной консоли панели
приборов, протолкнув внутрь панель управления
отопителем. |

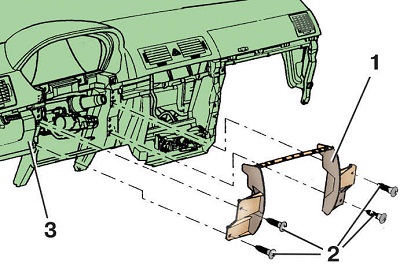

19. Отверните
четыре винта 2 (см. рис. Снятие
усилителя панели приборов) крепления и
снимите усилитель 1 панели приборов. |
20. Снимите
центральные сопла с панели приборов (см. подраздел
11.8.1). |

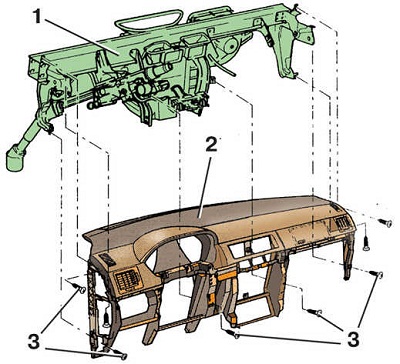

21. Отверните
восемь винтов 3 (см. рис. Снятие
панели приборов) крепления и снимите
панель 2 приборов с кронштейна 1. |
22. Установите
панель приборов в обратном порядке. |
