Шкода Фабия. Снятие и установка замка передней двери

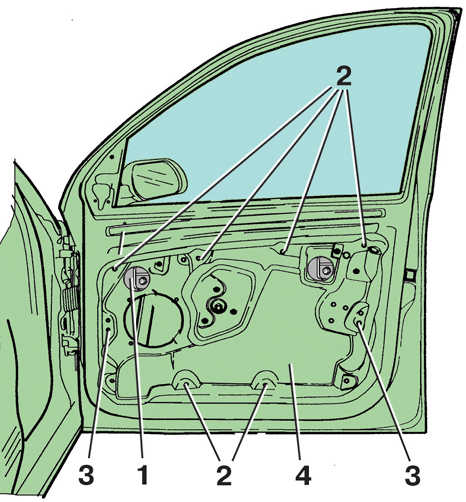

Крепление внутренней панели двери


11.2.4 Снятие и установка замка Шкода Фабия 2000-2007 года



1 – винты крепления стекла;

2, 3 – винты крепления внутренней панели;

4 – внутренняя панель

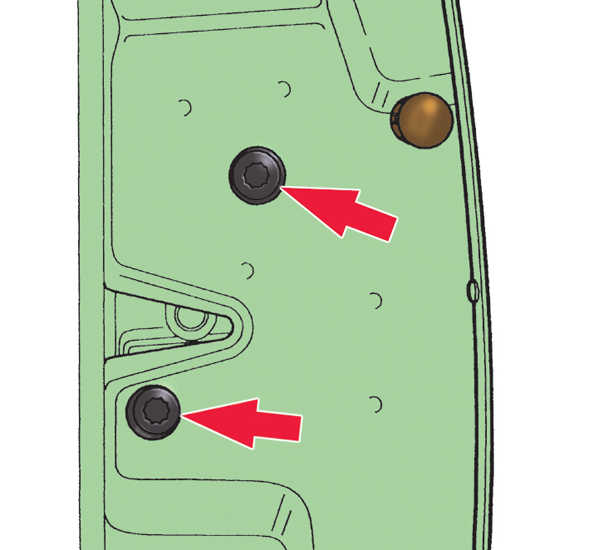

Болты крепления замка двери


11.2.4 Снятие и установка замка Шкода Фабия 2000-2007 года





Снятие замка двери

11.2.4 Снятие и установка замка Шкода Фабия 2000-2007 года




1 – защелка;

2 – держатель;

3 – замок

Отсоединение тяг от замка


11.2.4 Снятие и установка замка Шкода Фабия 2000-2007 года



1 – тяга кнопки блокировки двери;

2 – рычаг замка;

3 – тяга внутренней ручки;

4 – держатель на замке

На внутренней панели двери установлены замок, стеклоподъемник и динамик.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Сдвиньте защитный чехол 4 (см. рис. Снятие передней двери) и отсоедините колодки с проводами от передней стойки.
3. Снимите обивку двери.
4. Снимите наружную ручку двери.
5. Поддев отверткой, выньте две заглушки из внутренней панели 4 (см. рис. Крепление внутренней панели двери) двери.
6. Опустите стекло двери так, чтобы получить доступ к винтам 1 крепления стекла.
7. Ослабьте затяжку винтов 1 и разведите хомуты.
8. Поднимите руками стекло и закрепите его в этом положении, вставив клин между стеклом и панелью двери.
9. Отверните на торце двери два болта крепления замка, показанные на рис. Болты крепления замка двери.
10. Отверните винты 2 и 3 (см. рис. Крепление внутренней панели двери) крепления внутренней панели двери.
11. Снимите внутреннюю панель 4, выведя ее в сторону передней части двери.
12. Вытащите жгут проводов из двери.
13. Поддев отверткой защелку 1 (см. рис. Снятие замка двери), снимите замок 3 с держателя 2.
14. Отсоедините тягу 1 (см. рис. Отсоединение тяг от замка) кнопки блокировки двери, повернув замок, как показано стрелкой.
15. Выньте тягу 3 внутренней ручки из держателя 4 на замке.
16. Повернув тягу 3 на 90°, отсоедините ее от рычага 2.
17. Установите замок двери в обратном порядке. При креплении внутренней панели первыми заверните винты 3 (см. рис. Крепление внутренней панели двери).

Моменты затяжки, Н·м


Винты крепления внутренней панели двери
8
Винты крепления стекла
10
Болты крепления замка
20
