Шкода Фабия. Замена рулевой тяги (без усилителя)

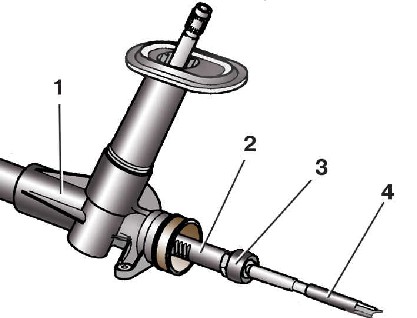

Отсоединение рулевой тяги от рейки (без усилителя)

1 – картер рулевого механизма;

2 – рейка;

3 – колпачковая гайка;

4 – рулевая тяга

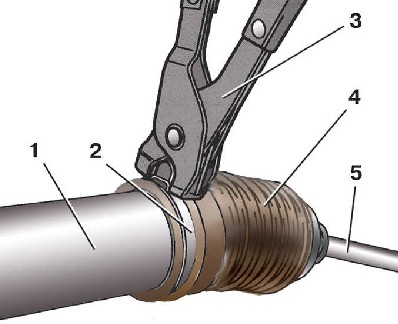

Крепление защитного чехла рулевого механизма

1 – картер рулевого механизма;

2 – хомут;

3 – специальные клещи;

4 – защитный чехол;

5 – рулевая тяга

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рулевой механизм с автомобиля (см. подраздел 8.4.2).

2. Очистите рулевой механизм от грязи, особенно в местах посадки защитных чехлов.

3. Снимите наружный 3 (см. рис. Детали рулевого механизма (рулевое управление без усилителя)) и внутренний 5 хомуты крепления защитного чехла.

4. Сдвиньте защитный чехол 4 в сторону от картера рулевого механизма.

5. Зажмите рейку 2 (см. рис. Отсоединение рулевой тяги от рейки (без усилителя)) рулевого механизма в тиски с накладками из мягкого металла таким образом, чтобы в тиски не попадали зубья рейки.

6. Отсоедините рулевую тягу 4 от рейки 2, отвернув колпачковую гайку 3.

7. Замерьте длину старой тяги. Это поможет при установке наконечника на новую тягу приблизительно сохранить схождение колес.

8. Отвернув наконечник 1 (см. рис. Детали рулевого механизма (рулевое управление без усилителя)), снимите с тяги 6 защитный чехол 4. Замените порванный, потрескавшийся или потерявший эластичность защитный чехол.

9. Установите на новую тягу 6 защитный чехол 4 с хомутами 3 и 5 и навинтите наконечник 1 на тягу в соответствии с ранее замеренным размером.

Предупреждение

Применяйте хомуты крепления защитного чехла только оригинальной конструкции и производства известных изготовителей.

10. Подсоедините рулевую тягу к рейке, навинтив на рейку колпачковую гайку.

11. Очистите места посадки защитного чехла 4 на картере рулевого механизма и тяге.

12. Смажьте консистентной смазкой канавки в местах прилегания защитного чехла.

13. Установите защитный чехол 4 на посадочные места, следя за тем, чтобы он не перекручивался.

14. Закрепите защитный чехол 4 (см. рис. Крепление защитного чехла рулевого механизма) новыми хомутами 2 с помощью специальных клещей 3.

15. Установите рулевой механизм на автомобиль. При этом откорректируйте положение наконечника тяги при подсоединении его к поворотному рычагу.

16. Проверьте и, при необходимости, отрегулируйте углы установки колес.

Момент затяжки крепления рулевой тяги к рейке рулевого механизма – 80 Н·м.
