Шкода Фабия. Замена чехла рычага переключения передач типа 002

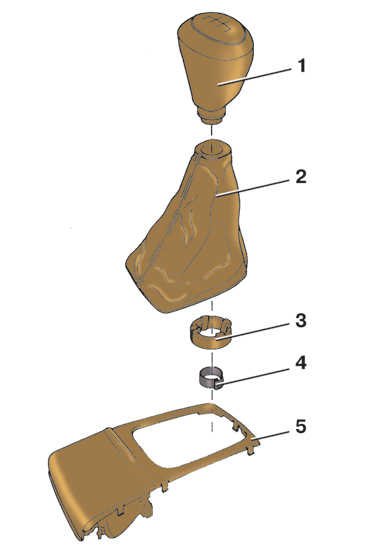

Детали крепления чехла рычага переключения передач

7.1.2.4 Замена чехла рычага переключения передач Шкода Фабия 2000-2007 года




1 – рукоятка;

2 – чехол;

3 – фиксатор;

4 – хомут;

5 – облицовка напольной консоли

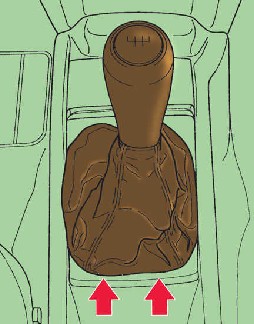

Извлечение чехла рычага переключения передач из рамки

7.1.2.4 Замена чехла рычага переключения передач Шкода Фабия 2000-2007 года

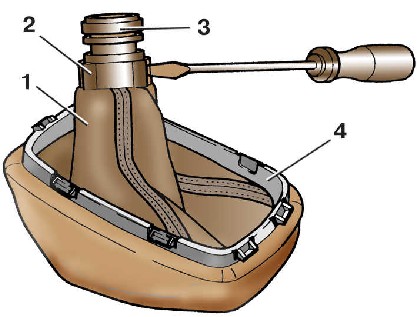

Снятие чехла с рукоятки


7.1.2.4 Замена чехла рычага переключения передач Шкода Фабия 2000-2007 года



1 – чехол;

2 – фиксатор;

3 – рукоятка;

4 – рамка чехла


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Аккуратно поддев отверткой в местах, указанных стрелками на (см. рис. Извлечение чехла рычага переключения передач из рамки), выведите из зацепления рамку 4 (см. рис. Снятие чехла с рукоятки) чехла из зацепления с облицовкой 5 (см. рис. Детали крепления чехла рычага переключения передач) напольной консоли.
2. Выверните чехол 2 наизнанку.
3. Разожмите хомут 4 крепления рукоятки к рычагу переключения передач.
4. Снимите рукоятку 1 с чехлом 2 с рычага.
5. Разжав с помощью отвертки фиксатор 2 (см. рис. Снятие чехла с рукоятки), снимите его с рукоятки 3.
6. Поверните рукоятку 3 и снимите с нее чехол 1.
7. Установите чехол в обратном порядке, надежно закрепив его на рукоятке с помощью фиксатора.
