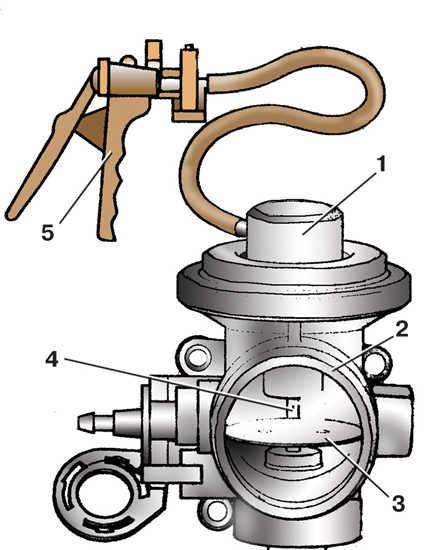

Проверка клапана рециркуляции
дизельного двигателя 1,9 л, 74 кВт
1 – клапан рециркуляции;
2 – корпус дроссельной заслонки;
3 – дроссельная заслонка;
4 – шток клапана;
5 – вакуумный насос
Проверка клапана
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Снимите
кожух двигателя (см.подраздел
2.1).
2.Отсоедините
вакуумный шланг от штуцера клапана 4 (см. рис.Детали
системы рециркуляции дизельного двигателя 1,9 л,
74 кВт) рециркуляции системы.
3.Ослабьте
затяжку хомута и отсоедините воздуховод от
корпуса 3 дроссельной заслонки.
4.Подсоедините
к штуцеру клапана 1 (см. рис.Проверка
клапана рециркуляции дизельного двигателя 1,9 л,
74 кВт) вакуумный насос 5.
5.С
помощью насоса создайте разрежение в клапане.
Шток 4 клапана должен переместиться вверх, а
после отсоединения вакуумного насоса вернуться в
исходное положение. В противном случае клапан
неисправен и его необходимо заменить.
Снятие и установка элементов системы
рециркуляции
Клапан рециркуляции отработавших газов, установленный на корпусе
дроссельной заслонки, представляет с ним неразборную конструкцию. Клапан
можно заменить только вместе с корпусом дроссельной заслонки.
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Снимите
верхний кожух двигателя (см.подраздел
2.1).
2.Отсоедините

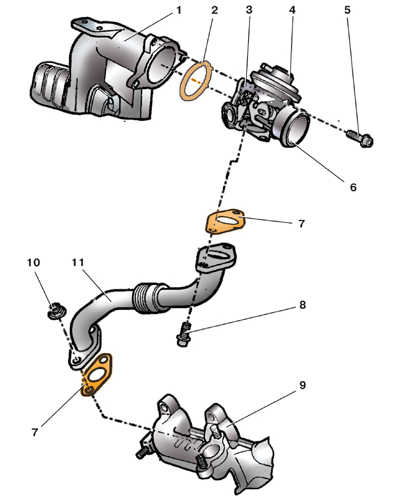

вакуумный шланг от штуцера клапана 4 (см. рис.Детали
системы рециркуляции дизельного двигателя 1,9 л,
74 кВт) системы рециркуляции.
3.Ослабьте
затяжку хомута и отсоедините воздуховод от
корпуса 3 дроссельной заслонки.
4.Отверните
два болта 8 крепления соединительной трубы 11 к
корпусу 3 дроссельной заслонки.
5.Отверните
три болта 5 крепления и снимите корпус 3
дроссельной заслонки с клапаном 4.
6.Для
снятия соединительной трубы 11 отверните две
гайки 10 ее крепления к выпускному коллектору.
7.Замените
прокладки 7 и уплотнительное кольцо 2 независимо
от их состояния.
8.Установите
элементы системы рециркуляции отработавших газов
в обратном порядке. Гайки 10 крепления
соединительной трубы к выпускному коллектору
замените новыми. Смажьте шпильки выпускного
коллектора графитовой смазкой.
Моменты затяжки, Н·м
Болты
крепления клапана
10
Болты
крепления соединительной трубы к клапану
25
Гайки
крепления соединительной трубы к выпускному коллектору
