Снятие, установка, разборка и сборка задней двери и её компонентов

Ниже рассматривается левая дверь; снятие и установка правой двери производится аналогично. Снятие и установка внутренней отделки задних дверей производится аналогично снятию и установке отделки передней двери (см. Раздел Снятие, установка, разборка и сборка передней двери и её компонентов).

Снятие, установка и регулировка двери

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Откройте переднюю дверь, чтобы получить доступ к уплотнению жгута электропроводки в стойке B.
12.1.11 Снятие, установка, разборка и сборка задней двери и её компонентов Saab 95

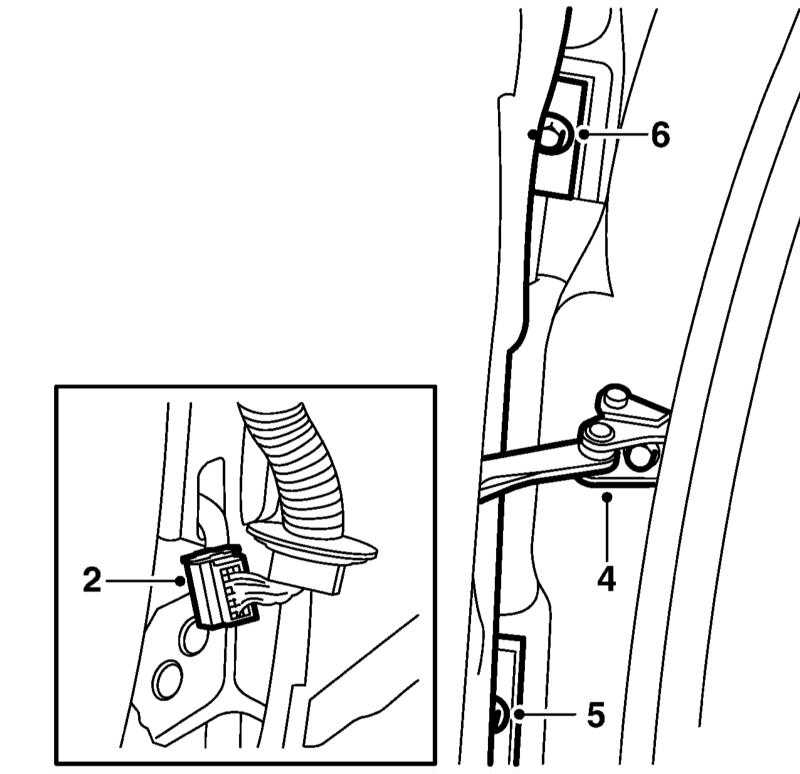

  1. Снимите уплотнение и разъедините разъём (2).
  1. Откройте заднюю дверь и снимите ограничитель её хода (4).
  2. Сначала отдайте гайку (5) нижней петли, а затем – верхней (6). Удерживайте дверь при снятии верхней гайки.
  3. Аккуратно снимите дверь с петель.
  4. Установка производится в обратном порядке. После установки отрегулируйте положение двери относительно кузова.
  5. Регулировка положения двери в продольной плоскости автомобиля производится при слегка вывернутых болтах крепления петель к кузову, а регулировка в поперечной плоскости – при ослабленный гайках.

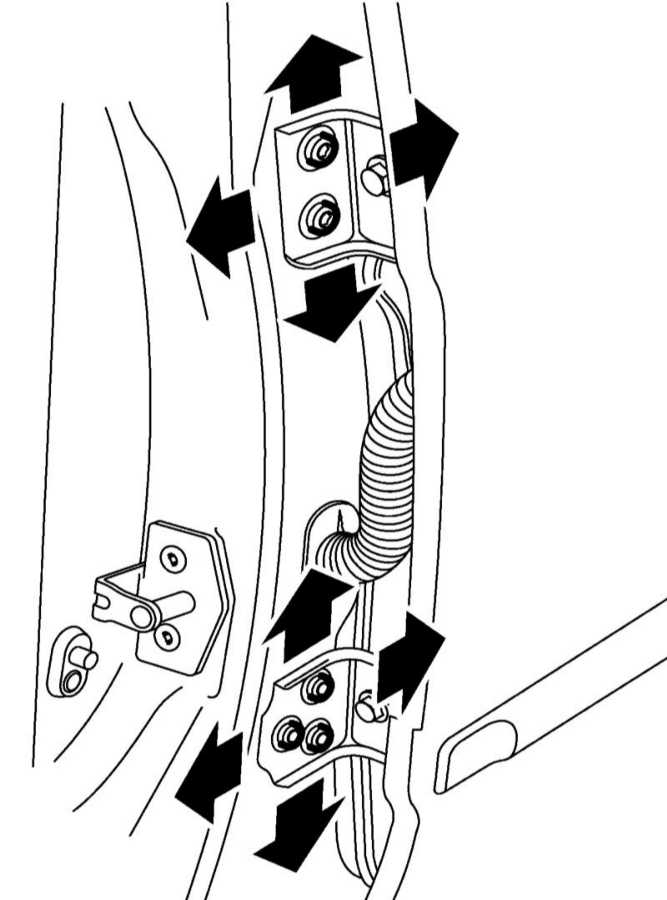

12.1.11 Снятие, установка, разборка и сборка задней двери и её компонентов Saab 95 Регулировка положения задней двери в продольной плоскости.

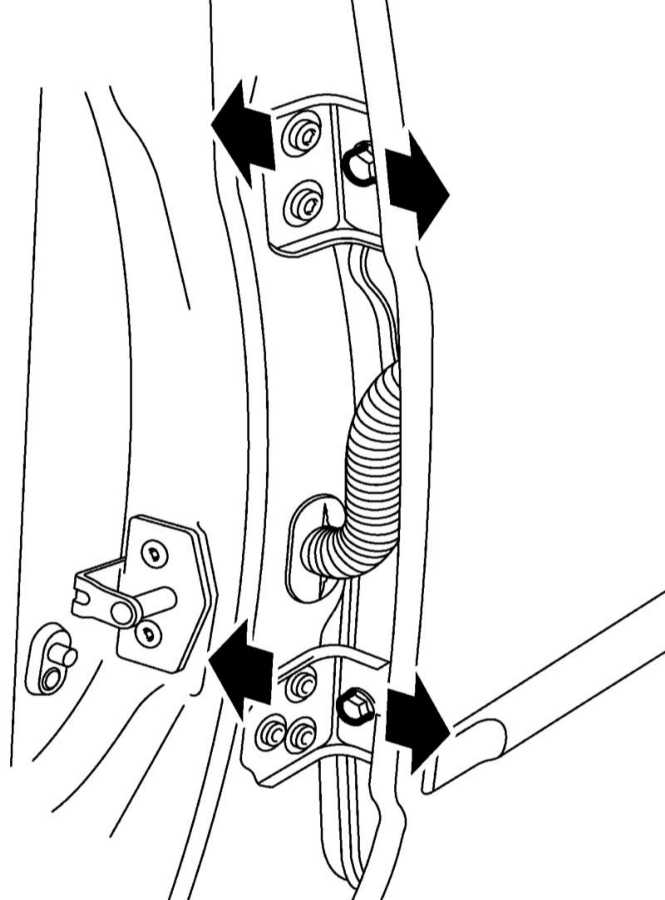

12.1.11 Снятие, установка, разборка и сборка задней двери и её компонентов Saab 95 Регулировка положения задней двери в поперечной плоскости.

Стёкла

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите внутреннюю отделку двери (см. Раздел Снятие, установка, разборка и сборка передней двери и её компонентов) и влагозащитный экран.
  2. При снятии стёкол снимите их наружное уплотнение.
12.1.11 Снятие, установка, разборка и сборка задней двери и её компонентов Saab 95
  1. Опустите стекло так, чтобы его держатель был виден через отверстие в двери. Закрепите стекло на раме при помощи полос липкой ленты.
12.1.11 Снятие, установка, разборка и сборка задней двери и её компонентов Saab 95
  1. Отсоедините рычаги стеклоподъёмника от роликов нижней направляющей, вынув зажимы (5) и поддев рычаги широкой отвёрткой.

Отвёртку вставляйте между рычагом и направляющей, чтобы не погнуть рычаг.

  1. Снимите липкую ленту и опустите стеклоподъёмник в нижнее положение, придерживая стекло, чтобы оно следовало за подъёмником.
12.1.11 Снятие, установка, разборка и сборка задней двери и её компонентов Saab 95

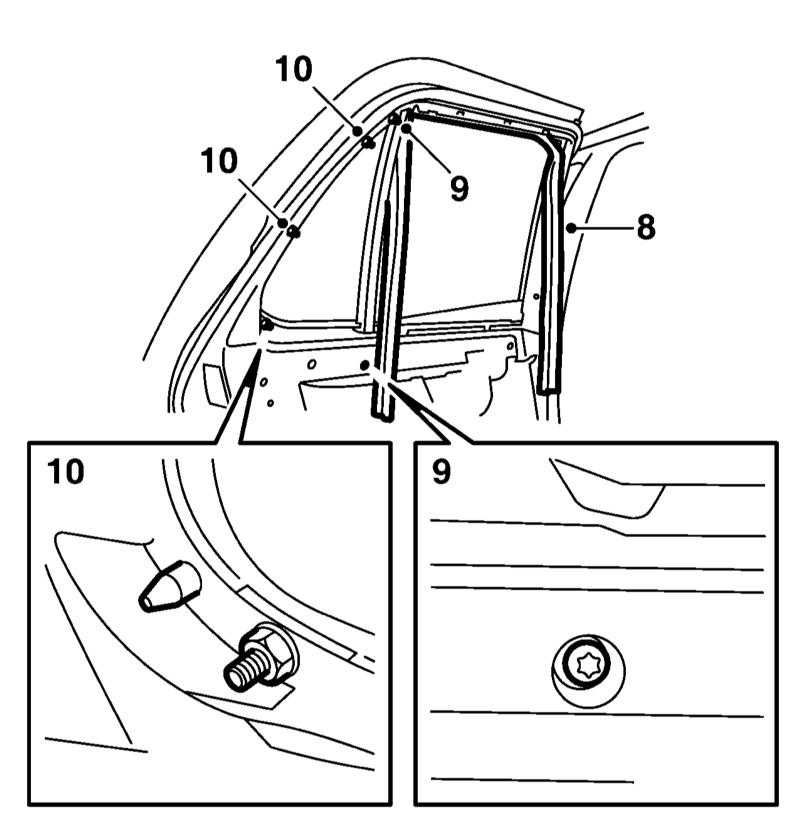

  1. Снимите уплотнение (8) и выверните винты (8) направляющей и гайки (9) крепления фиксированного окна.
  1. Протолкните фиксированное стекло вперёд и снимите его с двери вверх.
  2. Снимите опускаемое стекло.
  3. Установка производится в обратном порядке.

Стеклоподъёмник

 ПОРЯДОК ВЫПОЛНЕНИЯ

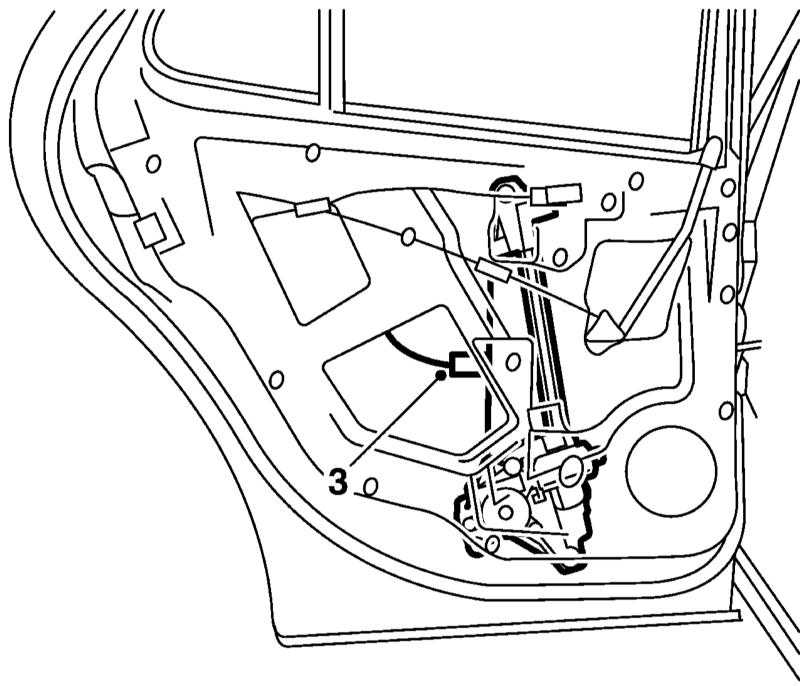

  1. Разъедините разъём (6) стеклоподъёмника.
12.1.11 Снятие, установка, разборка и сборка задней двери и её компонентов Saab 95

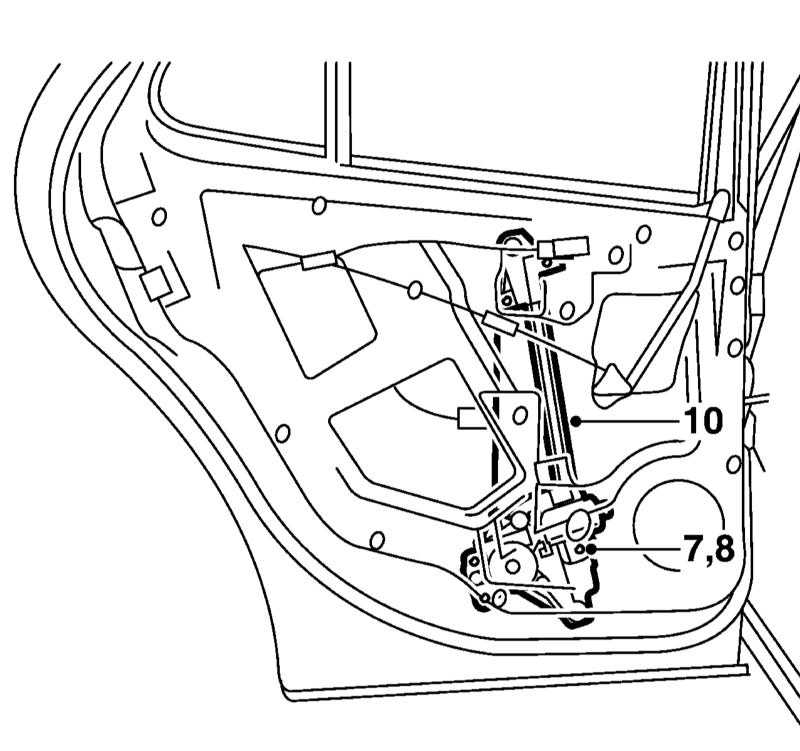

  1. Выпрессуйте центральные части заклёпок (7,8) и высверлите их.
  1. Опустите стеклоподъёмник и снимите его вместе с э/мотором.

Э/мотор не отделим от стеклоподъёмника.

  1. Установка производится в обратном порядке.

Замок

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите внутреннюю отделку двери (см. Раздел Снятие, установка, разборка и сборка передней двери и её компонентов) и влагозащитный экран.
12.1.11 Снятие, установка, разборка и сборка задней двери и её компонентов Saab 95

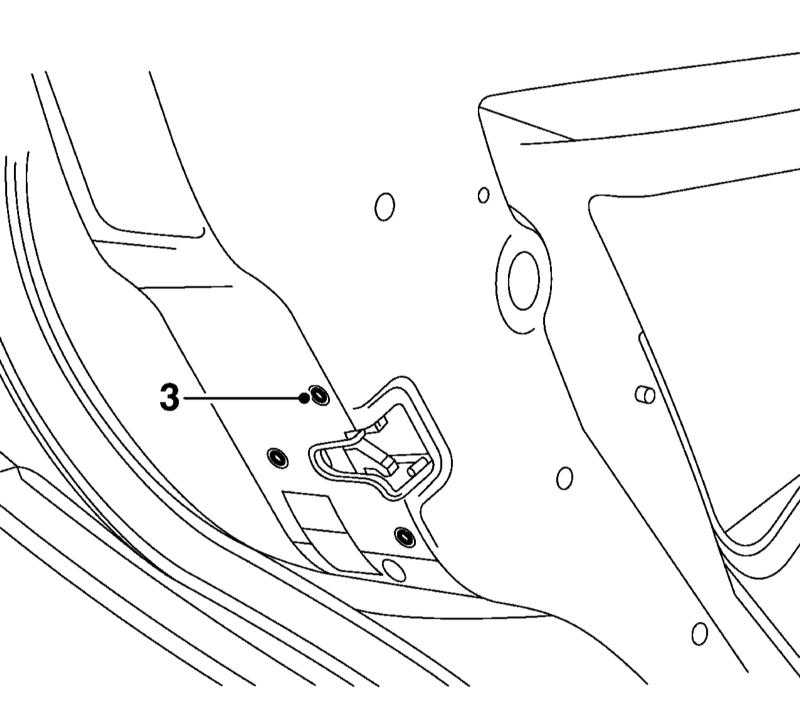

  1. Выверните 3 винта крепления замка.
12.1.11 Снятие, установка, разборка и сборка задней двери и её компонентов Saab 95

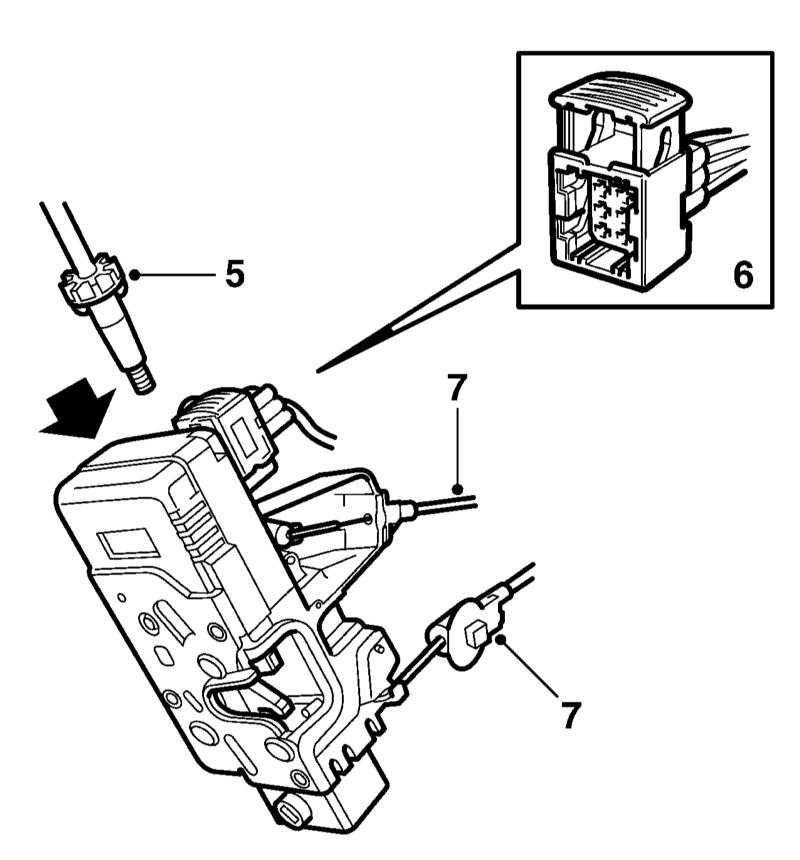

  1. Отсоедините трос от внутренней ручки двери и слегка потяните замок вниз, чтобы отцепить тягу (5).
  1. Приподнимите замок и разъедините разъём (6). Отсоедините тросы от ручки и тягу от замка (7).
  2. Установка производится в обратном порядке.

Ручка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Откройте дверь и снимите полосу вокруг рамы двери.
  2. Снимите внутреннюю отделку двери (см. Раздел Снятие, установка, разборка и сборка передней двери и её компонентов) и влагозащитный экран.
12.1.11 Снятие, установка, разборка и сборка задней двери и её компонентов Saab 95

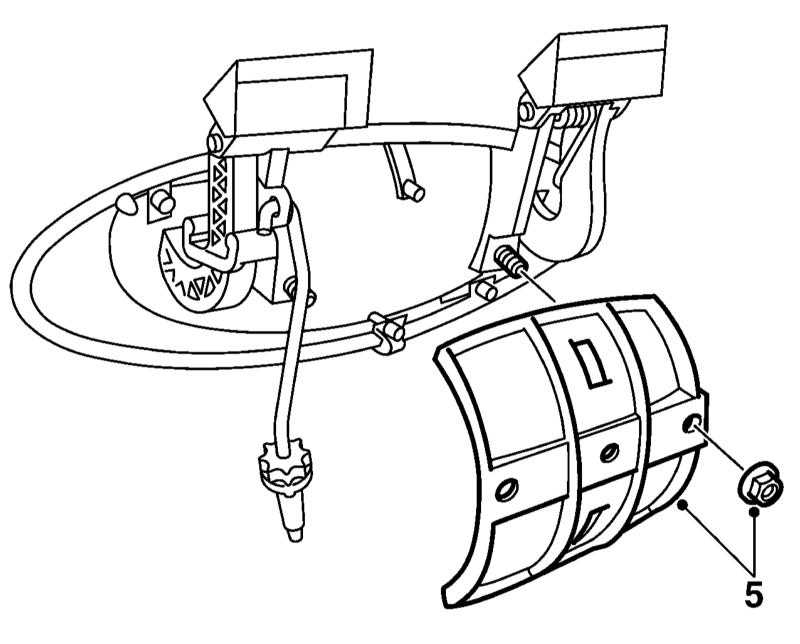

  1. Отдайте крепёж и снимите пластину с задней стороны ручки.
  1. Выверните 3 винта крепления замка.
  2. Слегка потяните замок вниз, чтобы отцепить тягу (5).
  3. Снимите ручку с двери.
  4. Установка производится в обратном порядке.
