Снятие и установка главного и исполнительного цилиндров

Главный цилиндр

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите нижнюю левую часть панели приборов (под рулевым колесом).
  2. Снимите с педали сцепления пружину, затем снимите фиксатор и выньте штифт.
  3. Снимите аккумуляторную батарею. На дизельных моделях V6 снимите верхний термозащитный экран турбокомпрессора.
  4. Уберите в сторону монтажный блок реле и предохранителей в двигательном отсеке.
  5. Откачайте тормозную жидкость из штуцера прокачки.
9.2.3 Снятие и установка главного и исполнительного цилиндров Saab 95

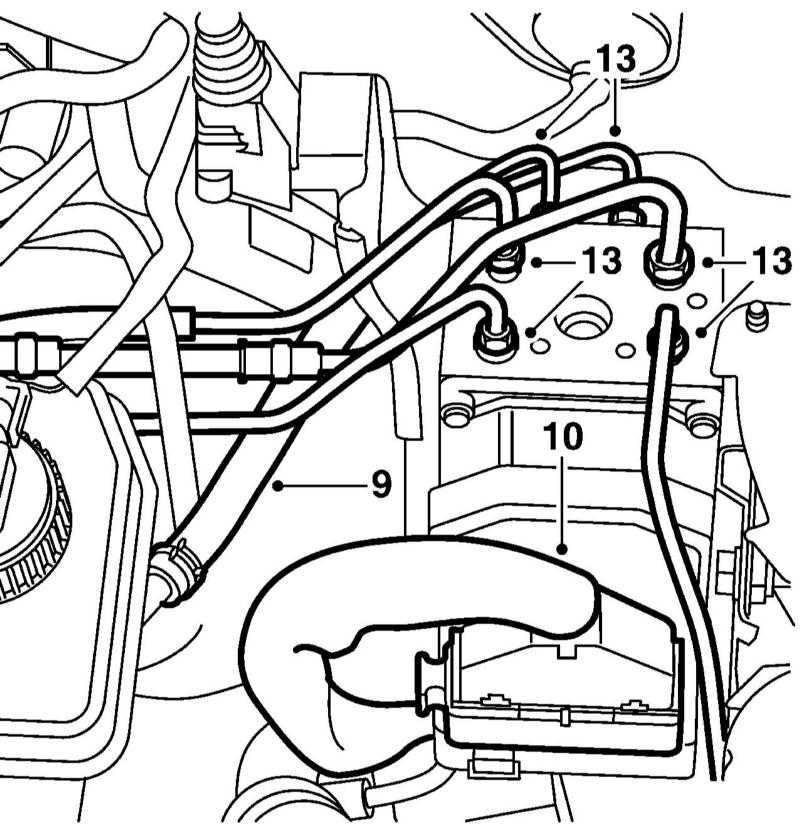

  1. Отсоедините подающий шланг (9) от резервуара тормозной жидкости и разъедините разъём (10) блока ABS. Отведите разъём в сторону.
  1. Очистите область вокруг соединений тормозных трубок (13), отсоедините их и закупорьте открытые отверстия.
  2. Снимите блок ABS.
9.2.3 Снятие и установка главного и исполнительного цилиндров Saab 95

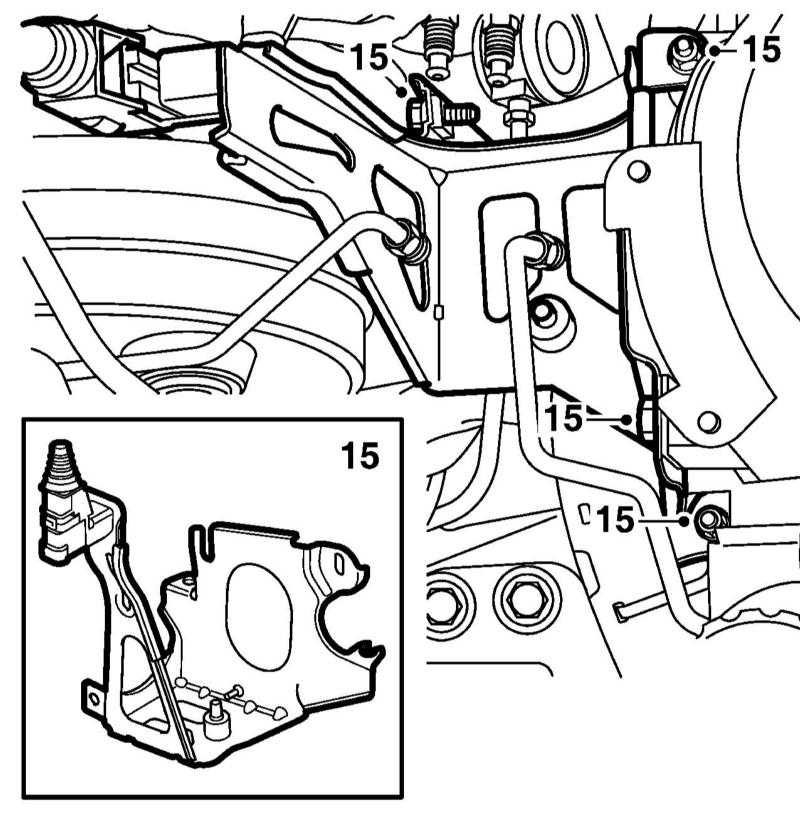

  1. Отдайте крепёж и снимите кронштейн ABS.
9.2.3 Снятие и установка главного и исполнительного цилиндров Saab 95

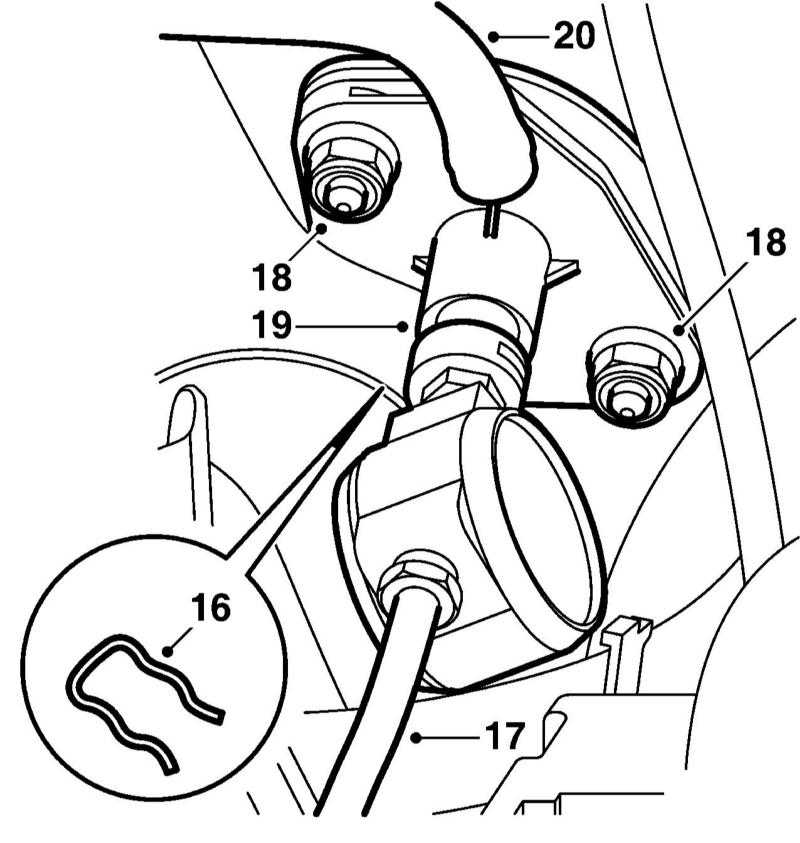

  1. Снимите скобу (16) крепления подающей трубки к главному цилиндру, отсоедините трубку (17) и выверните гайки (18) крепления главного цилиндра (19).
  1. Снимите старый главный цилиндр и переставьте шланг (20) на новый цилиндр.
  2. Установка производится в обратном порядке. После установки прокачайте сцепление (см. Раздел Прокачка сцепления и его исполнительного цилиндра).

Исполнительный цилиндр

 ПОРЯДОК ВЫПОЛНЕНИЯ

9.2.3 Снятие и установка главного и исполнительного цилиндров Saab 95

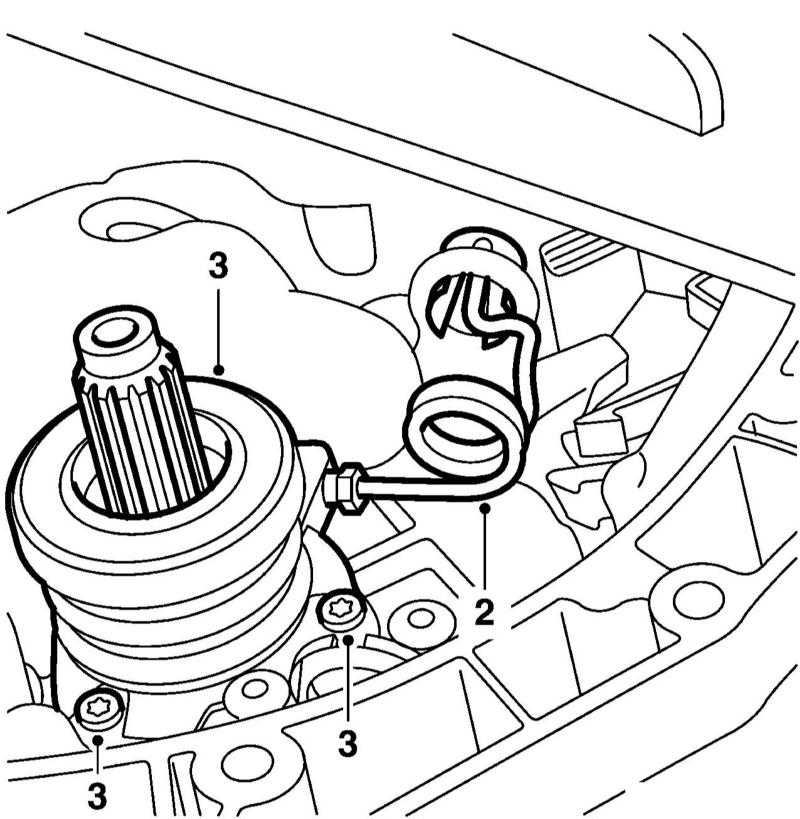

  1. Снимите РКПП (см. Главу Ручная коробка переключения передач) и отсоедините от цилиндра подающую трубку (2).
  1. Выверните три болта крепления (3) исполнительного цилиндра и снимите его.
  2. Смажьте болты крепления цилиндра фиксирующим герметиком и закрепите цилиндр.
  3. Установите на главный цилиндр подающую трубку и прокачайте его перед установкой РКПП (см. Раздел Прокачка сцепления и его исполнительного цилиндра).
  4. Установите РКПП и прокачайте сцепление (см. Раздел Прокачка сцепления и его исполнительного цилиндра).
