Снятие и установка э/м клапанов АТ, их корпуса и его крышки
|
|
Клапаны управления давлением и блокировкой не подлежат замене. Ниже приводнится описание на примере АТ AF33-5.
|
|
|
- Поддомкратьте автомобиль и установите его на подпорки.
|

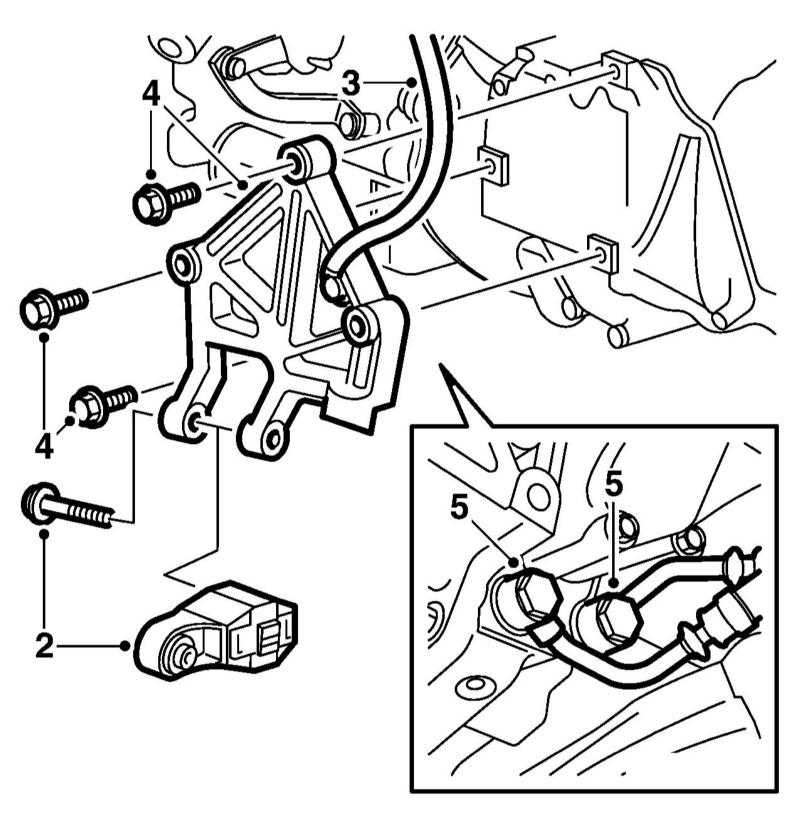

- Снимите с кронштейна опору (2) и провод массы (3), после чего отдайте болты (4) крепления кронштейна и снимите его. Отсоедините шланги маслоохладителя (5).
|
|
|
Приготовьтесь к сбору масла, вытекающего из шлангов. После снятия шлангов закупорьте их.
|
|

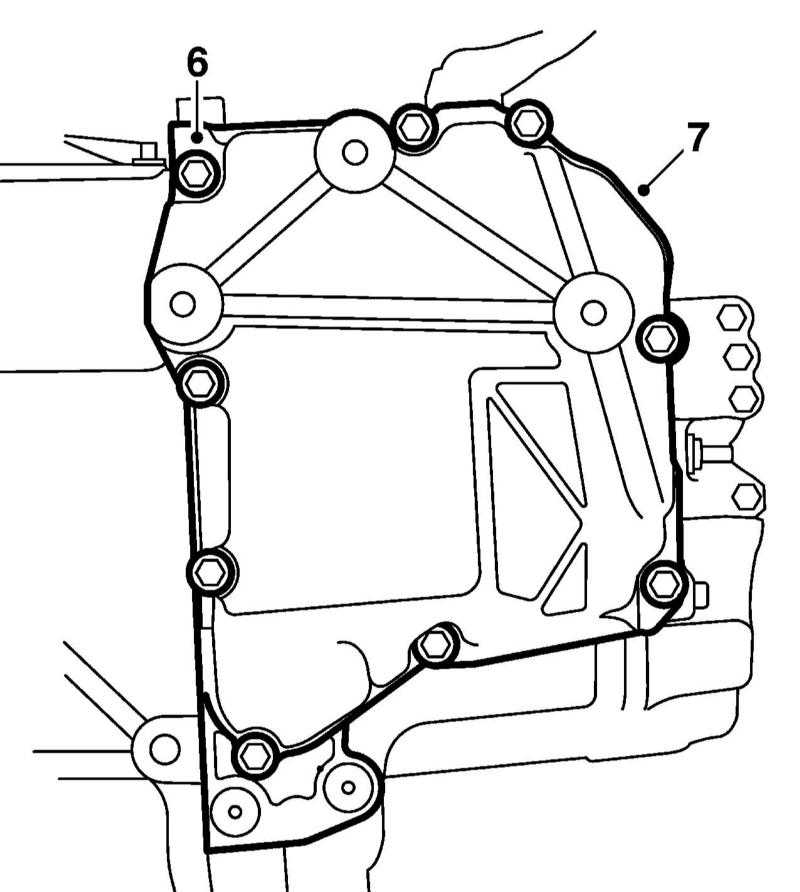

- Выверните болты (6) крепления крышки клапанной сборки и снимите крышку (7), сбив её молотком с резиновым бойком.
|
- Разъедините разъём заменяемого э/м клапана переключения (2), выверните болт его крепления (3), и снимите клапан.
|

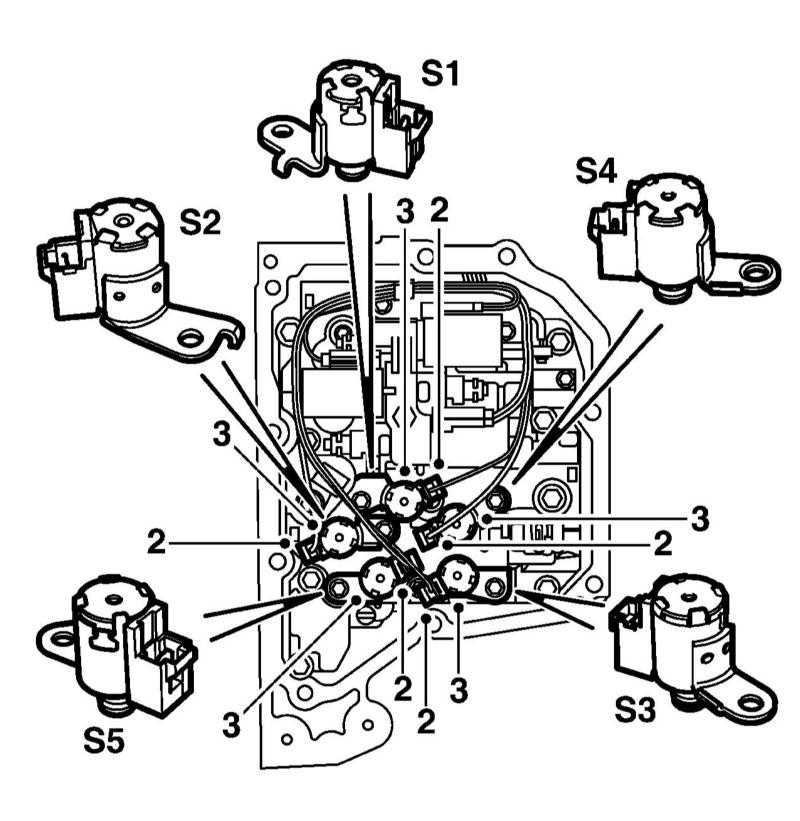

Снятие э/м клапанов переключения АТ AF33-5.
|
|

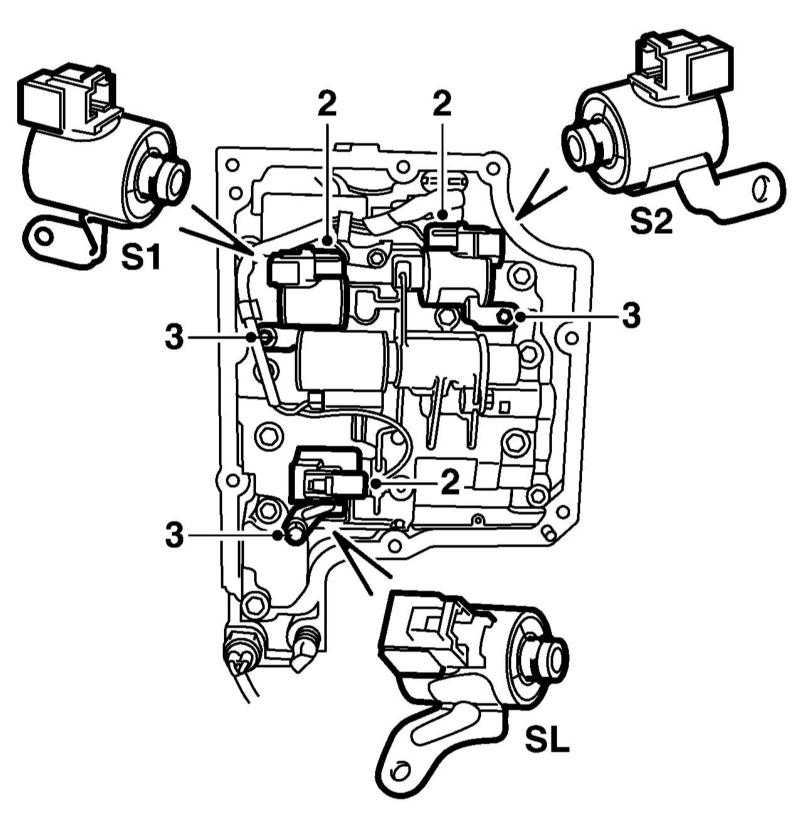

Снятие э/м клапанов переключения АТ AF30.
|
- При снятии клапанной сборки разъедините разъёмы (2) всех э/м клапанов, а также датчика температуры ATF. Выверните болты (3) крепления клапанной сборки.
|

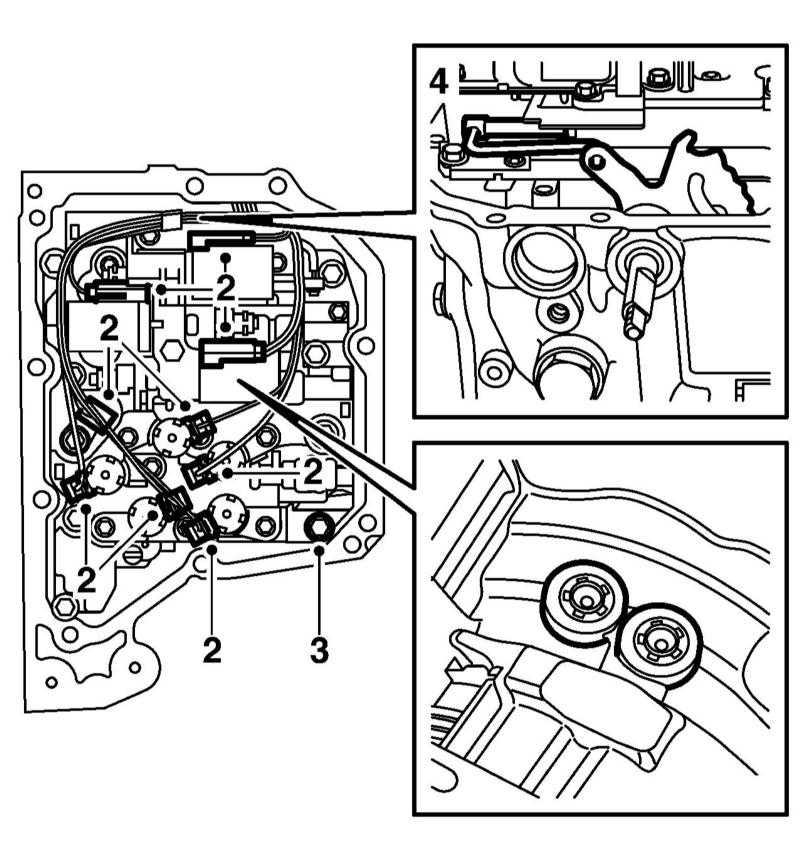

Разъёмы э/м клапанов и датчика температуры ATF, болты крепления клапанной сборки (AF33-5).
|
|

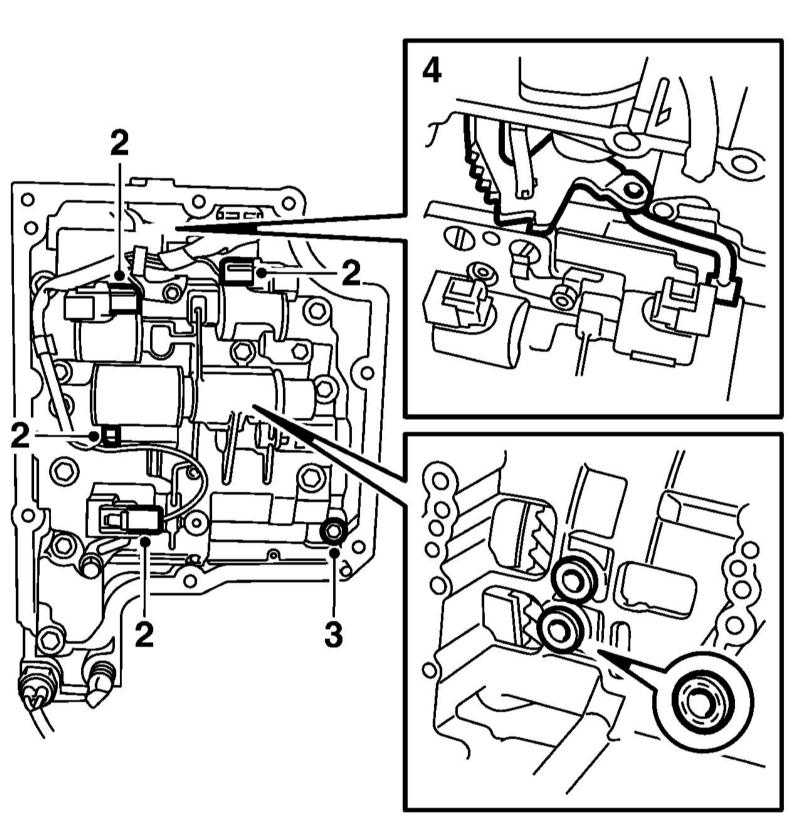

Разъёмы э/м клапанов и датчика температуры ATF, болты крепления клапанной сборки (AF30).
|
|
|
Болты крепления клапанной сборки имеют разную длину.
|
- Аккуратно отсоедините клапан (4) ручного управления от рычага селектора и снимите клапанную сборку.
|
|
Не потеряйте два уплотнительных кольца клапанной сборки.
|
- Установка производится в обратном порядке.
|
|
Перед установкой крышки очистите её и снимите с неё остатки уплотнительный материалов, после чего нанесите на её сопрягаемые поверхности полоску герметика толщиной 1 мм. Резьбу болтов крепления крышки обработайте фиксирующим герметиком.
|
- В заключение установки проверьте уровень ATF и при необходимости откорректируйте его (см. Главу
Настройки и текущее обслуживание автомобиля).
|
|
