Сааб 95. Регулировка, снятие и установка привода переключения передач и замка зажигания



Сааб 95. Регулировка, снятие и установка привода переключения передач и замка зажигания

Регулировка, снятие и установка привода переключения передач и замка зажигания

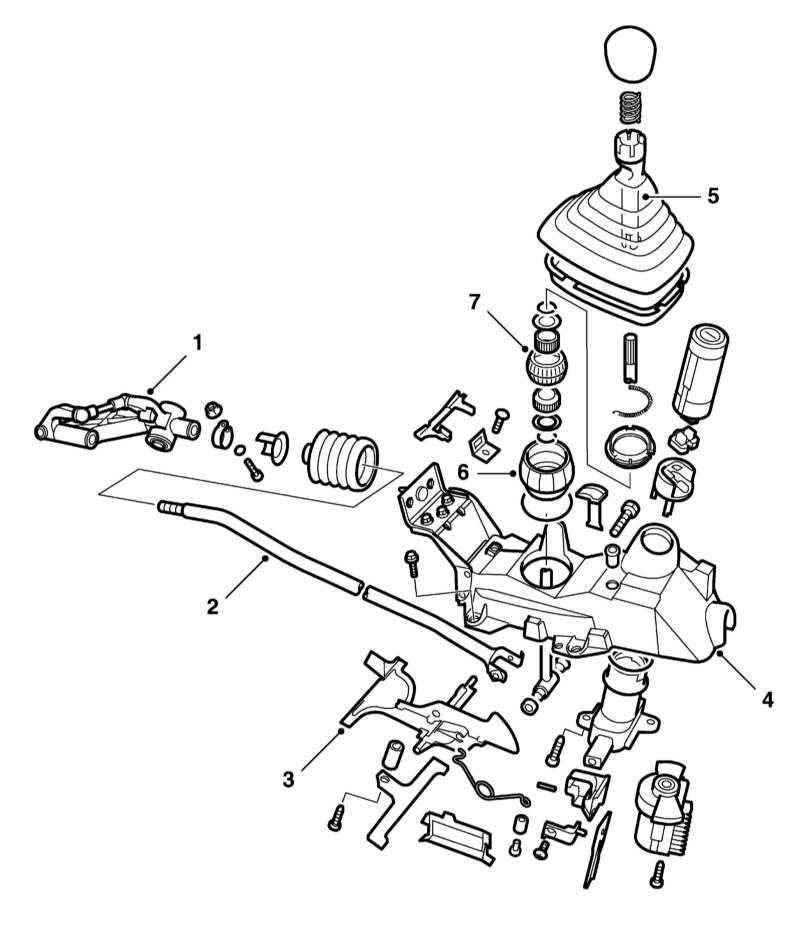

Компоненты привода переключения передач

7.4 Регулировка, снятие и установка привода переключения передач и замка зажигания Saab 95

1 — Тяга
2 — Шток
3 — Стопорная пластина
4 — Кожух рычага

5 — Рычаг
6 — Обойма
7 — Шарнир

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите кожух рычага переключения передач (см. Раздел Снятие и установка кожуха рычага переключения передач).
  2. Снимите держатель (2) стопорной пластины (4) и удерживающую её пружину (3).
  3. При помощи отвёртки отпустите фиксатор (4) и вытяните стопорную пластину вместе с её пластиковым кронштейном. Снимите ограничитель отклонения (5). При необходимости снимите замок зажигания, вывернув винты его крепления.
  4. Установите рычаг переключения передач в положение передачи заднего хода и выверните болт его крепления к штоку переключения передач. При необходимости замените втулки рычага.
  5. Снимите рычаг переключения передач и обойму, аккуратно сжав отвёрткой три фиксатора на обойме.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите обойму и рычаг в кожух, следя за тем, чтобы уплотнительное кольцо находилось между обоймой и кожухом.
  2. Закрепите рычаг на штоке и установите ограничитель отклонения.
  3. Установите стопорную пластину и удостоверьтесь, что 2 её подшипника находятся на месте.
  4. Защёлкните фиксаторы стопорной пластины, установите её кронштейн и пружину.
7.4 Регулировка, снятие и установка привода переключения передач и замка зажигания Saab 95

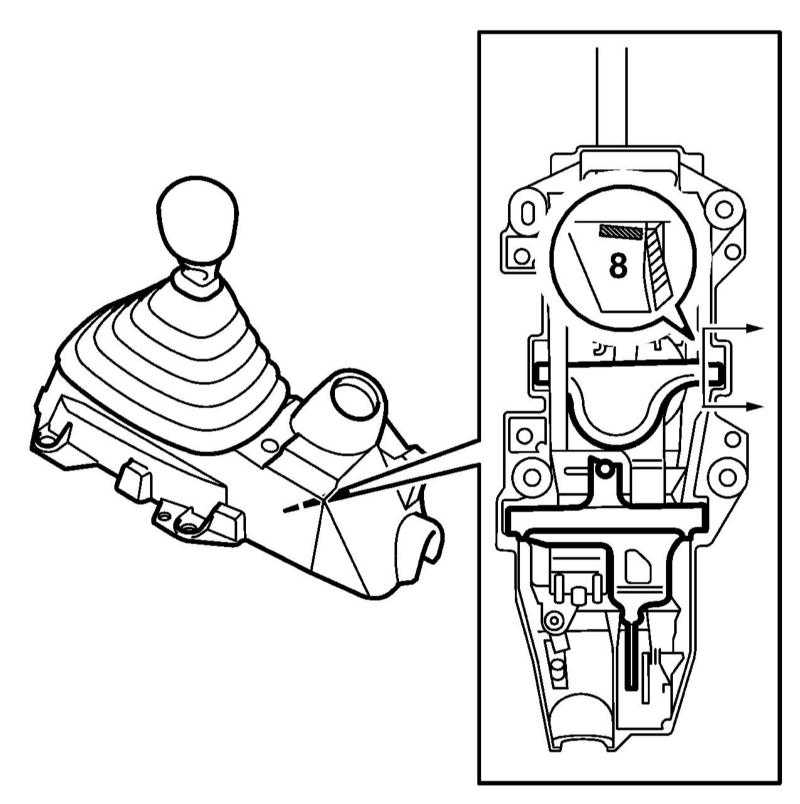

  1. Отрегулируйте положение стопорной пружины при помощи винта на её держателе, который должен быть на уровне с выступом на кожухе.

При регулировке ограничитель наклона не должен соприкасаться со стопорной пластиной.

  1. Установите кожух рычага переключения передач.

Регулировка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Проверьте исправность включения всех передач.
  2. При необходимости отрегулируйте механизм привода переключения передач.
