Сааб 95. Снятие и установка впускного трубопровода



Сааб 95. Снятие и установка впускного трубопровода

Снятие и установка впускного трубопровода

 ПОРЯДОК ВЫПОЛНЕНИЯ

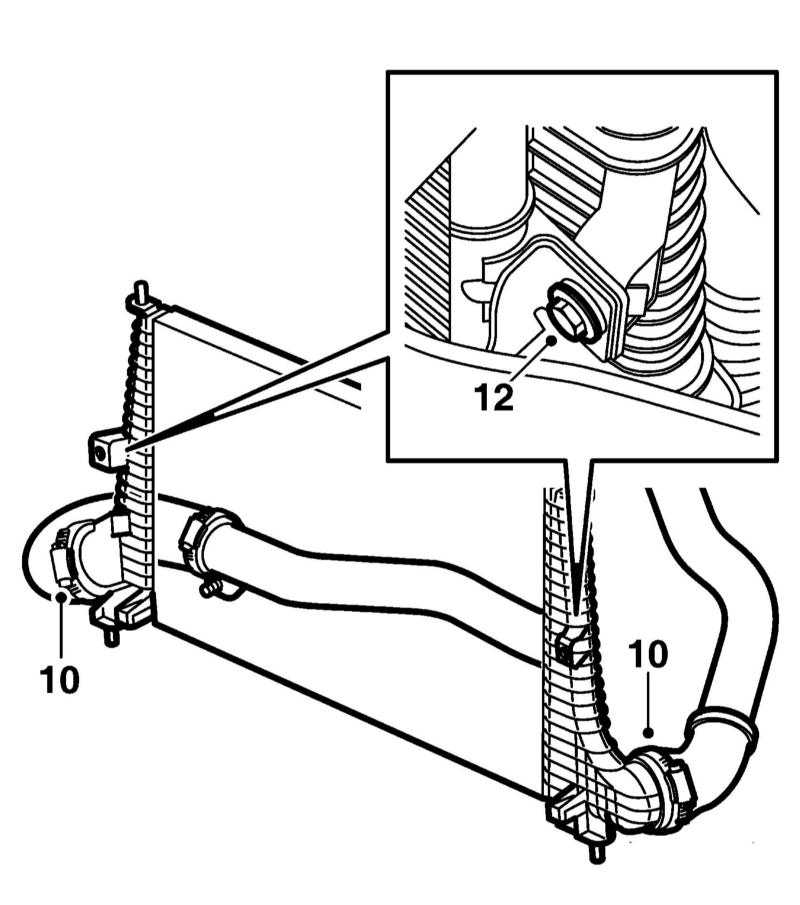

  1. Отсоедините подающую трубку от турбокомпрессора и датчика MAF, после чего снимите верхнюю крышку двигателя.
5.4.3 Снятие и установка впускного трубопровода Saab 95

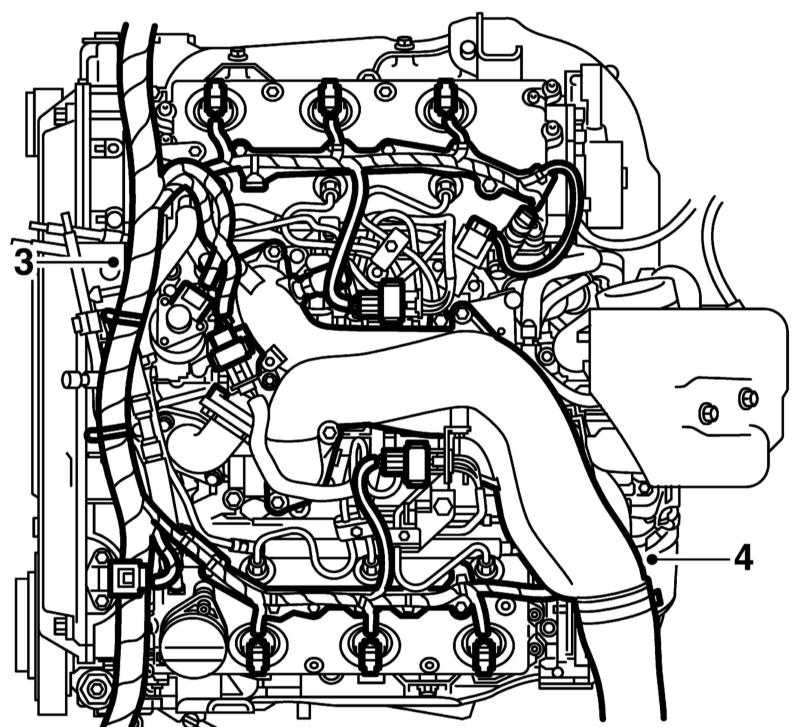

  1. Разъедините разъёмы, снимите передний кабельный канал и сдвиньте в сторону электропроводку двигателя (3 на иллюстрации).
  1. Снимите верхнюю секцию впускного трубопровода и кронштейн турбокомпрессора (4 на иллюстрации).
5.4.3 Снятие и установка впускного трубопровода Saab 95

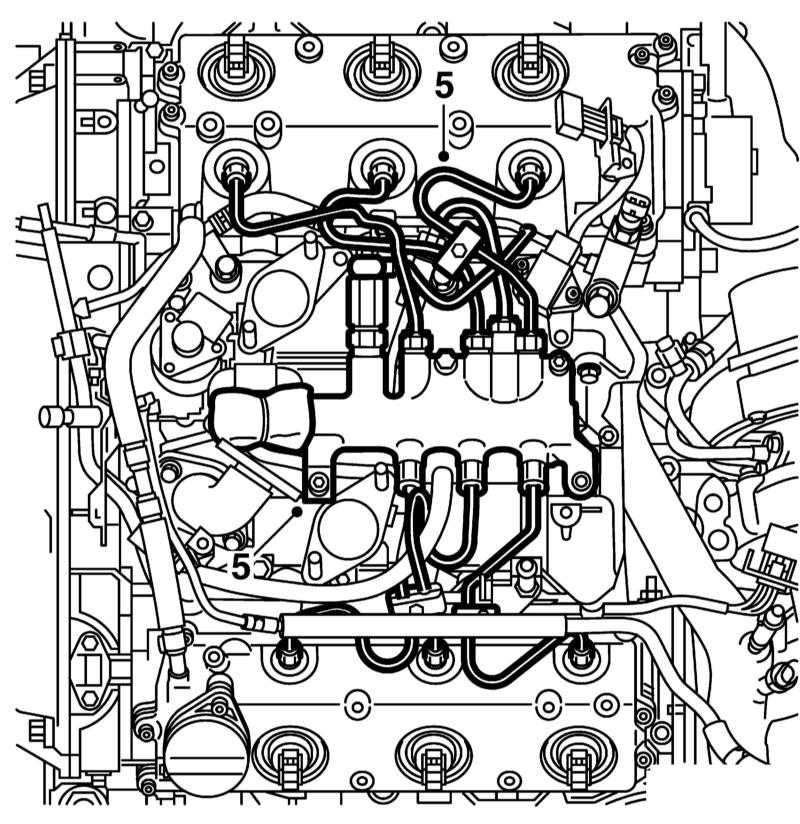

  1. Снимите топливные трубки и топливную распределительную магистраль.
5.4.3 Снятие и установка впускного трубопровода Saab 95

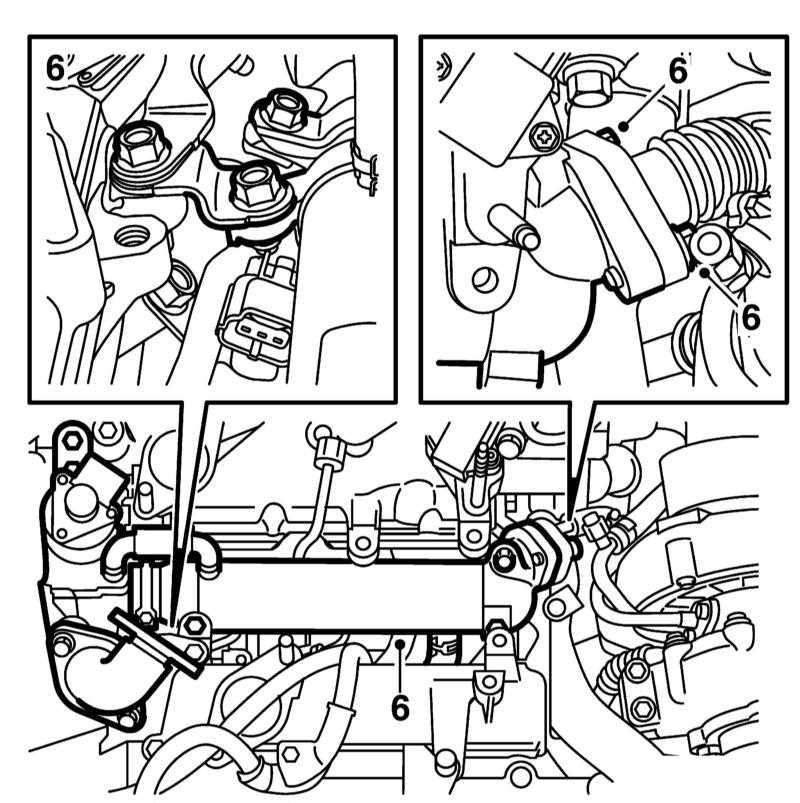

  1. Снимите клапан EGR и водяной шланг. Отсоедините и отложите в сторону трубку EGR с водяной рубашкой, а также трубку к турбокомпрессору.
5.4.3 Снятие и установка впускного трубопровода Saab 95
  1. Снимите трубку вентиляции картера (7 на иллюстрации) и нижнюю секцию впускного трубопровода (8) с обоих блоков цилиндров.
  1. Установка производится в обратном порядке. Предварительно очистите сопрягаемые поверхности и установите новые прокладки. Кроме того, используйте новые уплотнения разбиравшихся соединений, а также новые подающие топливные трубки.
