Снятие и установка вентилятора отопителя
|
|
- Выключите режим циркуляции и выключите зажигание.
- Снимите рычаги стеклоочистителей и резиновые уплотнения с их шпинделей.
- Отсоедините от центра переборки двигательного отсека её уплотнение.
|
|
Боковые фиксаторы не снимайте.
|
- Снимите обтекатель ветрового стекла. Для отсоединения обтекателя от стекла потяните обтекатель вперёд.
- Высвободите водозащитный экран из фиксаторов и снимите его.
- Выверните 4 болта крепления механизма стеклоочистителей и снимите его, разъединив разъём.
|

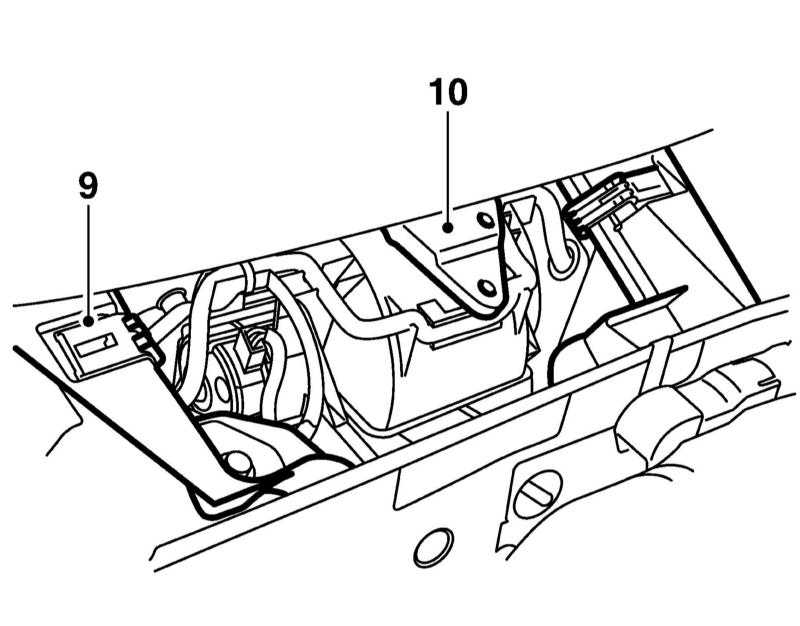

- Отдайте 2 гайки на переднем краю рамки вкруг вентилятора отопителя, высвободите её из двух фиксаторов и снимите её (9 на иллюстрации).
|
- Выверните 3 болта и снимите кронштейн рычагов стеклоочистителей (10
на иллюстрации), расположенный над вентилятором отопителя.
|

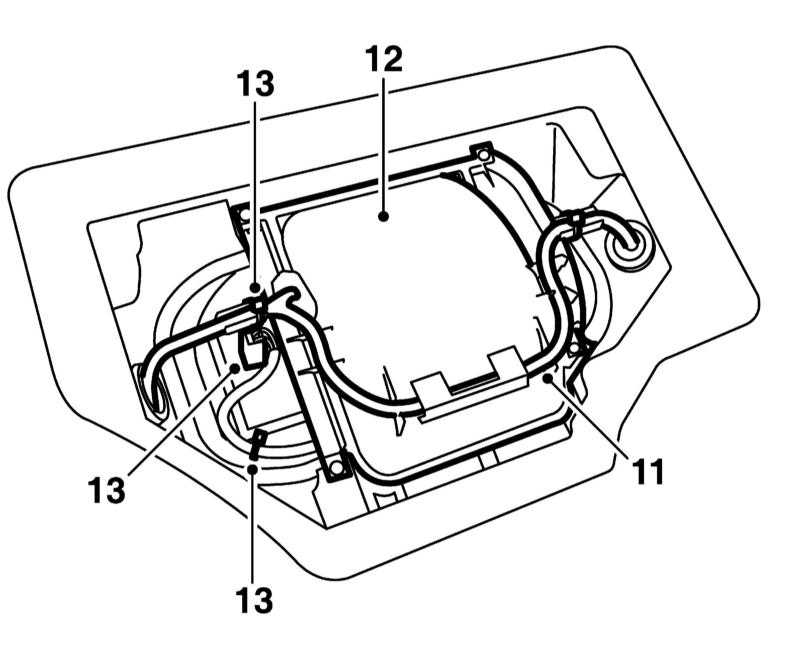

- Отсоедините жгут электропроводки от крышки вентилятора (11 на иллюстрации), выверните 4 болта и снимите крышку (12).
|
- Приподнимите вентилятор отопителя, разъедините его разъём и разрежьте кабельные стяжки его электропроводки (13 на иллюстрации).
- Вытяните вентилятор вбок.
- Установка производится в обратном порядке.
|
|
