16.16 Снятие и установка на место рулевой колонки, блокировочного замка   и замка зажигания Saab 9000

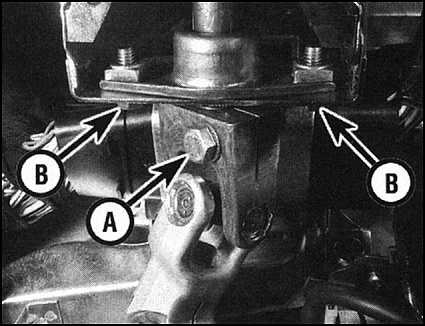

Нижний подшипник и карданный шарнир соединения рулевой колонки с промежуточным валом

А — Верхний стяжной болт
В — Крепежные болты кожуха нижнего подшипника


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод батареи и уберите его в сторону от клеммы.
2. Снимите рулевое колесо (Раздел Снятие и установка на место рулевого колеса).
3. Снимите винты, затем, подняв, отсоедините верхнюю и нижнюю секцию кожуха рулевой колонки (см. Главу Кузовные работы).
4. Для отсоединения от рулевой колонки жгута проводов перережьте кабельный хомут.
5. Снимите сборку переключателя колонки (см. Главу Система электрооборудования). Для облегчения последующей установки на место промаркируйте кабели, затем подвяжите их в стороне от рабочей зоны.
6. Отдайте винты и снимите звукоизоляционную панель под передней панелью (“торпедо”) (см. Главу Кузовные работы).
7. Снимите рукав вентиляции пола под передней панелью.
8. Найдите карданный шарнир соединения вала рулевой колонки с промежуточным валом. Ослабьте и снимите верхний стяжной болт шарнира с его стороны обращенный к рулевой колонке и извлеките болт из шлицевого вала.
9. С помощью специальных плоскогубцев снимите кольцевой зажим в основании вала рулевой колонки.
10. На автомобилях, оборудованных подушкой безопасности со стороны водителя / вспомогательной системой безопасности (SRS), ослабьте и снимите со скобы держателя поперечный болт. 16.16 Снятие и установка на место рулевой колонки, блокировочного замка   и замка зажигания Saab 9000

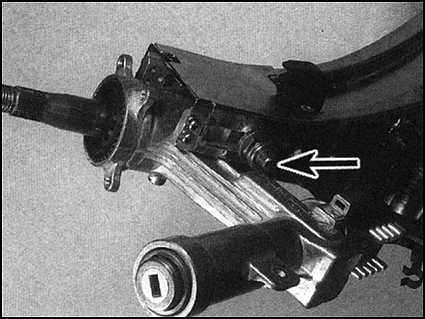

11. На автомобилях оборудованных механизмом регулировки рулевой колонки, воспользовавшись в качестве выколотки кернером выбейте из регулировочного шпинделя цилиндрическую направляющую втулку. Сделайте пометку об ориентации шпинделя по отношению к отливке сборки блокировочного замка - это поможет при сборке. Ослабьте гайку на конце шпинделя, затем снимите ее вместе с шайбой и выньте шпиндель.

Для удерживания в процессе этой операции регулировочного шпинделя, воспользуйтесь торцевым 6-гранным стержнем.

12. Возьмитесь за рулевую колонку под передней панелью и толкните ее вверх, сняв с нижнего подшипника. Теперь вал, блокировочный замок рулевой системы и выключатель зажигания могут быть извлечены как единая сборка.

Не допускайте разделение двух половинок шлицевого соединения рулевой колонки. Отсоедините от клемм выключателя электрический разъем.

Установка на место

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите сборку блокировочного замка на свое посадочное место в передней панели. Наденьте рулевую колонку на нижний подшипник.
2. Там где он имеется, соберите регулировочный механизм рулевого колеса, вставив шпиндель в сборку блокировочного замка, а затем установив на место шайбу и затянув гайку. Удостоверьтесь, что регулировочный шпиндель правильно выровнен, затем с помощью кернера и киянки вставьте в гнездо шпинделя цилиндрическую направляющую втулку.
3. Для установки натяжения регулировочного механизма установите рычаг зажима в положение “Разомкнуто” и медленно затяните гайку шпинделя. Натяжение считается правильным если при движении рулевого вала внутрь и наружу сопротивление только начинает ощущаться. Установите рычаг зажима в положение “Замкнуто” и удостоверьтесь что вал вращается свободно, однако не двигается в осевом направлении (применяйте силу в разумных пределах).

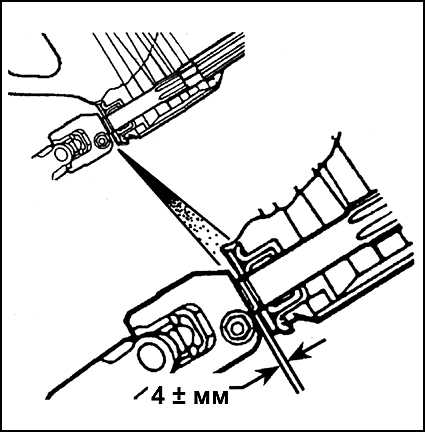

4. Установите на нижнюю часть вала рулевой колонки кольцевой зажим. Наденьте карданный шарнир на оба вала и установите на место стяжные болты и гайки. Удостоверьтесь, что нижний стяжной болт находится под ограничителем на промежуточном валу. Для обеспечения правильного зазора между концом фланца карданного шарнира и скобой рулевой колонки, отрегулируйте верхний стяжной болт. В заключении затяните стяжные болты с требуемым усилием. 16.16 Снятие и установка на место рулевой колонки, блокировочного замка   и замка зажигания Saab 9000

Установка на место производится инверсно в следующем порядке:

   а) Установите на место рукав вентиляции пола.
   b) Установите под переднюю панель (“торпедо”) звукоизоляционную панель.
   с) Установите на рулевую колонку сборку переключателя (обратитесь к Разделу Снятие и установка на место нижнего рычага задней подвески), и подсоедините жгут проводов. При подсоединении клемм пользуйтесь сделанными предварительно метками. Закрепите жгут кабельным хомутом.
   d) Установите на место кожух рулевой колонки.
   e) Установите на место рулевое колесо (Раздел Снятие и установка на место рулевого колеса). Проверьте правильность установки рулевого колеса относительно колес при движении автомобиля.
   f) Там где имеется, установите блок вращающегося контакта и модуль подушки безопасности (Глава Кузовные работы).
