Сааб 9000. Снятие и установка на место поддона картера



Сааб 9000. Снятие и установка на место поддона картера

Снятие и установка на место поддона картера

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Взведите ручной тормоз и поддомкратьте автомобиль спереди и сзади, установив его на осевые подпорки (обратитесь к Разделу Поддомкрачивание, буксировка и смена колес). Отсоедините отрицательный провод батареи.
2. Слейте двигательное масло, затем очистите и установите на место сливную пробку, затянув ее с требуемым усилием. В случае, если подходит срок замены двигательного масла и фильтра, рекомендуется также снять масляный фильтр и установить новый. После сборки в двигатель может быть залито свежее двигательное масло. Полная информация приведена в Главе Текущее обслуживание.
3. Снимите правое переднее колесо, затем снимите молдинг переднего крыла и переднюю секцию локера арки колеса.
4. Работая под аркой колеса, отвинтите и снимите гайки правой передней и задней опоры двигателя.
5. В соответствии с инструкциями, приведенными в Главе Топливная и выхлопная системы снимите лямбда-датчик и приемную выхлопную трубу.
6. Вывинтите и снимите сквозной болт крепления реактивной штанги к правой верхней опоре двигателя.
7. Подсоедините к подъемной серьге двигателя подъемный такелаж, затем приподнимите правую переднюю сторону двигателя так, чтобы снять нагрузку с опоры. Удостоверьтесь в надежности подъемного такелажа и его соответствии поднимаемому весу - в процессе снятия поддона картера двигатель будет оставаться подвешенным на лебедке.
8. Отдайте и снимите нижний болт и шпильку крепления поддона картера к трансмиссии. Для снятия шпильки сначала ослабьте гайку на несколько витков резьбы, затем навинтите вторую гайку и, затянув их, вывинчивайте шпильку за нижнюю гайку.

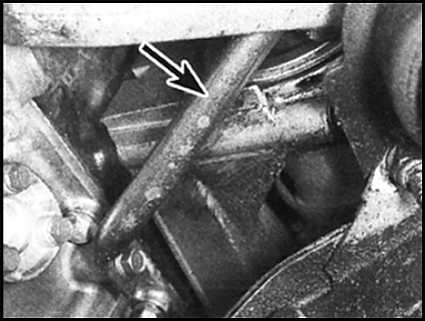

9. Там где имеется, работая из-под автомобиля, отболтите и снимите скобу нижней опоры двигателя и упорной штанги. 4.10 Снятие и установка на место поддона картера Saab 9000
10. На ранних моделях, отболтите скобу трубки измерительного щупа (если установлена) и извлеките трубку с манжетой из задней части поддона картера.
11. Там где имеется, отсоедините провода датчика уровня масла, затем отвинтите установочные болты и снимите датчик с поддона картера. Снимите прокладку.
12. Там где имеются, отдайте болты и снимите с поддона картера скобу и трубку возврата масла к блоку системы турбонаддува.
13. Под автомобилем опустите вниз брызговик для обеспечения доступа к двум резиновым пробкам на дне блока трансмиссии. Выковырните пробки и с помощью торцевого ключа с удлинителем отдайте задние болты крепления поддона картера к блоку цилиндров.
14. Работая под правым крылом, снимите переднюю и заднюю панели для обеспечения доступа к задней части двигателя.
15. С помощью торцевого ключа отдайте болт крепления упорной штанги арки правого крыла к подрамнику.
16. Отдайте и снимите 2 болта крепления правого переднего угла подрамника к днищу кузова.
17. С помощью рычага опустите вниз угол подрамника и вставьте между днищем кузова и подрамником деревянный блок толщиной около 3 см.
18. В прогрессивном порядке отвинтите и снимите болты крепления поддона картера к блоку цилиндров, оставив на своих местах 1 или 2 болта для предупреждения падения поддона картера. На некоторых моделях может потребоваться сперва снять тепловой щит выхлопной системы.
19. Снимите оставшиеся болты и опустите поддон картера на землю. Если поддон картера прикипел к блоку двигателя, освободите его путем похлопывания по поддону ладонью.

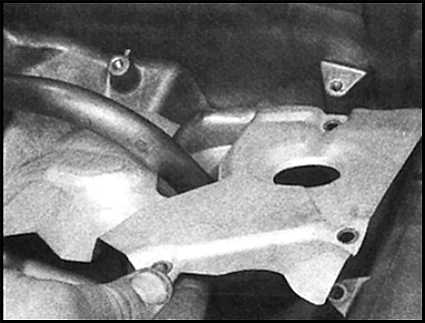

20. При снятии поддона картера, воспользовавшись возможностью, снимите и проверьте маслозаборную трубку/фильтр на предмет обнаружения признаков ее блокирования или повреждений - осмотрите также уплотнительное кольцо на двигателях, оснащенных балансировочными валами. 4.10 Снятие и установка на место поддона картера Saab 9000
4.10 Снятие и установка на место поддона картера Saab 9000

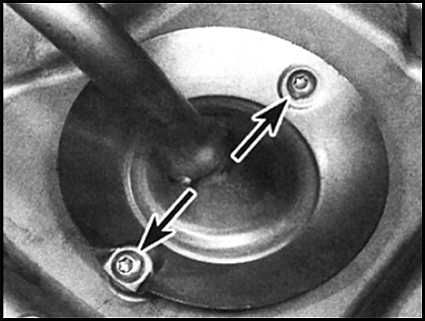

21. При необходимости отболтите заборную трубку / фильтр и прочистите или замените ее. 4.10 Снятие и установка на место поддона картера Saab 9000

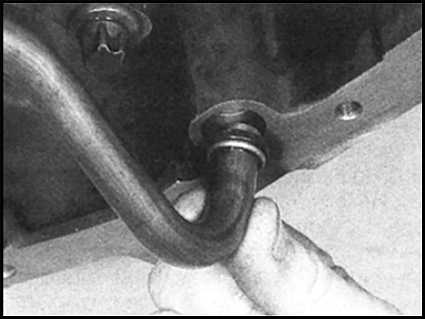

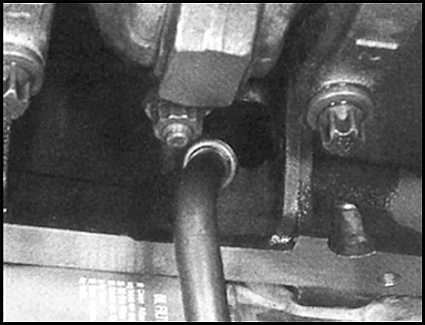

22. На двигателях В204 и В234 (оснащенных балансировочными валами) снимите передающую трубку путем извлечения ее из блока картера. 4.10 Снятие и установка на место поддона картера Saab 9000
4.10 Снятие и установка на место поддона картера Saab 9000

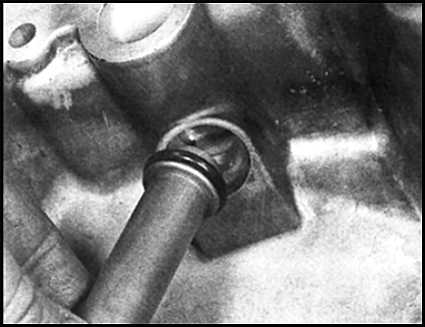

23. Затем сдвиньте ее в сторону от кожуха масляного фильтра. Снимите уплотнительные кольца с каждого конца трубки. 4.10 Снятие и установка на место поддона картера Saab 9000

Установка на место

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Удалите все следы старого герметика с сопрягаемых поверхностей блока цилиндров / поддона картера. Затем начисто протрите чистой ветошью внутренние поверхности поддона картера и двигателя. На двигателе В202 установите на место маслозаборную трубку / фильтр или передающую трубку (вместе с новыми уплотнительными кольцами) на двигателях, оснащенных балансировочными валами.

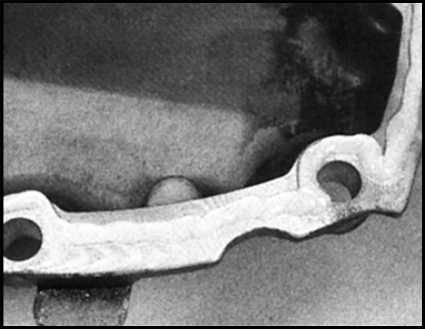

2. Удостоверьтесь, что сопрягаемые поверхности поддона картера и блока цилиндров / картера, являются чистыми и сухими, затем нанесите на фланец поддона картера подушку подходящего герметика. 4.10 Снятие и установка на место поддона картера Saab 9000
3. Приложите к блоку двигателя поддон картера и установите на место болты его крепления, затягивая их в прогрессивном порядке с требуемым усилием.
4. Установите резиновые пробки картера трансмиссии и отогните в прежнее положение пластину брызговика. Там, где требуется, установите на место тепловой щит выхлопной системы.
5. Извлеките деревянный брусок, затем установите 2 болта крепления переднего правого угла подрамника к днищу кузова, затяните болты.
6. Установите на место болт крепления упорной штанги правой арки колеса в подрамнику.
7. Установите на место на поддон картера скобу и трубку возврата масла системы турбонаддува, затем затяните установочные болты. Удостоверьтесь, что уплотнительное кольцо правильно установлено на трубке.
8. Очистите контактные поверхности и установите на место в поддон картера датчик уровня масла, использовав новую прокладку. Крепко затяните винты.
9. Проверьте состояние уплотнительного кольца, при необходимости замените его, затем установите на место нижнюю часть поддона картера трубку измерительного щупа и затяните болты скобы.
10. Установите на заднюю опору двигателя скобу и упорную штангу, затяните установочные болты.
11. Установите на место и затяните нижний болт и шпильку крепления поддона картера к трансмиссии.
12. Опустите двигатель на шпильки опоры и снимите подъемный такелаж.
13. Там, где имеется, установите на блок цилиндров скобу, затем вставьте и затяните сквозной болт крепления реактивной штанги к правой верхней опоре двигателя.
14. Установите на место приемную выхлопную трубу и лямбда-датчик (см. Главу Топливная и выхлопная системы).
15. Установите на место и затяните установочные гайки опоры двигателя.
16. Установите на место заднюю панель и переднюю секцию локера арки колеса и молдинг под правой передней аркой колеса.
17. Установите на место правое переднее колесо и опустите автомобиль на землю.
18. Залейте в двигатель требуемое количество двигательного масла нужного сорта (см. Главу Текущее обслуживание).
19. Запустите двигатель и прогрейте его до нормальной рабочей температуры. Осмотрите линию соединения поддона картера и блока двигателя на предмет обнаружения утечек.
