Путевой компьютер
|

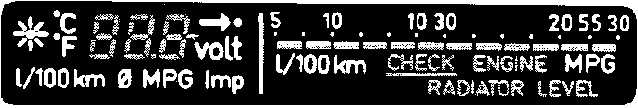

Дисплей путевого компьютера EDU (автомобили с РКПП) |
|
Дисплей путевого компьютера EDU (автомобили с РКПП) |
|

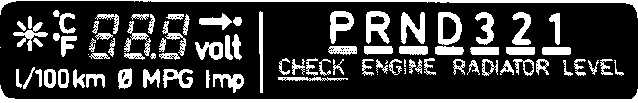

Дисплей путевого компьютера EDU (автомобили с АТ) |

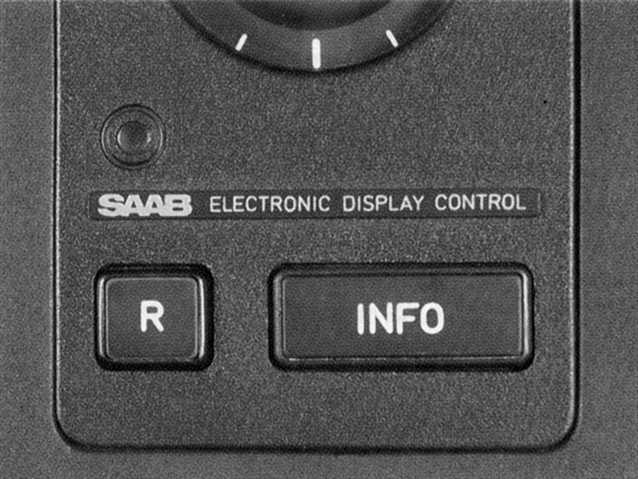

Выполняет различные функции в зависимости от модели Вашего автомобиля и от его комплектации. Две кнопки управления
расположены под часами, а под спидометром расположен дисплей, на котором может
отображаться следующая информация:
— Среднее потребление топлива
— Текущее потребление топлива. На автомобилях с РКПП эта информация отображается
горизонтальным прямоугольником на правой стороне дисплея.
— Расстояние, которое может пройти автомобиль на оставшемся в баке топливе при
среднем его потреблении. Когда это расстояние уменьшается до 50 км и установлен
какой-либо другой режим, на дисплее мигает стрелка.
— Внешняя температура. Если внешняя температура находится в диапазоне от +3°С
до -3°С и зажигание включено, температура обязательно отображается на дисплее
вместо напряжения аккумулятора. Внешняя температура продолжает отображаться
на дисплее до тех пор, пока с помощью клавиши INFO не будет установлен другой
режим, или пока внешняя температура не выйдет из диапазона от +6°С до -6°С.
Внешняя температура также отображается при движении автомобиля по дороге.
— Напряжение аккумулятора. Напряжение аккумулятора отображается при включении
зажигания. При запуске двигателя запоминается и затем отображается минимальное
значение напряжения. После начала движения компьютер возвращается к последнему
ранее выбранному режиму. Заметив падение напряжения при запуске двигателя, можно
сделать некоторые выводы о состоянии аккумулятора.
Эта информация отображается в левой части дисплея под спидометром. Для изменения
режима дисплея необходимо нажать несколько раз клавишу INFO, пока на дисплее
не появится нужная информация.
На правой части дисплея автоматически отображаются следующие сообщения:
— CHECK ENGINE (проверьте двигатель)
— CHECK RADIATOR LEVEL (проверьте уровень жидкости в радиаторе)
При включении зажигания отображаются оба сообщения, а затем через четыре секунды
исчезают.
CHECK ENGINE. Это сообщение появляется при неисправности системы впрыска или
зажигания. Автомобиль может продолжать двигаться с несколько уменьшенной нагрузкой
на двигатель. Необходимо проверить системы двигателя на станции техобслуживания.
CHECK RADIATOR LEVEL. Это сообщение появляется при понижении уровня охлаждающей
жидкости в расширительном бачке.
PRND 321. На автомобилях с АТ выбранный режим отмечается оранжевым прямоугольником
под соответствующим символом.
Выбор единиц измерения
Для выбора единиц измерения следует одновременно нажать клавишу INFO и R и удерживать их нажатыми в течение не менее четырех секунд. При каждом таком нажатии устанавливается один из следующих наборов единиц измерения:— литры/100 км, километры, °С
— мили/галлон (галлон США), мили, °F
— мили/галлон (имп. галлон), мили, °F
— мили/галлон (имп. галлон) мили, °С
Установка режимов компьютера
Для установки режимов отображения среднего потребления топлива и расстояния, которое может пройти автомобиль на оставшемся в баке топливе, необходимо нажать клавишу R и удерживать ее нажатой не менее четырех секунд. Появление на дисплее символа - - - означает, что он переустановлен.После установки вычисление среднего потребления топлива начинается заново со значения 10 литров/100 км. Показание дисплея автоматически обновляется при израсходовании 1000 литров топлива или после пробега очередных 10000 км.
Включение и выключение дисплея
Чтобы выключить дисплей, необходимо быстро одновременно нажать две клавиши R и INFO и удерживать их нажатыми не менее 4 секунд.Дисплей включается при нажатии какой-либо из этих клавиш, при включении/выключении зажигания или при поступлении на компьютер предупреждающих сообщений.
Коды неисправностей
При обнаружении неисправности одним из датчиков компьютера сразу после включения зажигания в левой части дисплея на несколько секунд появляется сообщение ERR. Это сообщение может появиться еще раз при выборе режима, использующего неисправный датчик. Следует устранить неисправность на станции техобслуживания.
|

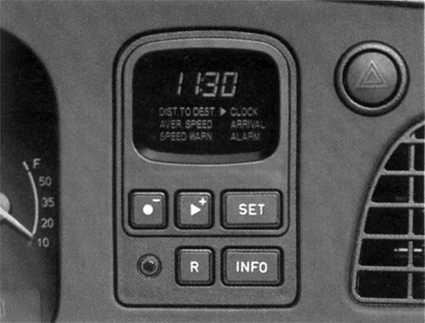

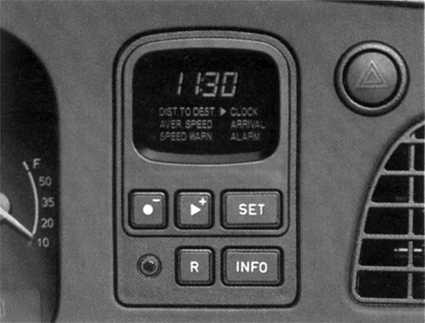

Путевой компьютер SCC |
Путевой компьютер SCC имеет следующие режимы:
— DIST.TO DEST.(расстояние до пункта назначения)— AVER.SPEED (средняя скорость)
— SPEED WARN. (предупреждение о превышении скорости)
— CLOCK (часы)
— ARRIVAL (расчетное время прибытия в пункт назначения)
— ALARM (будильник)
|
Клавиша применяется для установки следующих режимов: — DIST.TO DEST— AVER. SPEED — SPEED WARN. |
|
Клавиша применяется для установки следующих режимов: — CLOCK— ARRIVAL — ALARM |
|
Установку различных режимов компьютера не следует проводить во время движения. |
Часы
|
|
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
||||||||||
|
|
При выключенном зажигании для вызова показания времени, нажмите клавишу INFO. |
Время прибытия в пункт назначения
Этот режим связан с режимами DIST.TO DEST. и AVER. SPEED. Если Вас интересует ориентировочное время прибытия в пункт назначения, установите расстояние до пункта назначения DIST.TO DEST и среднюю скорость AVER. SPEED. При этом будет постоянно вычисляться время прибытия в соответствии с текущей средней скоростью движения.Можно также следить за средней скоростью движения, которую Вы должны поддерживать, чтобы прибыть в пункт назначения в определенное время. Для этого необходимо ввести расстояние до пункта назначения и время прибытия.
Средняя скорость будет вычисляться до прибытия в пункт назначения.
|
Если установить AVER. SPEED с помощью клавиши
|
|
Если установить только расстояние до пункта назначения, будет отображено предполагаемое время прибытия, вычисленное по средней скорости на протяжении 500 метров. После прохождения 500 метров на дисплее отобразится - - - -. |
Чтобы установить режим вычисления ожидаемого времени прибытия по расстоянию до пункта назначения и средней скорости, необходимо выполнить следующее:
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
||||||||||
|
||||||||||
Будильник
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
||||||||
|
Сигнал можно прервать, быстро нажав любую из трех клавиш компьютера SCC. Установить время сигнала, введенное ранее, можно с помощью нажатия клавиши SET в течение 2 секунд, пока цифры не начнут мигать, а затем следует еще раз быстро нажать клавишу SET.
Чтобы сбросить установленное значение, следует нажимать клавишу SET в течение 4 сек. пока на дисплее не появится - - -.
Расстояние до пункта назначения
Этот режим связан с режимами ARRIVAL и AVER. SPEED.|
ПОРЯДОК ВЫПОЛНЕНИЯ |
||||||||
|
Чтобы сбросить установленное значение, следует нажимать клавишу SET в течение четырех секунд, пока на дисплее не появится 0.0.
Если режим DIST. TO DEST. Применяется вместе с режимами AVER. SPEED и ARRIVAL, то при обращении расстояния до пункта назначения в 0.0 значение времени прибытия перестанет изменяться.
При этом будет отображаться фактическая средняя скорость движения.
Расстояние до пункта назначения не может быть вычислено по средней скорости и времени прибытия.
Средняя скорость
Этот режим связан с режимами DIST. TO DEST. и ARRIVAL.Средняя скорость отображается, даже если режимы DIST. TO DEST. и ARRIVAL не установлены. Включение зажигания не прерывает действия режима AVER. SPEED.
Установка режима DIST. TO DEST. прерывает действие режима AVER. SPEED.
Чтобы переустановить режим, следует нажимать клавишу SET в течение 4 секунд, пока на дисплее не появится 0.
После переустановки на дисплее будет отображена средняя скорость за первые 500 метров пройденного пути. Чтобы установить режим AVER. SPEED, связанный с режимами DIST. TO DEST. и ARRIVAL, выполните следующее:
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
||||||||
|
Установленная таким образом средняя скорость будет вычисляться заново каждые 15 секунд.
Если режим AVER. SPEED применяется вместе с режимом DIST. TO DEST. и ARRIVAL, то при обращении расстоянии до пункта назначения в 0 значение времени прибытия перестанет изменяться.
При этом будет отображаться фактическая средняя скорость движения.
Предупреждение о превышении скорости
Предупреждение о превышении скорости может быть установлено для скоростей от 1 до 200 км/час.|
ПОРЯДОК ВЫПОЛНЕНИЯ |
||||||||
|
Если автомобиль будет двигаться со скоростью, превышающей установленную, компьютер будет каждые 6 секунд издавать звуковой сигнал.
Чтобы сбросить установленное значение следует нажимать клавишу SET в течение четырех секунд, пока на дисплее не появится - - - -.
Установить введенное ранее значение скорости можно с помощью нажатия клавиши SET в течение 2 секунд, пока цифры не начнут мигать, а затем следует еще раз быстро нажать клавишу SET.
Выбор единиц измерения
|
Для выбора желаемых единиц измерения следует
одновременно нажать клавиши и удерживать их нажатыми в течение не менее
4 секунд:
|
