Renault Symbol. Электросхема стеклоочистителя и
стеклоомывателя ветрового окна

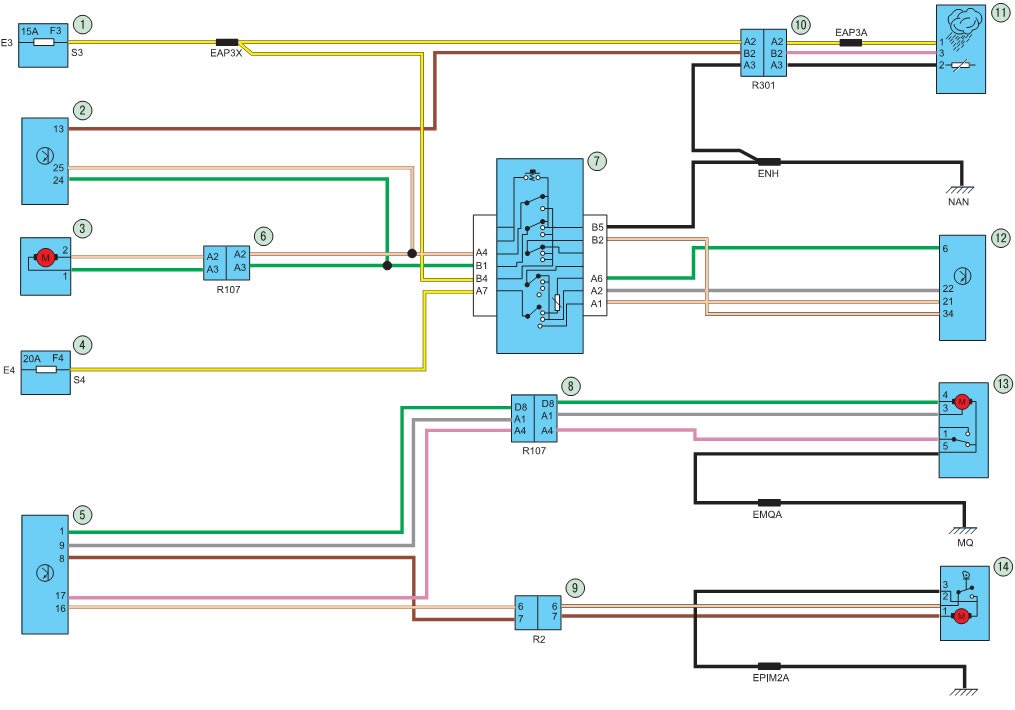

Схема 4. Стеклоочиститель и стеклоомыватель вертового окна: 1,4 -
монтажный блок в салоне; 2,5,12 - блок управления электрооборудованием
салона; В - насос омывателя; 6,8,9,10 - колодка жгута проводов; 7 -
правый подрулевой переключатель; 11 - электронный блок датчика дождя; 13
- моторедуктор трапеции стеклоочистителя; 14 - моторедуктор
стеклоочистителя окна двери задка (на автомобилях с кузовом хэтчбек)
