Renault Symbol. Блок системы безопасности SRC - снятие и
установка
Примечание: Блок управления SRS расположен на центральной консоли.
Перед снятием блока управления заблокируйте его с помощью
диагностического тестера. Применять только тестеры NXR или CUP.
- Отсоедините от центральной консоли чехол рычага переключения передач.
- Отверните болты (А) крепления консоли.
|
Рисунок 8.69.

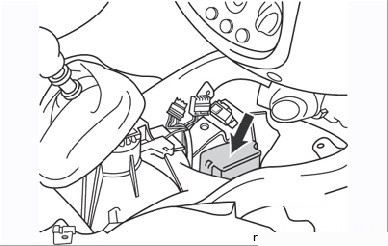

Расположение блока управления системой подушек
безопасности |
|
|
– снимите центральную консоль; блок находится перед рычагом
переключения передач (Рисунок
8.69); |

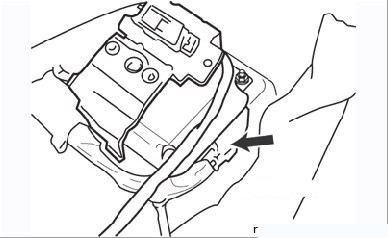

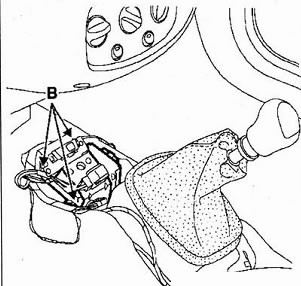

- Отверните гайки (В) крепления блока управления SRS.
Приподнимите блок управпения, отсоедините
разъем проводки и снимите блок. |
|
|

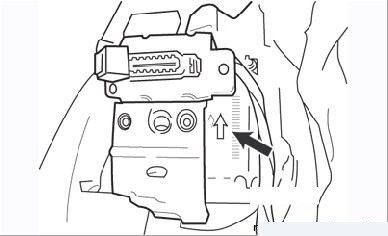

Рисунок 8.72.
Стрелка на блоке должна быть направлена по ходу
движения автомобиля |
|
|
Установка проводится в обратном порядке. Стрелка на корпусе блока
управления должна быть направлена вперед. Разъем блока управления
подсоединяйте после затяжки гаек крепления
– убедитесь в том, что в салоне автомобиля никого нет, и
подключите аккумуляторную батарею. Открыв водительскую дверь,
включите зажигание снаружи автомобиля и убедитесь в том, что в
комбинации приборов загорелась контрольная лампа. |
Разъем блока управления
Примечание: В разъеме блока управления имеются специальные шунты,
предотвращающие под- рыв компонентов системы при отсоединении разъема.
Выводы блока управления (система без боковых подушек, 30-и
штырьковый разъем).
Вывод |
Описание |
1 |
+ преднатяжителя ремня водителя |
2 |
- преднатяжителя ремня водителя |
3 |
+ преднатяжителя ремня пассажира |
4 |
- преднатяжителя ремня пассажира |
5 |
Питание (зажигание ВКЛ.) |
6 |
"Земля" |
7 |
Индикатор системы пассивной безопасности |
8 |
Выключатель блокировки подушки (+) |
9 |
Линия диагностики К |
10 |
+ подушки водителя |
11 |
- подушки водителя |
12 |
Не используется |
13 |
+ подушки пассажира |
14 |
- подушки пассажира |
15 |
Выключатель блокировки подушки (-) |
16-19 |
Шунт |
20 |
"Земля" |
21 |
Шунт |
22 |
Шунт |
23 |
Линия диагностики L |
24 |
Индикатор подушки безопасности пассажира "Air bag OFF" |
25 |
Шунт |
26 |
Шунт |
27 |
Не используется |
28 |
Шунт |
29 |
Шунт |
30 |
Не испопьзуется |
