Renault Symbol. Аудиосистема

Автомагнитолы, устанавливаемые на автомобили, имеют стандартные разъемы DIN. Для снятия автомагнитолы применяются специальные захваты.

Снятие:

– отсоедините от аккумуляторной батареи отрицательный провод;

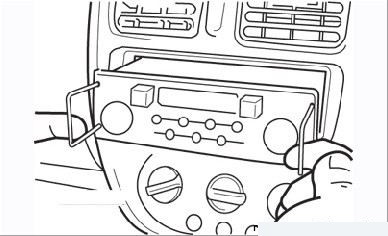

Рисунок 8.63. Снятие автомагнитолы с помощью захватов

– вставьте захваты в отверстия сбоку автомагнитолы до защелкивания (Рисунок 8.63);

– вытяните за установленные захваты автомагнитолу из панели приборов;

– отсоедините контактные разъемы и антенный кабель от задней части автомагнитолы.

Установка проводится в порядке, обратном снятию.

Снятие и установка динамиков

Громкоговорители установлены в панели приборов, передних и задних дверях.

Перед снятием любого громкоговорителя отсоедините провод от отрицательной клеммы аккумуляторной батареи.

Порядок снятия громкоговорителей, установленных в панели приборов:

– снимите верхнюю часть панели приборов (см. раздел «Кузов»);

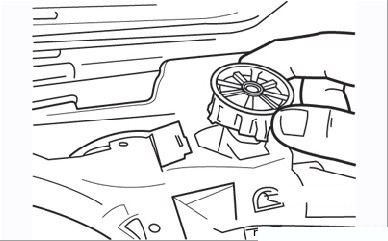

Рисунок 8.64. Отсоединение громкоговорителя от верхней части панели приборов

– отсоедините контактный разъем громкоговорителя и открепите громкоговоритель от верхней части панели приборов (Рисунок 8.64).

Установка проводится в порядке, обратном снятию.

Порядок снятия громкоговорителей, установленных в передних дверях:

– отсоедините декоративную решетку от корпуса громкоговорителя (Рисунок 8.65);

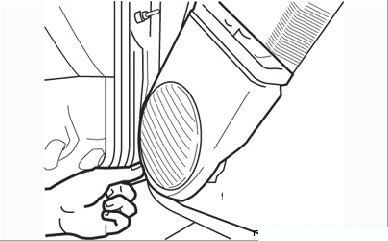

Рисунок 8.65. Отсоединение декоративной решетки от корпуса громкоговорителя на передней двери

– выверните четыре винта крепления громкоговорителя и выньте его из корпуса в двери;

– отсоедините контактный разъем.

Установка проводится в порядке, обратном снятию.

Снятие и установка громкоговорителей, установленных в задних дверях, аналогичны описанным выше.
