Renault Symbol. Насос гидроусилителя - снятие и установка
Снятие:
– отсоедините провод от отрицательной клеммы аккумуляторной
батареи; |
– поднимите переднюю часть автомобиля и установите под кузов
страховочные опоры; |
– снимите правое переднее колесо и грязезащитный щиток
(брызговик) ; |
– снимите ремень привода вспомогательных агрегатов. Снимите
ремень при помощи шестигранного гаечного ключа (1). который
служит для блокировки натяжного ролика после его перемещения; |
– пережмите подводящий шланг струбциной, установив ее как можно
ближе к насосу, чтобы уменьшить утечку рабочей жидкости; (
Приготовьтесь собрать пролитую жидкость) |
Внимание: Под насосом усилителя рулевого управления установлен
генератор. Не допускайте попадания на генератор рабочей жидкости
|

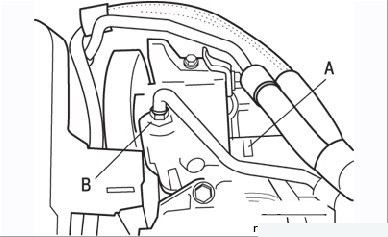

Рисунок 6.22.
Отсоединение подводящего шланга (А) и
трубопровода (В) от насоса гидроусилителя
рулевого управления |
|
|
– ослабьте хомут на шланге и отсоедините шланг от задней части
насоса (Рисунок
6.22); |
– ослабьте штуцер соединения и отведите от насоса трубопровод
высокого давления, примите меры для предотвращения попадания
рабочей жидкости на генератор; |
– отсоедините контактный разъем датчика давления в системе
рулевого гидроусилителя; |
– отверните три болта крепления шкива насоса; |
– отсоедините трубопровод от топливораспределительной рампы; |
– выверните три болта крепления насоса к кронштейну ... |
...и снимите насос
Установка проводится в порядке, обратном снятию. Обратите
внимание на следующее: |
– замените новым уплотнительное кольцо штуцера трубопровода
высокого давления; |
– установите новый червячный хомут на подводящий шланг; |
– долейте рабочую жидкость в резервный бачок и при работе
двигателя удалите воздух из системы гидроусилителя рулевого
управления, поворачивая рулевое колесо из одного крайнего
положения в другое. При необходимости долейте рабочую жидкость в
резервный бачок. |
ЗАМЕНА СТУПИЦЫ НАСОСА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ
Специальный инструмент
Съемник подшипника коробки дифференциала....Т. Аг. 1094
Приспособление для установки шкива .............. Dir. 1083-01
Замена ступицы
1. Зажмите насос в тисках на верстаке.

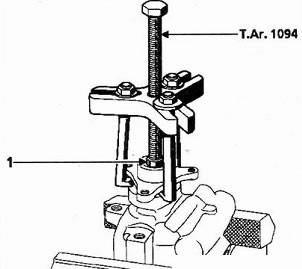

2. Установите приспособление Т. Аг. 1094 и спрессуйте ступицу.
Примечание: Установите болт (1) между валиком насоса и нажимным
болтом приспособления Т. Аг. 1094.

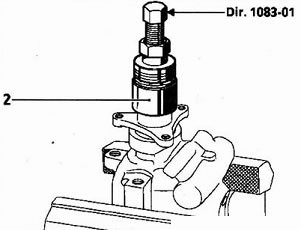

3. Установите ступицу (новую) и напрессуйте ее с помощью приспособления
Dir. 1083-01. Для облегчения установки предварительно нанесите на
ступицу тонкий слой универсальной смазки.
Примечание: Поместите между приспособлением Dir. 1083-01 и ступицей
втулку (2) толщиной примерно 25 мм.
При напрессовке соблюдайте размер: X.....34,3
мм
