170

Замена электрического предохранителя

Предохранитель №

Номинал

Функция

F01

60 A

Электронный блок управления.

F02

40 A

Вентиляция в салоне.

F03

20 A

Цепь питания стартера.

F04

40 A

Цепь питания насоса гидросистемы ABS.

F06

30 A

Выключатель режима постоянной скорости вентилятора системы охлаждения двигателя.

F07

40 A

Выключатель режима повышенной скорости вентилятора системы охлаждения двигателя.

F08

30 A

Компрессор системы кондиционирования воздуха.

F09

15 A

Электропроводка тягово-сцепного устройства.

F10

10 A

Звуковой сигнал.

F11

10 A

питание цепи дополнительной нагрузки системы управления двигателем.

F14

15 A

Фары дальнего света.

F15

15 A

Розетка для дополнительных потребителей 12 В.

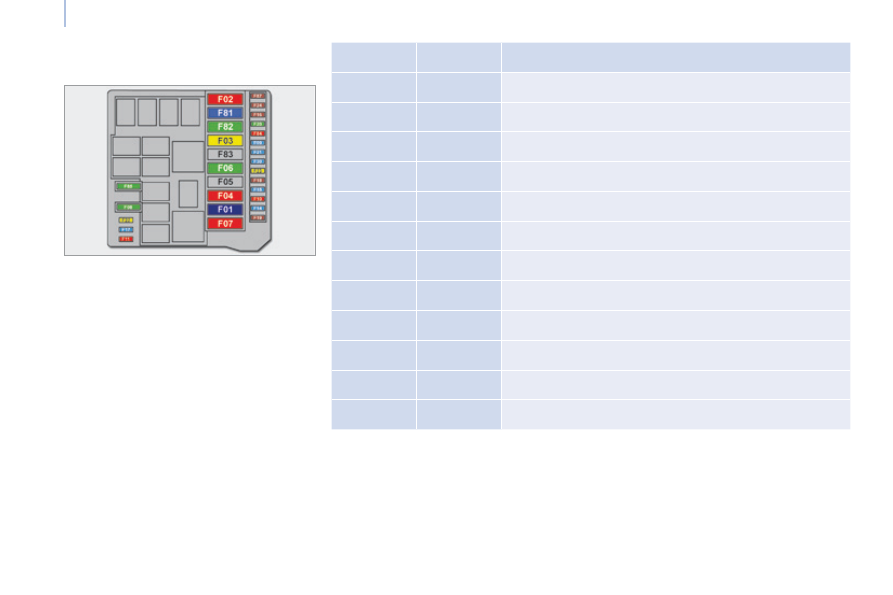

Таблица предохранителей в

моторном отсеке

 171

9

С

ЛУЖБ

А БЫС

ТР

ОЙ ПОМОЩИ

Замена электрического предохранителя

Предохранитель №

Номинал

Функция

F16

7,5 A

ЭбУ двигателя, ЭбУ и селектор секвентальной коробки передач, катушка реле T20.

F17

15 A

питание катушки зажигания, форсунки, главный блок управления системой питания двигателя (1,3 HDi).

F18

7,5 A

процессор системы питания двигателя (1,3 HDi), катушка реле T09 (1,3 HDi).

F19

7,5 A

Компрессор кондиционера воздуха.

F20

30 A

обогреватель заднего стекла, обогреватели наружных зеркал заднего вида.

F21

15 A

топливный насос (бензинового двигателя 1,4 и 1,3 HDi).

F22

20 A

ЭбУ двигателя (1,3 HDi).

F23

20 A

питание клапанов гидросистемы ABS.

F24

7,5 A

Система ABS.

F30

15 A

противотуманные фары.

F81

60 A

ЭбУ системы предподогрева (1,3 HDi).

F82

30 A

Электронасос секвентальной коробки передач, питание секвентальной коробки передач.

F84

10 A

ЭбУ и электромагнитные клапаны секвентальной коробки передач.

F85

30 A

прикуриватель, розетка для дополнительных потребителей 12 В.

F87

7,5 A

Фонари заднего хода, датчик воды в дизтопливе, расходомер, катушки реле T02, T05, T14, T17 и T19

(кроме 1,3 HDi).

5 A

Фонари заднего хода, датчик воды в дизтопливе, расходомер, катушки реле T02, T05, T14, T17 и T19,

датчик заряда батареи (1,3 HDi).

 172

Быть на буксире или буксировать

БУКСИРОВКА

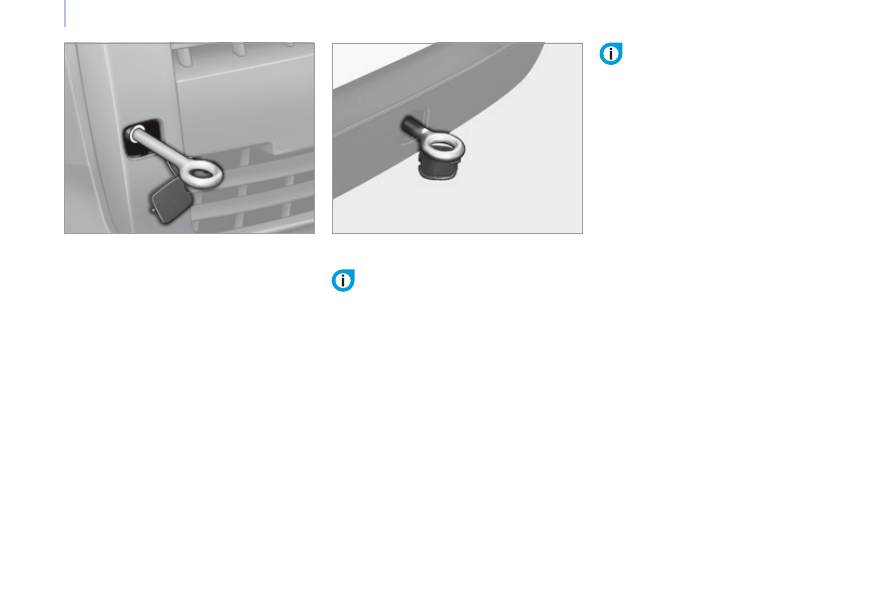

Съемное буксирное кольцо хранится

в комплекте за сиденьем водителя (на

версии "Фургон") или за задним сиденьем

(на версии "Комби").

Буксировка вашего автомобиля

В переднем бампере снимите заглушку

справа плоским концом какого-либо

инструмента.

Вверните буксирное кольцо до упора.

Затем прицепите буксирную тягу к

буксирному кольцу.

Разблокируйте рулевое управление,

повернув ключ зажигания, и ослабьте

стояночный тормоз.

Включите аварийный сигнал на обоих

автомобилях.

осторожно начинайте движение и

двигайтесь медленно.

На буксируемом автомобиле важно

перевести рычаг передач в нейтральное

положение. Несоблюдение данной

особенности может привести к поломке

некоторых элементов (тормозной системы,

трансмиссии) и отсутствию усиления тормозов

при повторном запуске двигателя автомобиля.

Буксировка другого автомобиля

В заднем бампере снимите заглушку

снизу плоским концом какого-либо

инструмента.

Вверните буксирное кольцо до упора.

Затем прицепите буксирную тягу к

буксирному кольцу.

Включите аварийный сигнал на обоих

автомобилях.

осторожно трогайтесь с места и

двигайтесь медленно.

Общие рекомендации

Соблюдайте действующие в Вашей

стране правила.

Убедитесь, что масса буксирующего

автомобиля больше массы буксируемого.

Водитель должен оставаться за рулем

буксируемого автомобиля и иметь

действующее водительское удостоверение.

Для буксировки автомобиля используйте

только сертифицированную жесткую штангу;

тросы, канаты и лямки категорически

запрещены.

буксирующий автомобиль должен начинать

движение плавно.

при буксировке с остановленным двигателем

усилители тормозной системы и рулевого

управления не работают.

Необходимо вызвать специалиста с

эвакуатором в следующих случаях:

-  автомобиль вышел из строя на автостраде

или скоростной автомагистрали,

-  эвакуируется полноприводный

автомобиль,

-  не включается нейтральная передача,

рулевая колонка не снимается с

блокировки, не отпускается стояночный

тормоз,

-  требуется эвакуация автомобиля с опорой

только на два колеса,

-  нет в наличии сертифицированной

буксирной штанги и др.

 174

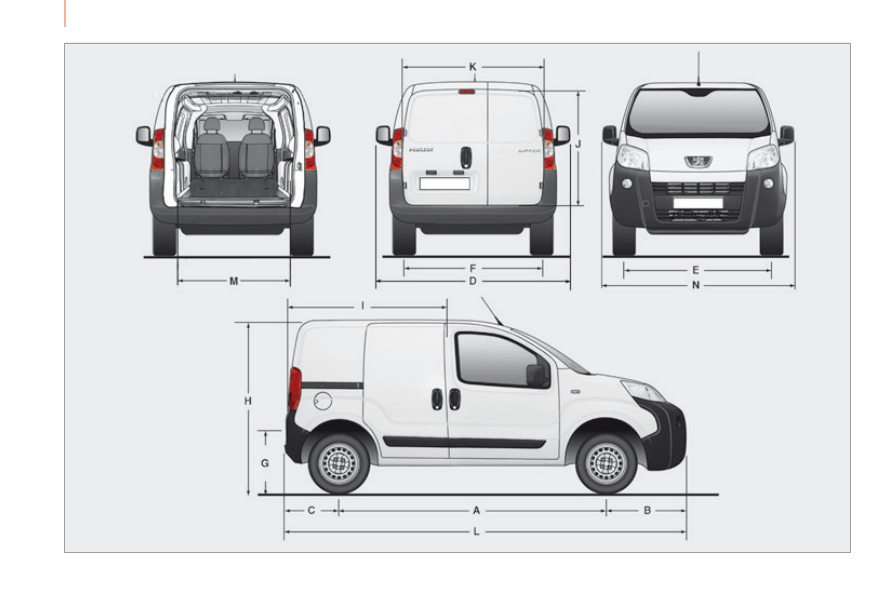

Габаритные размеры
