Опель Астра Н. Замена наружной ручки передней двери

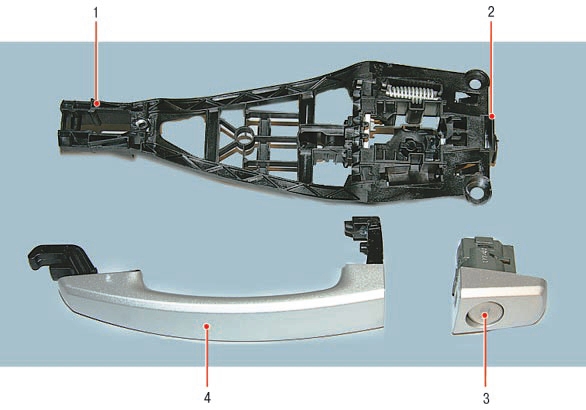

Рис. 11.4. Наружная ручка замка двери: 1 – рамка наружной ручки; 2 – стопорный винт; 3 – цилиндр замка; 4 – наружная ручка.
Вам потребуются: ключ ТОRХ Т20 и отвертка с плоским лезвием.
1. Снимите обивку передней двери и влагозащитную пленку (см. Снятие и установка обивки передней двери Опель Астра).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

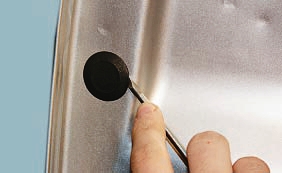

3. Подцепите отверткой резиновую заглушку…

4….и извлеките заглушку из технологического отверстия в панели двери.

5. Оттяните наружную ручку двери и через технологическое отверстие поверните до упора против часовой стрелки стопорный болт.

Примечание.

Так расположен стопорный болт наружной ручки двери замка.

6. Сдвиньте цилиндр замка вправо…

7….и извлеките цилиндр из отверстия в наружной панели двери.

8. Сдвиньте наружную ручку замка вправо…

9….преодолевая сопротивление фиксаторов, выньте заднюю…

10….и переднюю части наружной ручки, а затем снимите ручку.

11. Снимите уплотнительную прокладку задней части наружной ручки.

12. Поднимите вверх фиксатор тяги наружной ручки двери…

13….и отсоедините тягу от рычага рамки наружной ручки.

14. Выверните винт крепления рамки наружной ручки двери…
15….выньте рамку через технологическое окно в панели двери…

16….и отсоедините от рычага рамки тягу цилиндра замка.
17. Установите снятые детали в порядке, обратном снятию.
