Опель Астра Н. Снижение давления в системе питания двигателя





Предупреждение.
Топливо в системе питания находится под высоким давлением, поэтому запрещается ослаблять соединения топливопроводов во время работы двигателя или сразу после его остановки.
Для проведения работ по ремонту системы питания на только что остановленном двигателе необходимо предварительно снизить давление топлива в системе питания. Через 5–6 ч после остановки двигателя давление топлива в системе питания упадет практически до нуля.

1. Установите рычаг коробки передач в нейтральное положение и затормозите автомобиль стояночным тормозом.
2. Выключите зажигание и откройте капот.
3. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
4. Снимите крышку монтажного блока предохранителей и реле, расположенного в подкапотном пространстве (см. Расположение предохранителей, плавких вставок и реле и их замена).







5. Извлеките из монтажного блока предохранитель (¹24) топливного насоса.
6. Подсоедините провод к клемме «минус» аккумуляторной батареи, пустите двигатель и дайте ему поработать до полной выработки топлива из топливной рампы. После этого двигатель заглохнет.
7. Выключите зажигание. Теперь можно разъединять топливопроводы.









Опель Астра Н. Снятие и установка воздушного фильтра и воздуховода





Воздушный фильтр снимают для получения доступа к другим агрегатам в моторном отсеке и при повреждении.
Вам потребуются: ключи «на 7», «на 10», TORX T25.
Для снятия воздушного фильтра выполните следующее.

Снятие и установка воздушного фильтра и воздуховода Opel Astra h

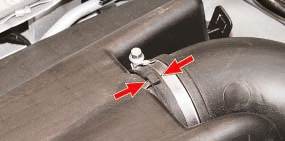

1. Ослабьте хомут крепления воздухоподводящего рукава к воздушному фильтру…

Снятие и установка воздушного фильтра и воздуховода Opel Astra h

2….и отсоедините рукав от патрубка фильтра.

Примечание.

Снятие и установка воздушного фильтра и воздуховода Opel Astra h

Обратите внимание: на патрубок воздушного фильтра и на край воздухоподводящего рукава нанесены прямоугольные метки для правильной установки рукава.

Снятие и установка воздушного фильтра и воздуховода Opel Astra h





3. Выверните болт крепления задней части воздушного фильтра…

Снятие и установка воздушного фильтра и воздуховода Opel Astra h

4….и снимите воздушный фильтр, вынув патрубок, расположенный на стенке корпуса фильтра, из воздухоподающего рукава, а обрезиненную опору на его днище из пружинного держателя, закрепленного на каркасе моторного отсека.

Примечание.

Снятие и установка воздушного фильтра и воздуховода Opel Astra h

Так расположена опора на днище корпуса фильтра…

Снятие и установка воздушного фильтра и воздуховода Opel Astra h

…а так – держатель на каркасе моторного отсека.

Снятие и установка воздушного фильтра и воздуховода Opel Astra h

5. При необходимости снимите резиновую втулку с нижней опоры фильтра…

Снятие и установка воздушного фильтра и воздуховода Opel Astra h

6….кронштейн его заднего крепления…

Снятие и установка воздушного фильтра и воздуховода Opel Astra h

7….и извлеките из отверстий кронштейна две резиновые втулки.

Примечание.



Замените резиновые втулки нижнего…



…и заднего креплений фильтра, если они затвердели, сильно деформированы или надорваны.

Снятие и установка воздушного фильтра и воздуховода Opel Astra h

8. Снимите с воздуховода воздухоподающий рукав.

Для снятия воздуховода выполните следующее.
1. Снимите облицовку радиатора (см. Снятие и установка облицовки радиатора Опель Астра h).

Снятие и установка воздушного фильтра и воздуховода Opel Astra h

2. Выверните болт крепления воздуховода к рамке радиатора.

Снятие и установка воздушного фильтра и воздуховода Opel Astra h

3. Выверните болт крепления горловины бачка омывателя к рамке радиатора…

Снятие и установка воздушного фильтра и воздуховода Opel Astra h

4….и немного отведите горловину вперед.

Снятие и установка воздушного фильтра и воздуховода Opel Astra h

5. Выверните шесть болтов крепления верхней поперечины рамки радиатора.

Снятие и установка воздушного фильтра и воздуховода Opel Astra h

6. Движением влево и вверх отсоедините поперечину от воздуховода…

Снятие и установка воздушного фильтра и воздуховода Opel Astra h

7….и снимите воздуховод.
8. Установите детали в порядке, обратном снятию.
