CHARGING SYSTEM 6D3 – 5
UNIT REPAIR

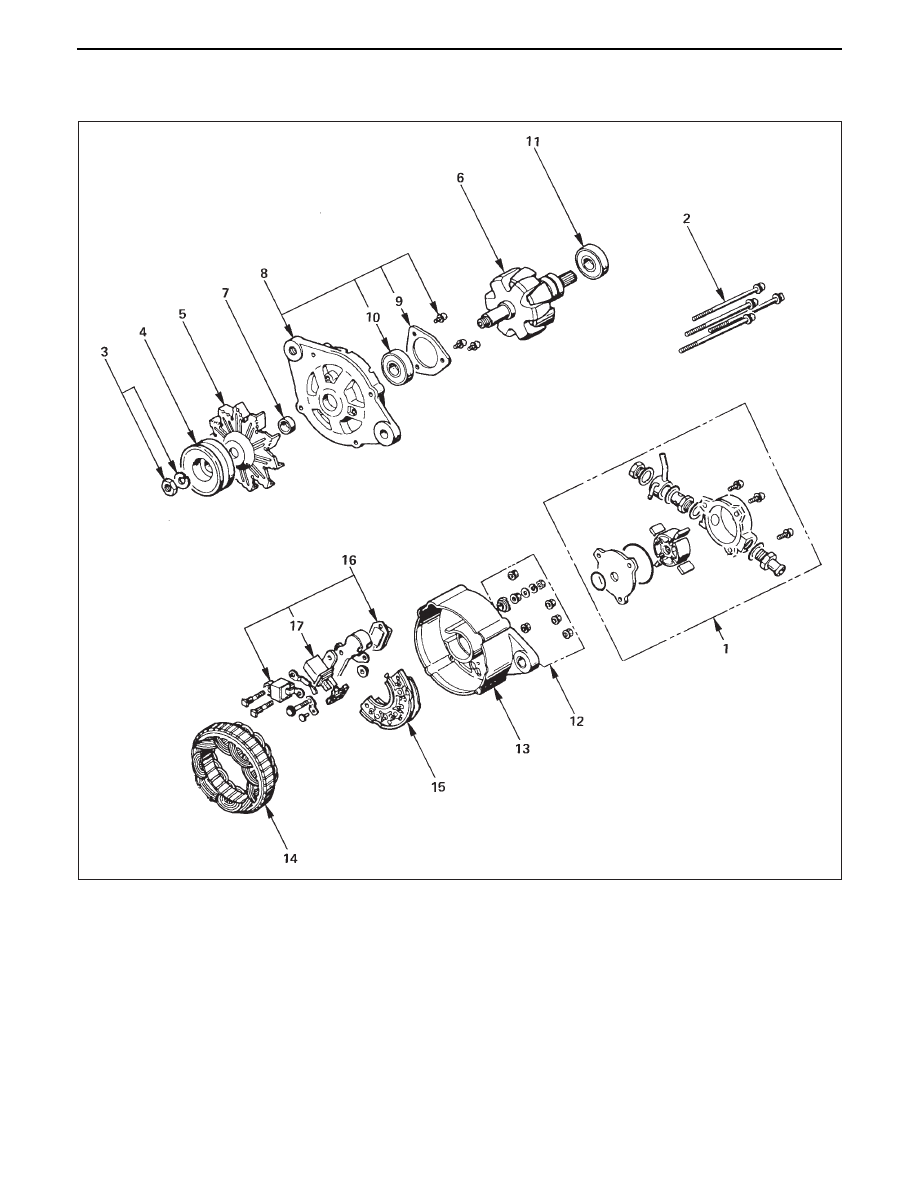

Disassembly Steps
1. Vacuum pump
2. Through bolt
3. Pulley nut
4. Pulley
5. Fan
6. Rotor
7. Spacer
8. Front cover assembly
9. Bearing retainer
10. Front bearing
11. Rear bearing
12. Terminal bolt and nut
13. Rear cover
14. Stator
15. Diode
16. IC regulator assembly
17. Brush holder
Reassembly Steps
To reassemble, follow the disassembly steps in the
reverse order.
