8D–448
WIRING SYSTEM

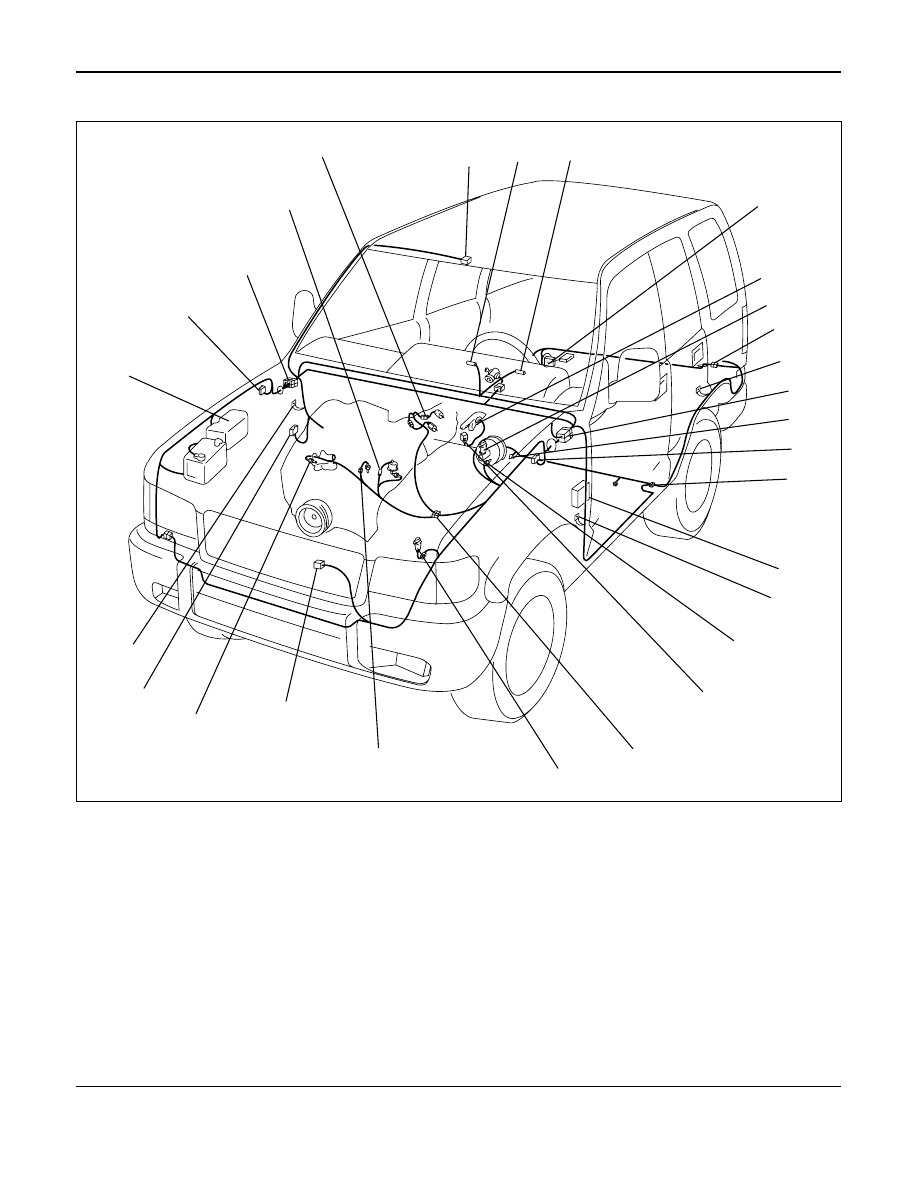

Parts Location (LHD 4JG2)
Legend
(1) L-5
(2) I-10
(3) I-9
(4) F-5
(5) B-27
(6) C-15
(7) H-33
(8) R-4
(9) H-7, H-9, H-24, H-25, H-62
(10) B-26
(11) C-16
(12) H-46
(13) Fuse Box
(14) B-18
(15) C-68
(16) B-62
(17) H-4, H-5
(18) C-67
(19) E-36
(20) C-9
(21) E-19
(22) B-6, B-7 (Alarm and Relay Control Unit)
(23) B-1, B-2
(24) Relay and Fuse Box
(25) C-39
(26) H-12, H-14, H-16, H-21, H-48
(27) E-2
(28) E-20
D08RW897
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
