8D–180

WIRING SYSTEM

(LHD-2)

DOES THE TAILLIGHT LIGHT UP WHEN THE LIGHTING
SWITCH IS AT THE CLEARANCE LIGHT POSITION?

YES

NO

GROUND    R-4    SECURELY

REPAIR A POOR CONNECTION AT THE CONNECTORS
OR AN OPEN CIRCUIT BETWEEN 2   F-9    (2   F-10   )
AND    R-4

2-7  License Plate Light On The Left (Or Right) Side Inoperative

(LHD-2)

IS THE LICENSE PLATE LIGHT BULB ON THE LEFT
 (OR RIGHT) SIDE NORMAL?

YES

NO

REPLACE THE BULB

IS FUSE F-11 (10A) (F-12 (10A)) NORMAL?

YES

NO

REPLACE THE FUSE

WITH THE LIGHTING SWITCH AT THE CLEARANCE
LIGHT POSITION, IS THE BATTERY VOLTAGE APPLIED
BETWEEN 1   F-9    (OR 1    F-10   ) AND THE GROUND?

YES

NO

REPAIR A POOR CONNECTION AT
THE CONNECTORS OR AN OPEN
CIRCUIT BETWEEN 1    F-9    AND
FUSE F-11 (10A) (OR 1   F-10    AND
FUSE F-12 (10A))

REPAIR A POOR CONNECTION AT THE CONNECTORS
OR AN OPEN CIRCUIT BETWEEN 2   F-9    (OR  2   F-10  )
AND    R-4

WIRING SYSTEM

8D–181

2-8  Both Taillights And Clearance Lights On The Left (Or Right) Side Inoperative

IS FUSE F-11 (10A) OR F-12 (10A) NORMAL?

YES

REPAIR A POOR CONNECTION AT THE CONNECTORS
OR AN OPEN CIRCUIT BETWEEN
FUSE F-11 (10A) AND 18    H-12
FUSE F-12 (10A) AND 11    H-12

NO

REPLACE THE FUSE

8D–182

WIRING SYSTEM

Interior Illumination Light

General Description

The circuit consists of a lighting switch, tail relay,
illumination controller and illumination lights.
All these lights come on when the lighting switch is
turned on with the switch turned to either parking or
headlight position.
The brightness of illumination lights except the ones
for ashtray, glove box and vanity mirror, can be
adjusted by the illumination controller.

WIRING SYSTEM

8D–183

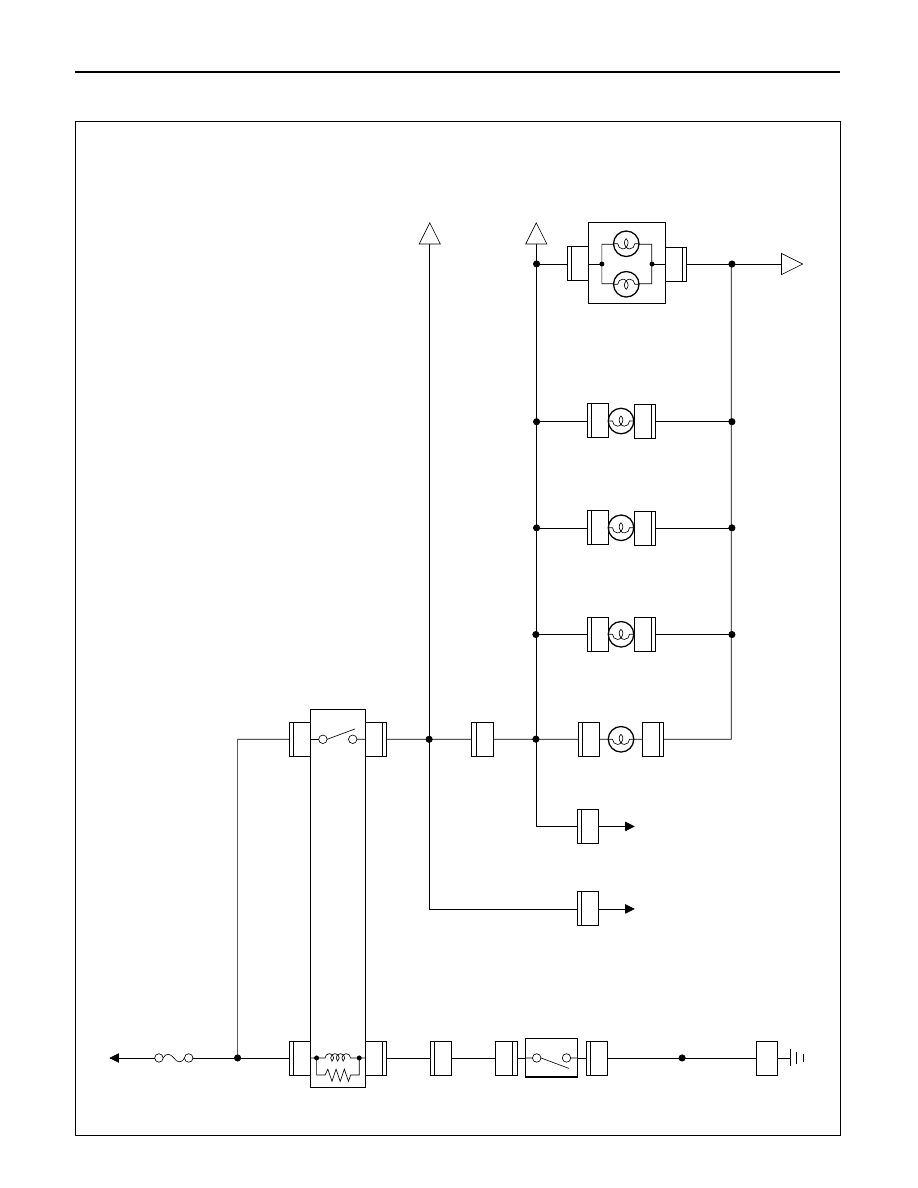

Circuit Diagram (RHD)-1

5.0

W

0.85

R/B

F-12 15A

TAIL,ILLUMI.

TAIL RELAY

BATT.(+)

0.3

G

0.3

G

3

X-9

1

X-9

0.85

G/R

0.85

G/R

0.85

G/R

0.85

R/B

4

X-9

2

X-9

B-12

H-15

B-12

LIGHTING

SW

(COMBINATION

SW)

SHIFT

LEVER

(A/T)

MIRROR

CONTROL

SW

MIRROR

FOLD

SW

MIRROR

DEFOGGER

SW

POWER/

WINTER

SW

0.5

B

1.25

B

8

3

7

B-19

BODY-RH

4

H-15

FRT

COMBINATION

LIGHT

TAIL

LIGHT

9

H-32

1

H-41

1

2

0.85

G/R

0.85

G/R

0.85

G/R

B-33

B-33

2

3

0.85

G/R

B-55

B-55

3

2

0.85

G/R

B-56

B-56

6

2

0.85

G/R

0.85

G/R

0.3

R/G

0.3

R/G

0.3

R/G

0.3

R/G

0.85

G/R

0.3

R/G

B-57

B-57

5

2

B-30

B-30

C

B

A

D08RW657
