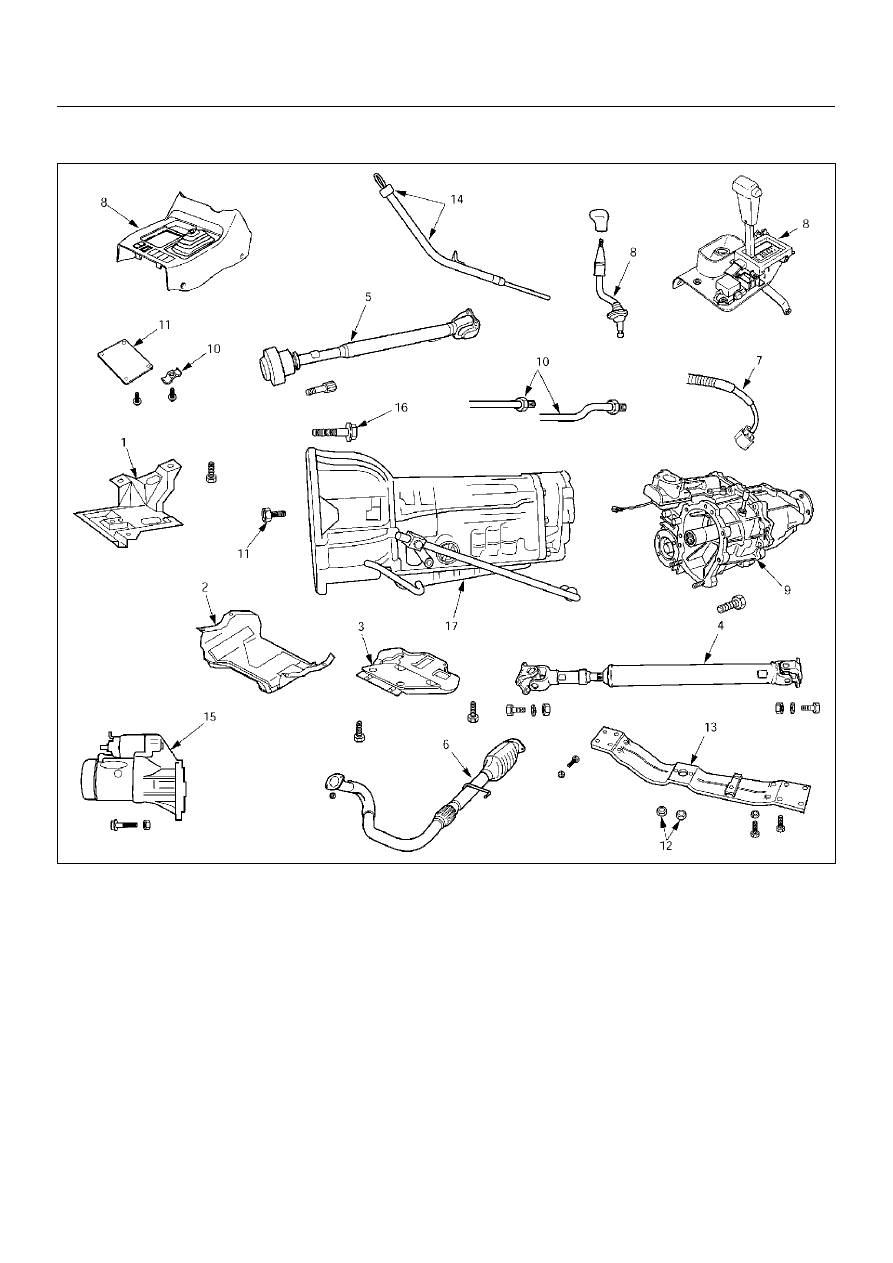

7A–86 AUTOMATIC TRANSMISSION (AW30-40LE) TRANSMISSION REMOVAL AND INSTALLATION 240RY00038 Removal Steps 1. Transfer protector 2. Rear sound cover 3. Front sound cover 4. Rear propeller shaft 5. Front propeller shaft 6. Exhaust pipe 7. Harness connector 8. Front console, selector lever assembly, and transfer control lever 9. Transfer case assembly 10. ATF cooler pipe and clamp 11. Under cover and flex plate-torque converter bolt 12. Rear mounting nut 13. 3rd crossmember 14. Oil level gauge and tube 15. Starter 16. Engine-transmission bolt 17. Transmission assembly Installation steps To install, follow the removal steps in reverse order. |
