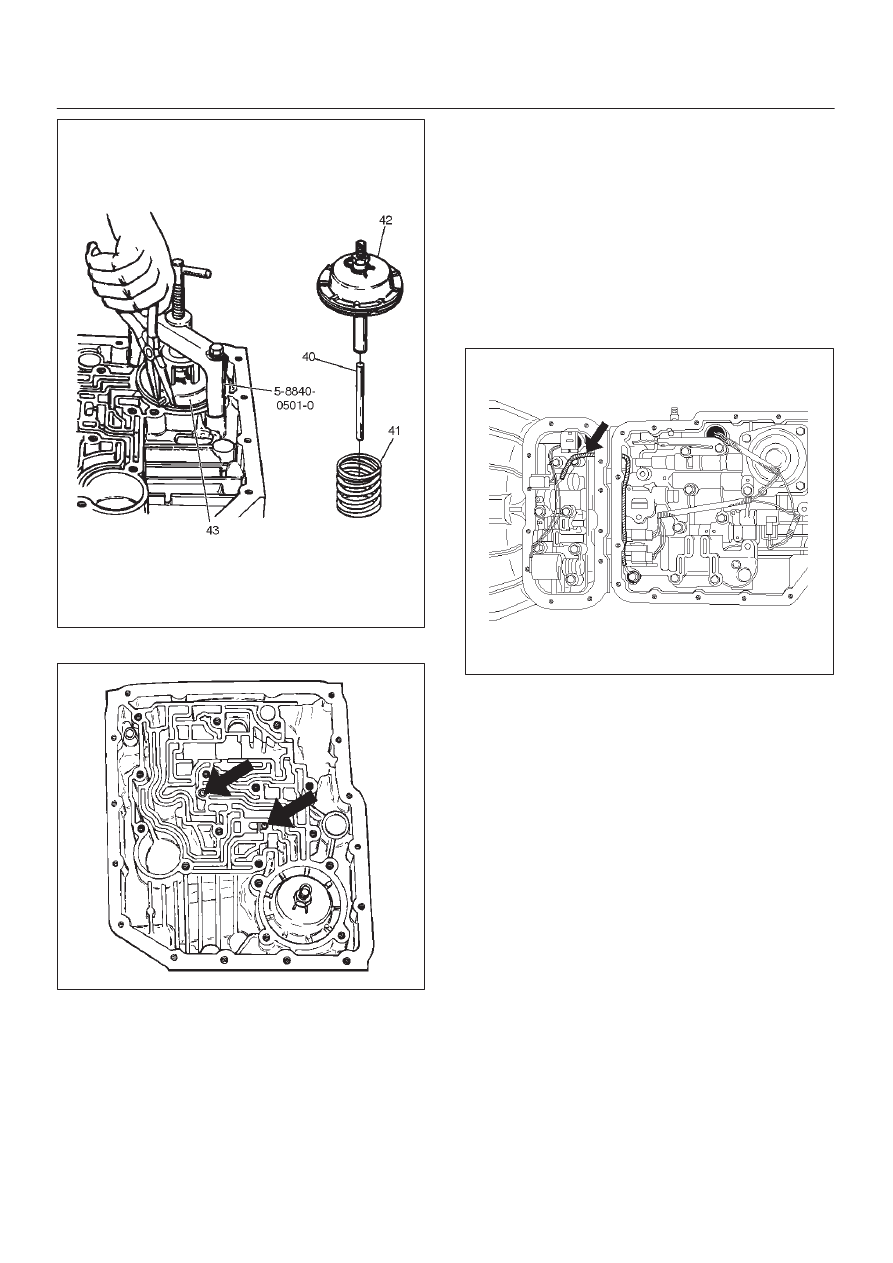

7A–58 AUTOMATIC TRANSMISSION (4L30–E) 242RW008 46. Install two check balls (44). 244RW002 47. Inspect main case electrical connector and seal, replace if necessary. D Install electrical 4 pin connector/main case and 48. Install two 5–8840–0022–0 (J–25025–B) guide pins into main case. D Install main case valve body complete assembly NOTE: Valve must be extended as the short end of D Install seven 13 mm screws. Torque: 20 N • m (2.0 kg·m/15 lb ft) D Pass ground wire of adapter case wiring harness D Assemble 8.5 mm connector of ground wire under D Remove two guide pins. 244RW001 49. Install servo cover gasket, cover (46) and four 13 mm screws. Torque: 25 N • m (2.6 kg·m/18 lb ft) 50. Connect wiring harness (47) to band control, shift solenoids, and main case 4 pin connector. 51. Install manual detent roller and spring assembly (48) with clip. D Install two 13 mm screws. Torque: 20 N • m (2.0 kg·m/15 lb ft) 52. Install oil filter (49), and three 13 mm screws. Torque: 20 N • m (2.0 kg·m/15 lb ft) 53. Install oil pan gasket, magnet, main oil pan (50), and sixteen 10 mm screws. Torque: 11 N • m (1.1 kg·m/96 lb in) 54. Inspect adapter case electrical connector and seal. Replace if necessary. D Install electrical five pin connector and harness 55. Install gasket, transfer plate, and gasket. D Install adapter case valve body (51) and seven 13 Torque: 20 N • m (2.0 kg·m/15 lb ft) |
