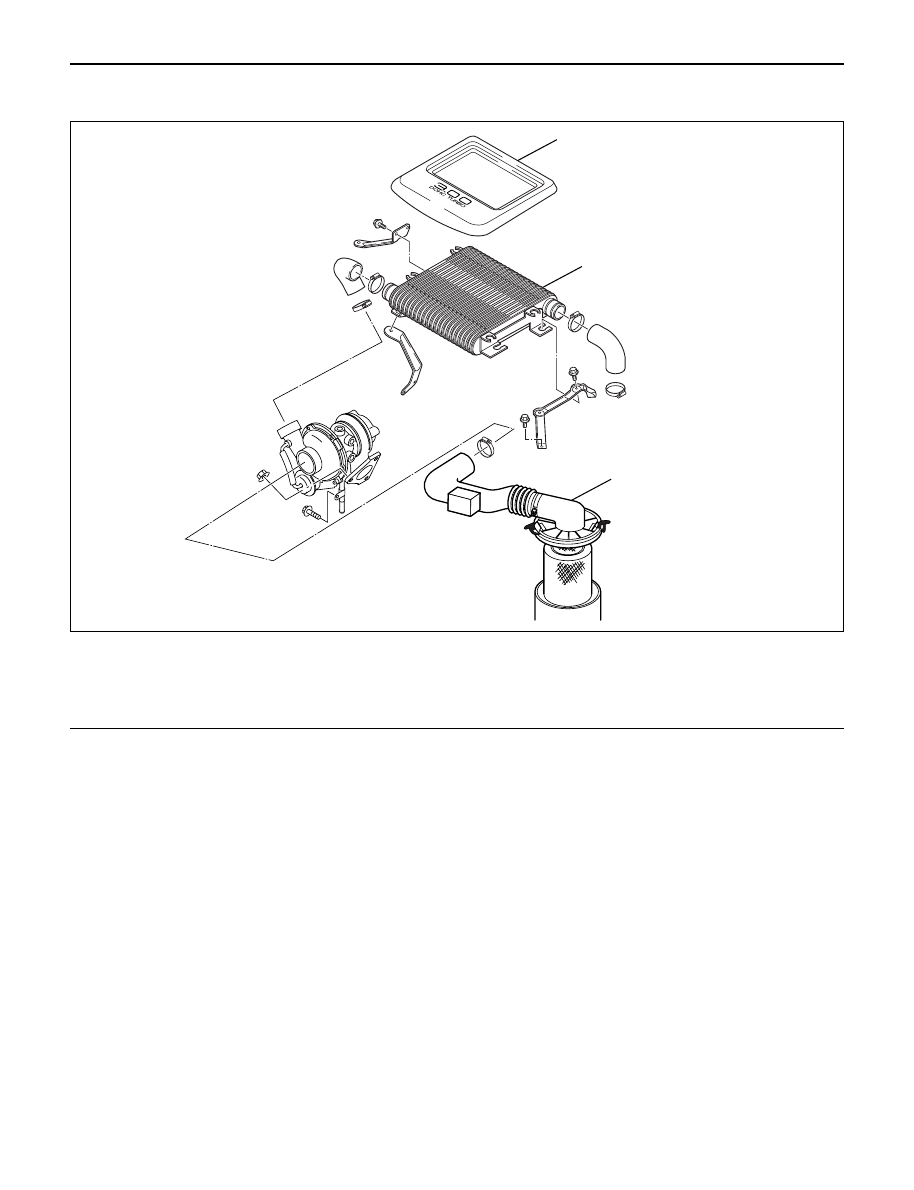

6A – 30 ENGINE MECHANICAL INTERCOOLER REMOVAL 1. Disconnect the battery ground cable. 1) Remove rubber hose from between intercooler outlet and intake manifold inlet. 2) Remove rubber hose from between turbocharger outlet and intercooler inlet. 3) Remove intercooler assembly fixing bolts from the bracket, remove intercooler assembly. INSTALLATION 1. Intercooler assembly 1) Connect outlet hose to intake manifold. Torque : 4 N·m (0.4 kg·m/3 lb ft) 2) Connect inlet hose from turbocharger to intercooler. Torque : 4 N·m (0.4 kg·m/3 lb ft) 3) Install intercooler and tighten fixing bolts to the specified torque. Torque : 20 N·m (2.0 kg·m/14.5 lb ft) 2. Install intercooler cover. 2 3 1 036RW012 Legend (1) Air Cleaner Cover & Air Duct (2) Intercooler Cover (3) Intercooler Assembly |
