Опель Астра А. Распределитель зажигания (модели 14 NV)



Опель Астра А. Распределитель зажигания (модели 14 NV)

3.4.11. Распределитель зажигания (модели 14 NV)

ОБЩИЕ СВЕДЕНИЯ

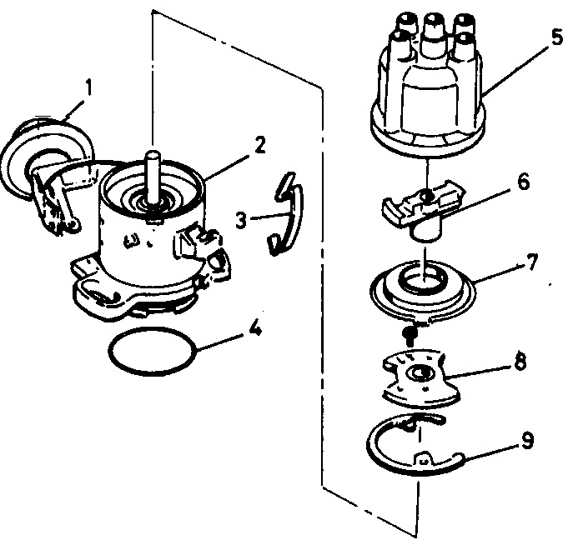

Элементы распределителя зажигания моделей 14 NV

3.4.11 Распределитель зажигания (модели 14 NV) Opel Astra A
1 – вакуумная диафрагма;
2 – корпус;
3 – крепежный зажим;
4 – уплотнительное кольцо;
5 – крышка;
6 – бегунок;
7 – пластиковый экран;
8 – верхняя опорная пластина;
9 – опорное кольцо

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провода высокого напряжения от свечей зажигания и катушки зажигания.
2. Снимите крышку распределителя вместе с проводами.
3.4.11 Распределитель зажигания (модели 14 NV) Opel Astra A 3. Отсоедините разъем подключения распределителя зажигания.
4. Отсоедините вакуумный шланг от диафрагмы на стенке распределителя.
5. Пометьте положение установки распределителя на крышке клапанного механизма.
6. Установите поршень цилиндра N1 в положение ВМТ в момент такта сжатия. В этом положении:

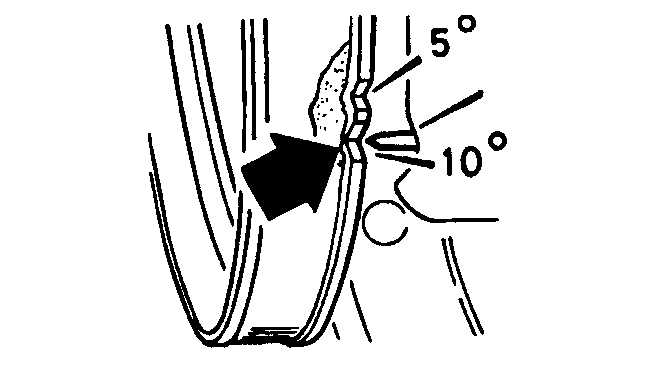

  3.4.11 Распределитель зажигания (модели 14 NV) Opel Astra A  – указатель на крышке газораспределительного ремня должен быть совмещен с отметкой 10° до ВМТ на шкиве коленчатого вала;
 – кончик бегунка ротора должен быть обращен к клемме провода высокого напряжения цилиндра N1 на крышке распределител;
– бегунок ротора должен быть совмещен с отметкой на корпусе распределителя зажигания.

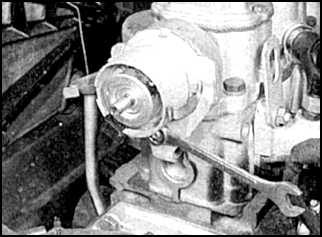

3.4.11 Распределитель зажигания (модели 14 NV) Opel Astra A 7. Открутите зажимную гайку.
3.4.11 Распределитель зажигания (модели 14 NV) Opel Astra A

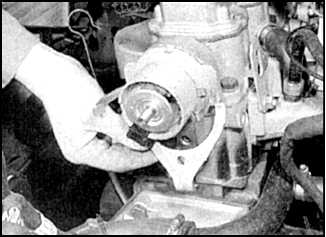

8. Cнимите прижимную пластину.
3.4.11 Распределитель зажигания (модели 14 NV) Opel Astra A

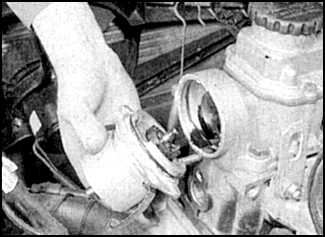

9. Cнимите распределитель зажигания.

Переборка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите бегунок и пластиковый экран.
2. Единственным из оставшихся элементов распределителя, который требует внимания и может быть заменен, является вакуумная диафрагма.
3. Для снятия диафрагмы, открутите два крепежных винта и отсоедините рычаг диафрагмы.
4. Осмотрите элементы распределителя зажигания на наличие коррозии, следов износа или повреждений и замените их, если необходимо.
5. Сборка элементов распределителя проводится в обратном порядке (см. рис. Элементы распределителя зажигания моделей 14 NV).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
Установка проводится в обратном порядке снятия. Проверьте, чтобы поршень цилиндра N1 находился в ВМТ в момент такта сжатия.
