14.5. Лампочки (внешних осветительных приборов)
Предупреждение
не касаться стекла лампочек пальцами.
не обжечься.
мощности.
ФАРЫ ГОЛОВНОГО СВЕТА (ЛАМПОЧКИ БЛИЖНЕГО СВЕТА)
Замена лампочек
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Модели с обычными фарами |
 |

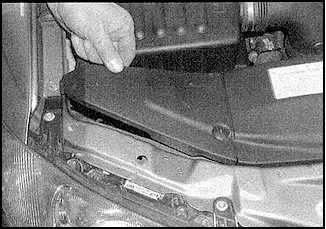

1. Снимите верхний кожух фары. |
 |
2. Снимите задний кожух фары. |
 |

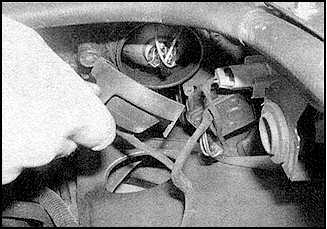

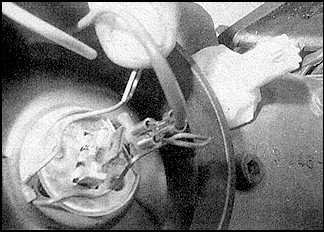

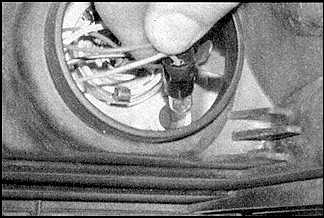

3. Отсоедините разъем подключения. |
 |

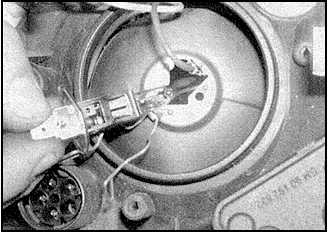

4. Снимите крепежный зажим. |
 |

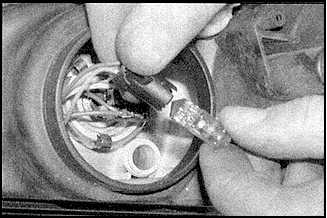

5. Снимите лампочку. |
| 6. При установке новой лампочки
используйте платок, чтобы не касаться стекла лампочки. |
| 7. Установка проводится в последовательности, обратной снятию. |
| Модели с ксеноновыми
фарами |
| 8. Снимите кожух сверху фары. |
| 9. Открутите крепежные винты и снимите
кожух сзади фары. |

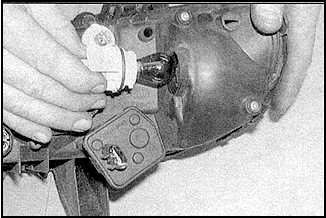

| 10. Поверните патрон с лампочкой
влево и снимите его. |

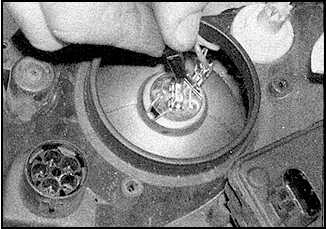

| 11. Поверните крепежное кольцо влево
и снимите его. |
| 12. Снимите лампочку. |
| 13. Установка проводится в последовательности, обратной снятию. |
|
ФАРЫ ГОЛОВНОГО СВЕТА (ЛАМПОЧКИ ДАЛЬНЕГО СВЕТА)
Замена лампочек
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Модели с обычными фарами |
| 1. Снимите кожухи сверху и сзади
фары. |
 |

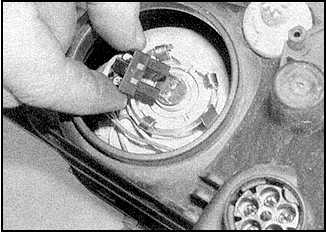

2. Отсоедините разъем подключения. |

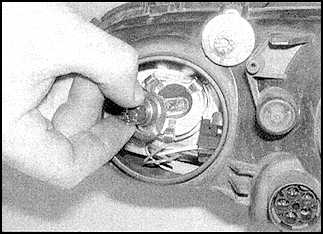

| 3. Надавите на лампочку и снимите
ее. |
 |
4. Установка проводится в последовательности, обратной снятию. |
| Модели с ксеноновыми фарами |
| 5. См. выше. |
|
ПОДФАРНИКИ
Замена лампочек
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите кожух сзади фары. |
 |
2. Достаньте патрон с лампочкой. |
 |
3. Достаньте лампочку из патрона. |
| 4. Установка проводится в последовательности, обратной снятию. |
|
ПЕРЕДНИЕ УКАЗАТЕЛИ ПОВОРОТОВ
Замена лампочек
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите кожух сверху фары. |
 |
2. Поверните патрон против часовой
стрелки и достаньте его. |
 |
3. Надавите на лампочку, поверните
ее и достаньте из патрона. |
| 4. Установка проводится в последовательности, обратной снятию. |
|
ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ
Замена лампочек
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

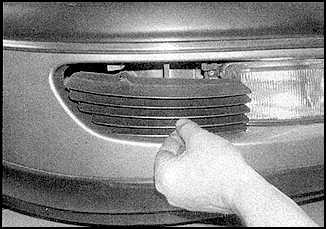

1. Открутите крепежные винты
и снимите решетку возле фонаря. |
 |

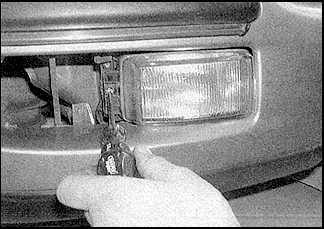

2. Открутите крепежные винты
и достаньте фонарь. |
 |
3. Поверните колпачок и снимите
его с фонаря. |
 |

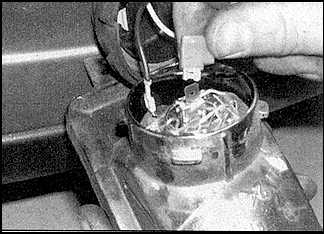

4. Отсоедините разъем подключения. |
 |

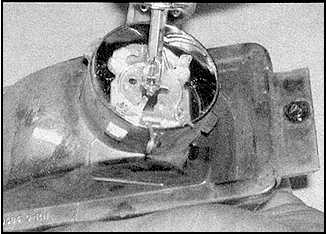

5. Освободите крепежный зажим. |
 |
6. Снимите лампочку. |
| 7. Установка проводится в последовательности, обратной снятию. |
 |

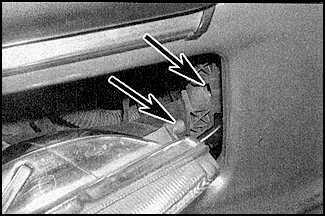

8. При установке фонаря проверьте,
чтобы защелки (указаны стрелками) попали в пазы на бампере. |
|
ПЕРЕДНИЕ БОКОВЫЕ УКАЗАТЕЛИ ПОВОРОТОВ
Замена лампочек
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Снимите фонарь с переднего
крыла при помощи маленькой отвертки. |
 |
2. Поверните и снимите рассеиватель. |
 |
3. Достаньте лампочку. |
| 4. Установка проводится в последовательности, обратной снятию. |
|
ЗАДНЯЯ БЛОК-ФАРА (ЗАДНЕЕ КРЫЛО)
Замена лампочек
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите боковую панель отделки
багажника. |
 |

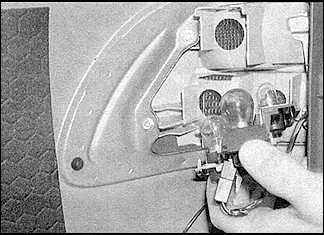

2. Отожмите защелку и достаньте
патрон. |
 |

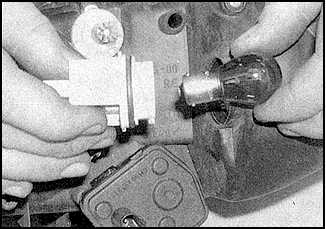

3. Надавите на лампочку, поверните
и достаньте ее. |
| 4. Установка проводится в последовательности, обратной снятию. |
|
ЗАДНЯЯ БЛОК-ФАРА (КРЫШКА БАГАЖНИКА)
Замена лампочек
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Откройте крышку багажника. |
 |
2. Отожмите защелки и достаньте
патрон. |
 |
3. Надавите на лампочку, поверните
и достаньте ее. |
| 4. Установка проводится в последовательности, обратной снятию. |
|
ЛАМПОЧКИ ОСВЕЩЕНИЯ ЗАДНЕГО НОМЕРНОГО ЗНАКА (МОДЕЛИ С КУЗОВОМ ТИПА СЕДАН)
Замена
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

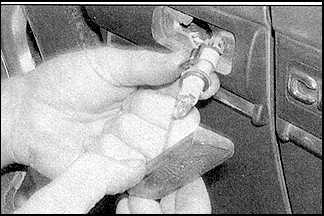

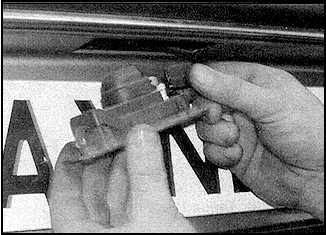

1. Откройте крышку багажника,
отожмите защелку и снимите фонарь. |
 |
2. Снимите рассеиватель. |
 |
3. Достаньте лампочку. |
| 4. Установка проводится в последовательности, обратной снятию. |
|
ЛАМПОЧКИ ОСВЕЩЕНИЯ ЗАДНЕГО НОМЕРНОГО ЗНАКА (МОДЕЛИ С КУЗОВОМ ТИПА УНИВЕРСАЛ)
Замена
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Откройте заднюю дверь, открутите
крепежные винты и снимите фонарь. |
| 2. Снимите лампочку. |
| 3. Установка проводится в последовательности, обратной снятию. |
|
ВЕРХНИЙ ФОНАРЬ СТОП-СИГНАЛА (МОДЕЛИ С КУЗОВОМ ТИПА СЕДАН)
Замена лампочек
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

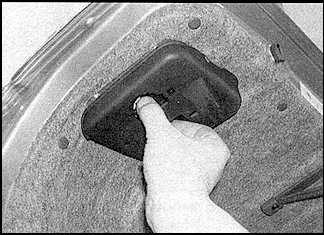

1. Снимите кожух фонаря. |
 |

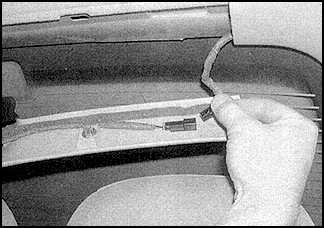

2. Отсоедините разъем подключения. |
 |

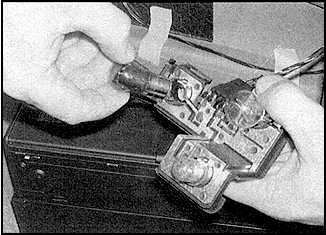

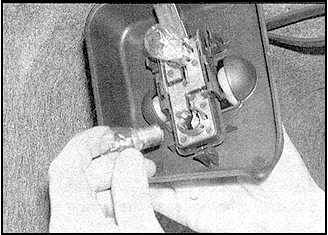

3. Снимите держатель лампочек
с кожуха. |
| 4. Снимите лампочку. |
| 5. Установка проводится в последовательности, обратной снятию. |
|
ВЕРХНИЙ ФОНАРЬ СТОП-СИГНАЛА (МОДЕЛИ С КУЗОВОМ ТИПА УНИВЕРСАЛ)
Замена лампочек
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите центральную секцию верхней
панели отделки задней двери. |

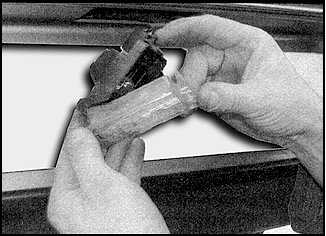

| 2. Достаньте патрон и замените лампочку. |
|
