5.2.2. Воздушный фильтр и воздушные впускные каналы

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

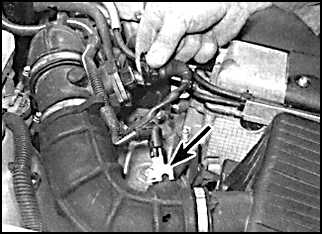

5.2.2 Воздушный фильтр и воздушные впускные каналы Opel Omega 1. Снимите провод массы с аккумулятора и отсоедините электрические разъемы от измерителя потока воздуха и датчика (указан стрелкой) температуры поступающего воздуха.

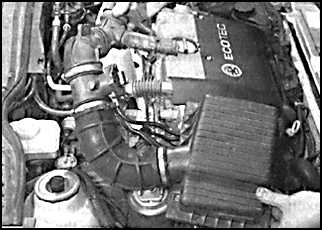

5.2.2 Воздушный фильтр и воздушные впускные каналы Opel Omega 2. Отсоедините шланг вентиляции картера от впускного канала, ослабьте хомуты и снимите воздушный канал вместе с измерителем потока воздуха.
3. Снимите крышку воздушного фильтра и извлеките фильтрующий элемент, отмечая его расположение. Отвинтите гайки и снимите корпус воздушного фильтра.
4. На двигателях турбо низкого давления для того, чтобы снять трубки подачи воздуха, связывающие турбонагнетатель и впускной коллектор, отвинтите винты и снимите пластиковый кожух с верхней части двигателя.

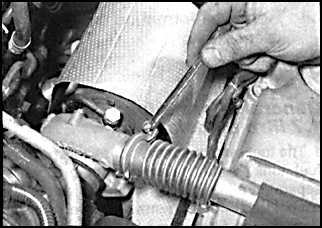

5.2.2 Воздушный фильтр и воздушные впускные каналы Opel Omega 5. Ослабьте хомут крепления трубы подачи воздуха к коллектору.

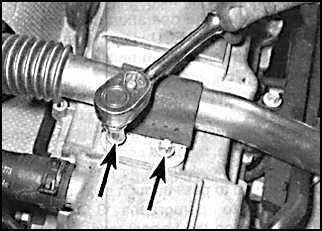

5.2.2 Воздушный фильтр и воздушные впускные каналы Opel Omega 6. Отвинтите болты (указаны стрелками), крепящие трубу подачи воздуха к крышке головки, затем отсоедините трубу подачи воздуха от турбонагнетателя.

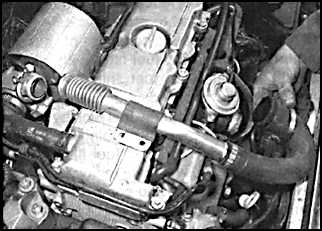

5.2.2 Воздушный фильтр и воздушные впускные каналы Opel Omega 7. Снимите трубу подачи воздуха.

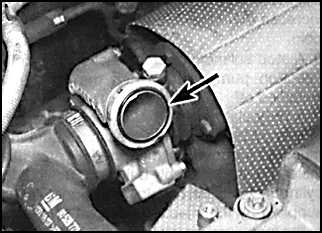

5.2.2 Воздушный фильтр и воздушные впускные каналы Opel Omega 8. Снимите уплотнительное кольцо (указано стрелкой), которое установлено между трубой и турбонагнетателем.
9. На двигателях турбо высокого давления трубы, связывающие теплообменник и коллектор и трубы турбонагнетателя, могут быть снять после ослабления хомутов. Для снятия металлической трубы ослабьте зажим и снимите трубу с турбонагнетателя.
10. Снимите уплотнительное кольцо, которое установлено между трубой и турбонагнетателем.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
Установка производится в последовательности, обратной снятию, при этом необходимо заменить уплотнительное кольцо на турбонагнетателе.
