1. Снимите провод массы с аккумулятора.
Предупреждение
аккумулятора подождите как минимум 1 минуту для того, чтобы разрядились
конденсаторы системы управления подушкой безопасности.
|
| 2. Снимите рулевое колесо. |
| 3. Отсоедините провод с воздушной
подушки безопасности. |
| 4. Снимите переключатели стеклоочистителя
и поворотов. |
| 5. Снимите замок зажигания. |
| 6. Снимите блок управления иммибилайзером. |
 |
7. Со стороны водителя снимите
отделку нижней части панели приборов. |
 |
8. Отсоедините и снимите воздуховод. |
| 9. Снимите радиоприемник. |
| 10. Снимите блок управления отопителем. |
| 11. Снимите воздуховоды. |
| 12. Снимите вещевой ящик. |
| 13. Снимите центральную консоль. |
| 14. При наличии, снимите подушку
безопасности со стороны пассажира. |
| 15. Снимите внутреннюю отделку передних
стоек. |
| 16. Из-под панели снимите крышку,
закрывающую трубопроводы охлаждающей жидкости. |
| 17. С передней части панели снимите
сопла подачи воздуха к ветровому стеклу. |
| 18. Снимите боковые отделки ниш
для ног. |
| 19. Снимите воздуховоды отопления
левой и правой стороны. |
 |
20. Отсоедините скобы крепления
жгута проводов к кронштейну. |
 |
21. Поднимите жгут проводов из
кронштейна. |
 |
|
| 22. Отвинтите нижние (стрелки) и
верхние винты крепления кронштейна жгута проводов, расположенного
под панелью приборов. |
| 23. Отсоедините электрический разъем
жгута проводов, расположенный с правой стороны моторного отсека. |
| 24. Отвинтите болт и отсоедините
шину заземления от основания передней стойки. Также отсоедините шину
заземления от кронштейна рулевой колонки. |
| 25. Снимите гидравлический модулятор
системы ABS, затем отсоедините электрический разъем жгута проводов
и извлеките жгут в салон автомобиля. |
| 26. Снимите крышку блока с плавкими
предохранителями, отвинтите болт и снимите блок. |
 |

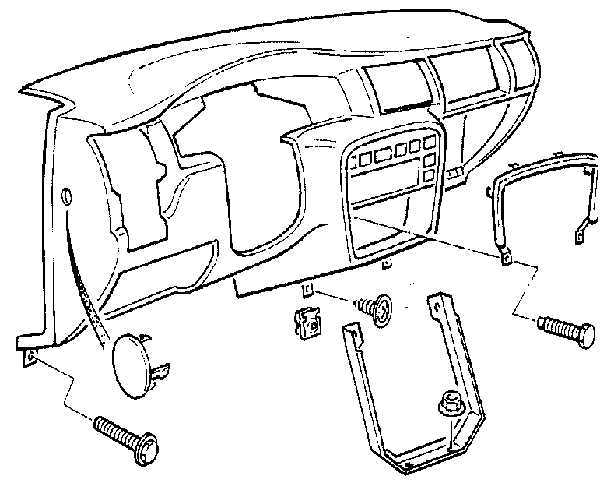

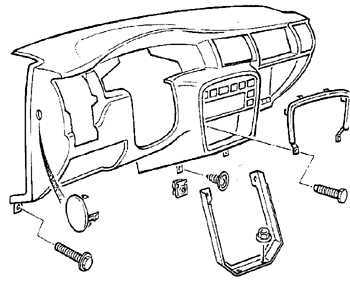

27. Отвинтите болты, крепящие
панель приборов к перегородке моторного отсека и снимите ее вместе
с электрическими проводами. |
