9.15. Рулевое колесо
МОДЕЛИ БЕЗ ПОДУШКИ БЕЗОПАСНОСТИ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите провод массы с аккумулятора. |
| 2. Установите передние колеса для движения прямо
вперед. |
| 3. Снимите кнопку звукового сигнала из рулевого
колеса и отсоедините электрический разъем. |
| 4. Отверткой отогните усик фиксации гайки крепления
рулевого колеса |
| 5. Отвинтите гайку крепления рулевого колеса. |
| 6. Нанесите метки совмещения рулевого колеса
и рулевого вала. |

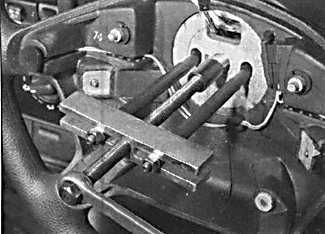

| 7. Используя съемник, снимите рулевое колесо
и пружину с рулевого вала. |
| 8. Установите пружину и рулевое колесо на шлицы
рулевого вала. При этом совместите метки, сделанные при снятии рулевого
колеса. |
| 9. Установите новую пружинную шайбу и навинтите
гайку крепления рулевого колеса, затянув ее требуемым моментом. |
| 10. Отверткой отогните усик фиксации гайки крепления
рулевого колеса. |
| 11. Подсоедините электрический разъем к кнопке
звукового сигнала и установите кнопку в центре рулевого колеса. |
| 12. Подсоедините аккумулятор и проверьте действие
звукового сигнала. |
|
МОДЕЛИ С ПОДУШКОЙ БЕЗОПАСНОСТИ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите провод массы с аккумулятора.
Предупреждение
действия производите не ранее, чем через 1 минуту, чтобы конденсатор
воздушной подушки разрядился полностью.
|
| 2. Установите передние колеса для
движения прямо вперед. |
 |
3. Отвинтите два винта с задней
части рулевого колеса. |
 |
4. Соблюдая осторожность, снимите
воздушную подушку безопасности. |
 |
5. Отсоедините электрический
разъем от подушки безопасности. |
 |
6. При наличии отсоедините электрический
разъем от переключателя управления радиоприемником. |
 |
7. Отверткой отогните усик фиксации гайки
крепления рулевого колеса. Полностью вывинтите болты крепления колеса
и снимите колесо. |
 |
|
| 8. Отвинтите и снимите гайку крепления
рулевого колеса. |
 |
9. Снимите пружинную шайбу. |
| 10. Нанесите метки совмещения на
рулевое колесо и рулевой вал. |
 |
11. Используя съемник, снимите рулевое колесо
с пазов рулевого вала. |
 |
12. При снятии рулевого колеса пропустите
электропроводку управления радиоприемником через отверстие рулевого
вала. |
| 13. Установите рулевое колесо на
шлицы рулевого вала и пропустите через отверстие рулевого колеса провода
управления радиоприемником. |
| 14. Установите шайбу, навинтите
гайку крепления рулевого колеса, затянув ее требуемым моментом. Зафиксируйте
гайку от отворачивания загибанием язычка шайбы. |
| 15. Подсоедините электрический разъем
переключателя управления радиоприемником |
| 16. Установите воздушную подушку
безопасности, предварительно подсоединив электрический разъем. Закрепите
подушку винтами. |
| 17. Подсоедините аккумулятор. |
|
