Опель Вектра А. Воздушная камера



Опель Вектра А. Воздушная камера

7.5. Воздушная камера

Снятие

Подсоединение вакуумных труб к воздушной камере
8.5 Воздушная камера Opel Vectra A

А – к корпусу дросселя;

В – к воздушному фильтра


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Воздушная камера крепится двумя или тремя болтами к верхней части корпуса дросселя. Промаркируйте вакуумные трубки системы регулировки температуры поступающего в двигатель воздуха.
2. Отсоедините шланг вентиляции картера двигателя от воздушной камеры и вакуумную трубу от задней части корпуса дросселя (см. рис. Подсоединение вакуумных труб к воздушной камере).
3. При снятии воздушной камеры сохраните уплотнительное кольцо.

Установка

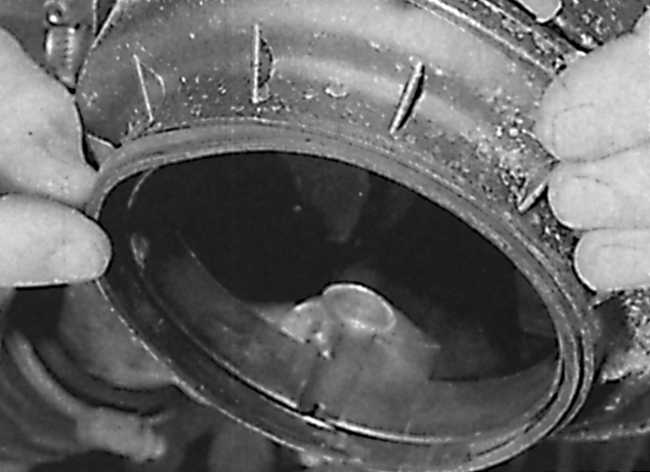

Расположение уплотнительного кольца в канавке воздушной камеры
8.5 Воздушная камера Opel Vectra A

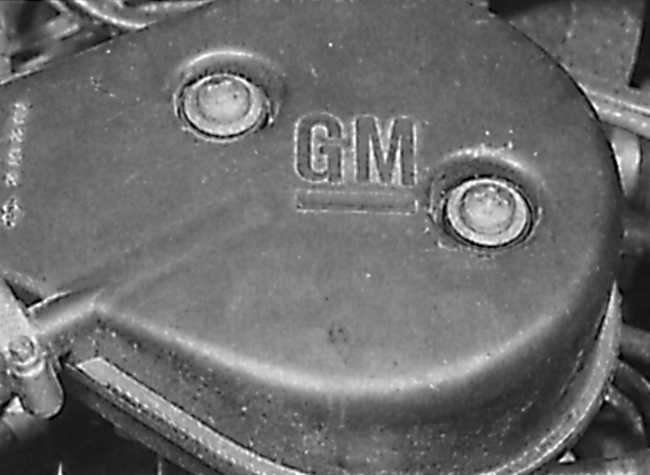

Затягивание болтов крепления воздушной камеры
8.5 Воздушная камера Opel Vectra A
Затягивание болтов крепления воздушной камеры производите с умеренным усилием.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. При установке проверьте правильность установки уплотнительного кольца в паз с обратной стороны воздушной камеры. Закрепите воздушную камеру болтами и подсоедините вакуумную трубу и шланг вентиляции картера (см. рис. Расположение уплотнительного кольца в канавке воздушной камеры, Затягивание болтов крепления воздушной камеры).
