Опель Вектра А. Диафрагма экономайзера



Опель Вектра А. Диафрагма экономайзера

6.17. Диафрагма экономайзера

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. На ранних моделях снимите воздушный фильтр. На более поздних моделях отсоедините воздухопровод от воздушного фильтра, затем отсоедините вакуумную трубу и шланг вентиляции картера от воздушной камеры. Отвинтите три винта и снимите воздушную камеру вместе с воздуховодом.
3. Очистите наружную поверхность экономайзера.
4. Отвинтите два винта и снимите крышку экономайзера, пружину и диафрагму.

Установка

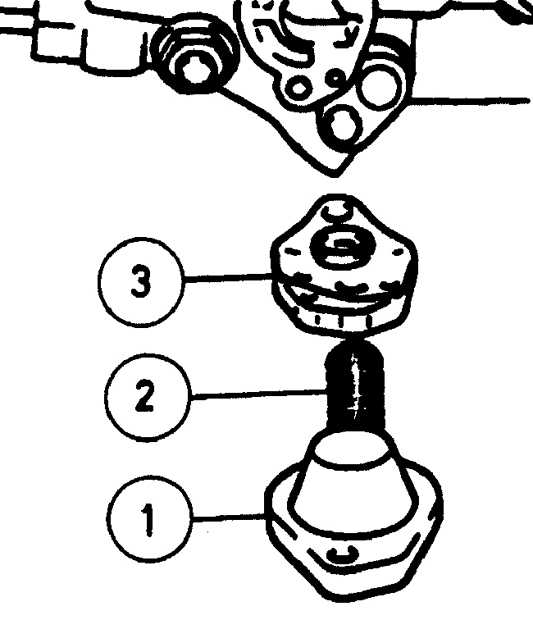

Элементы экономайзера
7.17 Диафрагма экономайзера Opel Vectra A

1 – крышка;

2 – пружина;

3 – диафрагма


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистите сопрягаемые поверхности в крышке экономайзера и корпусе.
2. Правильно сориентируйте и установите пружину на крышке и диафрагму, затем сожмите диафрагму и крышку вместе. Проверьте, что отверстие для вакуума в диафрагме должно совместиться с соответству ющими отверстиями в корпусе и крышке.
3. Дальнейшая установка производится в последовательности, обратной снятию. Проверьте правильность размещения диафрагмы (см. рисунок).
