Опель Кадет Е. Замена лампочек



Опель Кадет Е. Замена лампочек

13.24.11. Замена лампочек

ПОРЯДОК ВЫПОЛНЕНИЯ
1. При замене лампочек выполните следующие действия.
2. Снимите провод массы с аккумулятора.
3. Перед заменой лампочки проверьте соответствующую электрическую цепь и предохранитель.
4. Не касайтесь стеклянной колбы лампы голыми руками. Отпечаток пальца испаряется и осаждается на рефлекторе, в результате чего ухудшается освещение.
5. Помните, что если лампочка только что горела, она может быть очень горячей.
6. Проверьте состояние контактов в лампочке и патроне лампочки. Перед установкой новой лампочки очистите с контактов следы коррозии и грязи.
7. Обязательно заменяйте вышедшие из строя лампы на лампы того же типа.
8. При установке лампы штыкового типа проверьте, что контакты патрона надежно соединены с контактами лампы.

ФАРЫ

ПОРЯДОК ВЫПОЛНЕНИЯ

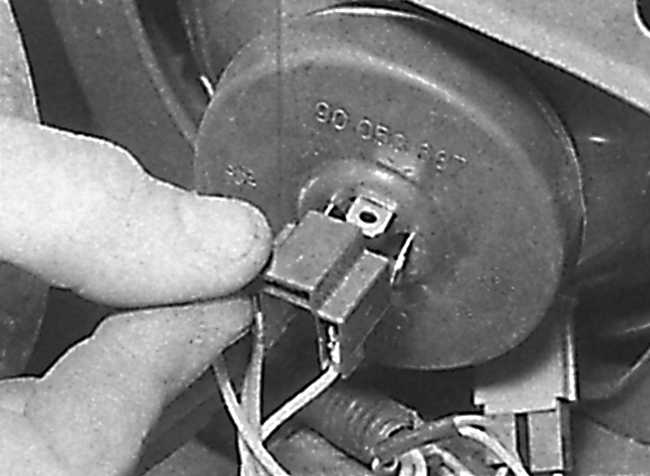

13.24.11 Замена лампочек Opel Kadett E 1. Откройте капот и отсоедините электрический разъем от задней части блока фары.
13.24.11 Замена лампочек Opel Kadett E 2. Для доступа к пружинной скобе, крепящей лампу, снимите резиновую крышку.

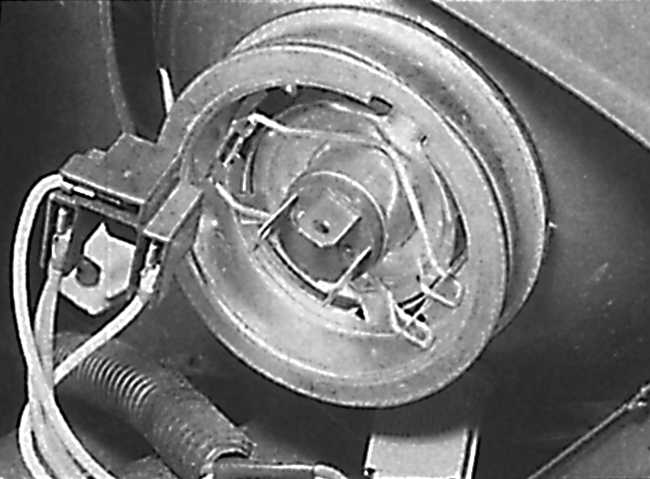

3. Сожмите пружинные скобы крепления лампы и переместите скобы в сторону.

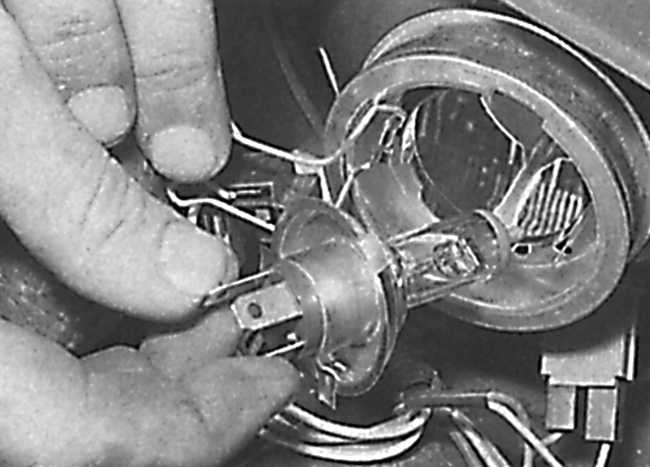

13.24.11 Замена лампочек Opel Kadett E 4. Извлеките лампу из фары.

Предупреждение стеклянной колбы лампы голыми руками. Возникающие по неосторожности пятна от прикосновений протрите чистой безворсовой тряпкой или спиртом.


5. Установите новую лампочку в последовательности, обратной снятию.

ПЕРЕДНЯЯ ГАБАРИТНАЯ ЛАМПА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Откройте капот и отсоедините электрический разъем от держателя лампы.

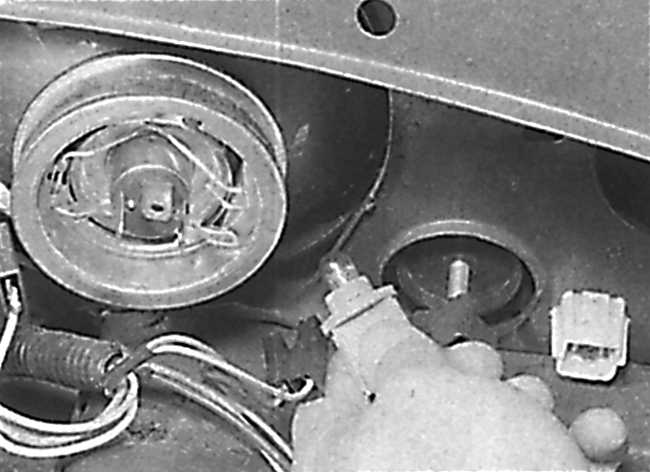

13.24.11 Замена лампочек Opel Kadett E 2. Снимите держатель лампы, для чего нажмите на него и в этом положении поверните его против часовой стрелки.
3. Снимите с держателя лампу и замените ее на новую.

ПЕРЕДНИЙ УКАЗАТЕЛЬ ПОВОРОТОВ

ПОРЯДОК ВЫПОЛНЕНИЯ

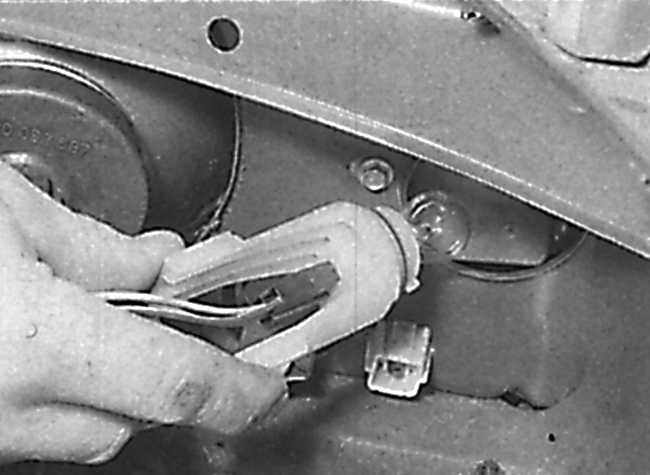

13.24.11 Замена лампочек Opel Kadett E 1. Откройте капот и снимите держатель лампы, для чего сожмите опоры держателя вместе и поверните их против часовой стрелки.
2. Замените лампочку и установите держатель лампочки на место.

ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ ФАРА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Работая под передним бампером, снимите заднюю крышку с противотуманной фары, поворачивая ее против часовой стрелки.
2. Освободите и снимите лампу накаливания, затем отсоедините электрический разъем в первом соединении, но не на лампе непосредственно.
3. Не касайтесь руками стеклянного баллона лампы.
4. Установите новую лампу и крышку на место.

ЗАДНИЕ ФОНАРИ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите панель отделки или облицовку в багажном отделении для доступа к заднему фонарю.

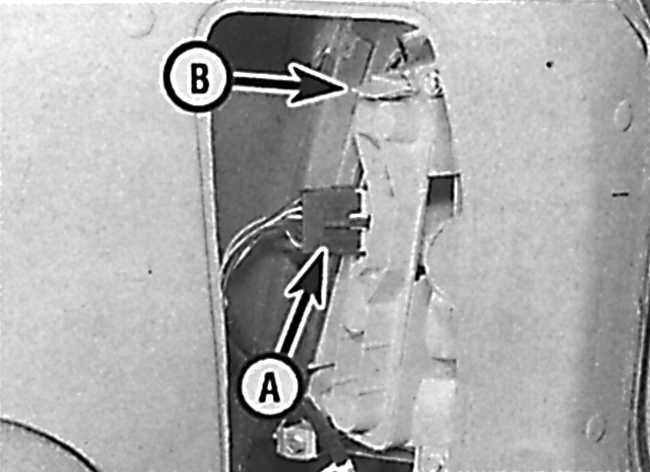

13.24.11 Замена лампочек Opel Kadett E 2. Отсоедините электрический разъем от держателя лампочек (А – электрический разъем заднего фонаря, В – фиксатор держателя лампочек)
13.24.11 Замена лампочек Opel Kadett E 3. Нажмите фиксатор и снимите держатель лампочек с заднего фонаря.

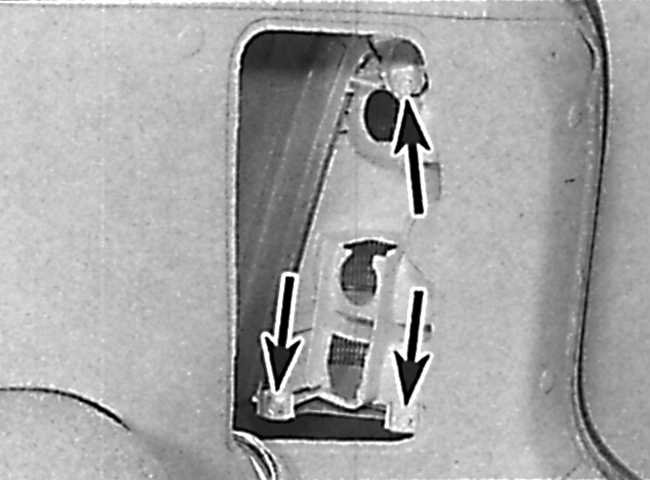

13.24.11 Замена лампочек Opel Kadett E 4. Отвинтите три винта (указаны стрелками), или два винта на моделях Универсал.

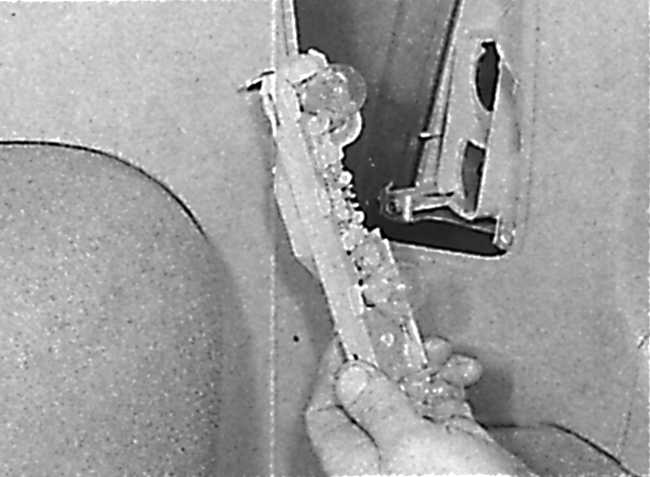

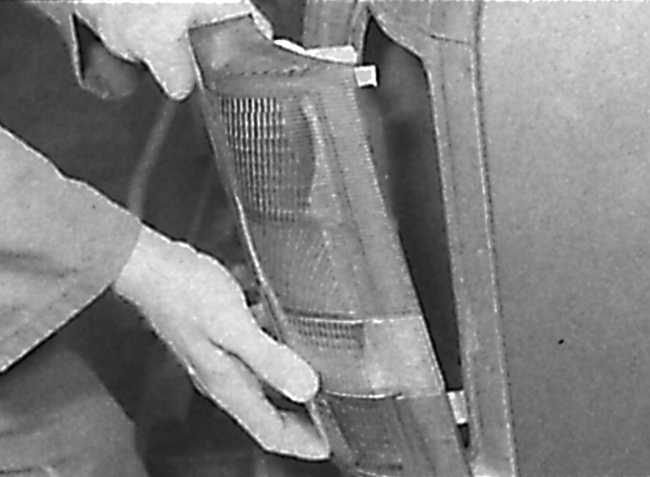

13.24.11 Замена лампочек Opel Kadett E 5. Снимите задний фонарь.
6. Установка производится в последовательности, обратной снятию.

ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФОНАРЬ

ПОРЯДОК ВЫПОЛНЕНИЯ

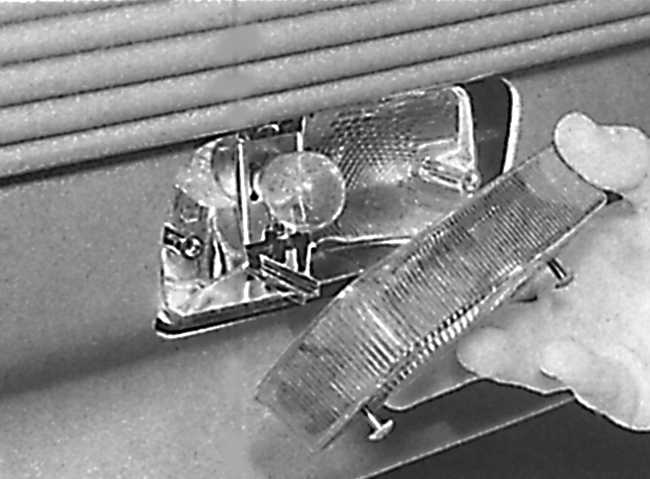

13.24.11 Замена лампочек Opel Kadett E 1. Отвинтите два винта и снимите рассеиватель с заднего противотуманного фонаря.
2. Замените лампочку.
3. Установка производится в последовательности, обратной снятию.

ЛАМПА ПОДСВЕТКИ НОМЕРНОГО ЗНАКА

ПОРЯДОК ВЫПОЛНЕНИЯ

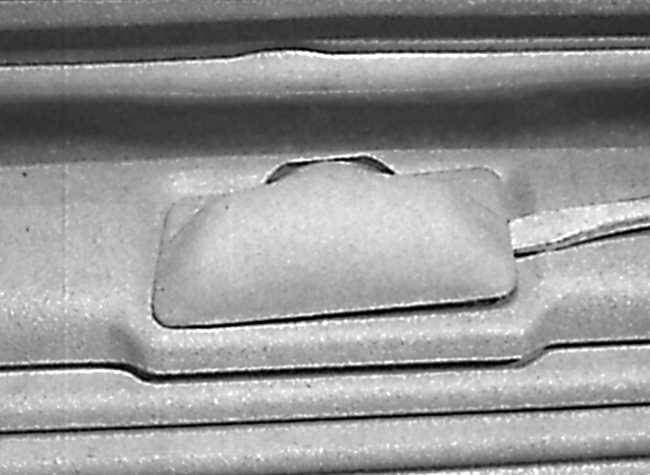

13.24.11 Замена лампочек Opel Kadett E 1. Используя лезвие отвертки как рычаг, снимите фонарь подсветки номерного знака из заднего бампера.
2. Отсоедините от фонаря электрический разъем.

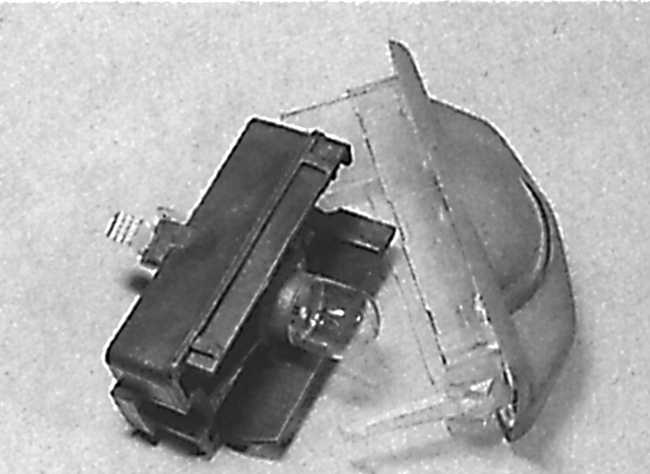

13.24.11 Замена лампочек Opel Kadett E 3. Для доступа к лампочке освободите два фиксатора и снимите рассеиватель с фонаря.
4. Установка производится в последовательности, обратной снятию.

ЛАМПЫ ОСВЕЩЕНИЯ САЛОНА

ПОРЯДОК ВЫПОЛНЕНИЯ

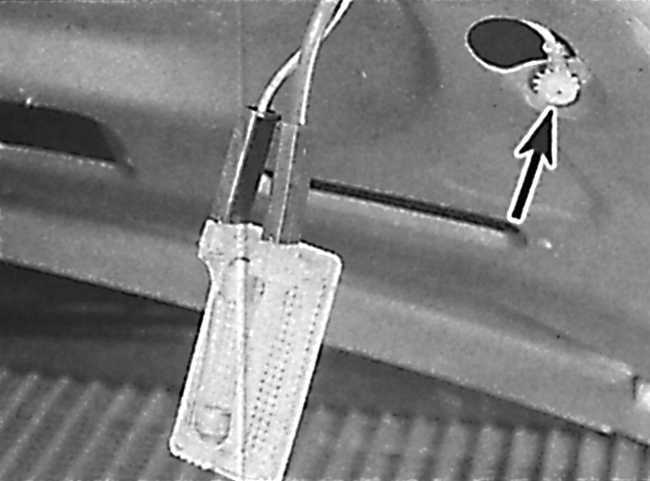

13.24.11 Замена лампочек Opel Kadett E 1. Отверните винт крепления заземления лампы освещения моторного отсека.

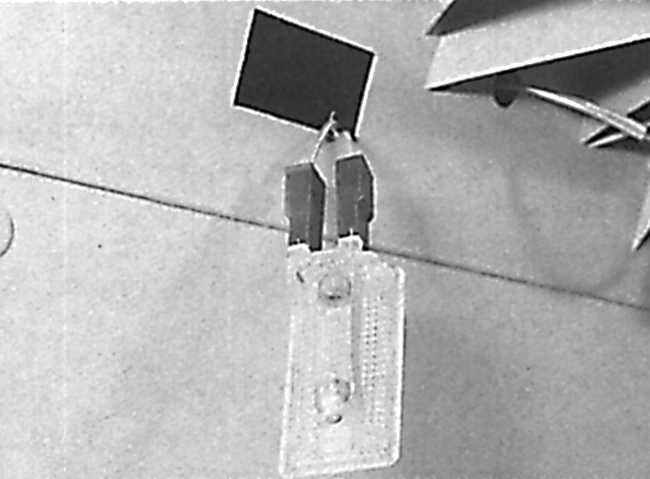

13.24.11 Замена лампочек Opel Kadett E 2. Снимите лампу освещения багажного отделения.

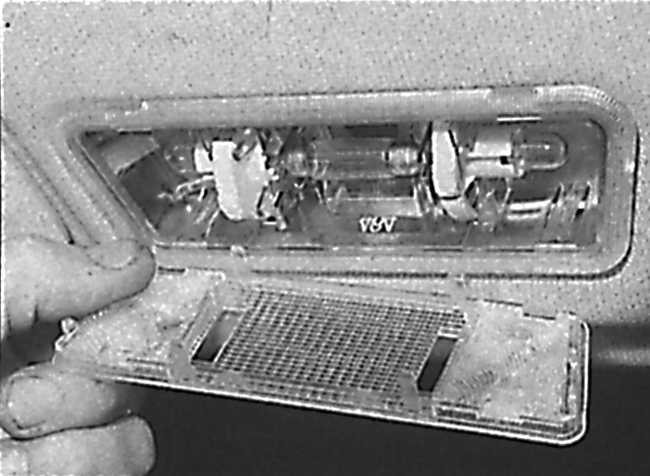

13.24.11 Замена лампочек Opel Kadett E 3. Используя лезвие отвертки как рычаг и соблюдая осторожность, снимите рассеиватель с лампы освещения салона.
4. Извлеките лампочку из пружинных контактов или патрона и установите новую лампочку.

ЛАМПЫ ОСВЕЩЕНИЯ КОМБИНАЦИИ ПРИБОРОВ И КОНТРОЛЬНЫЕ ЛАМПЫ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите комбинацию приборов.

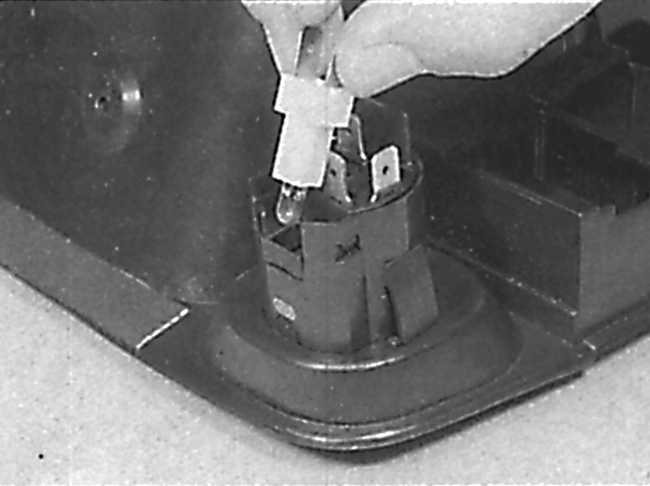

13.24.11 Замена лампочек Opel Kadett E 2. Для снятия лапочки накаливания поверните патрон лампочки и извлеките его из комбинации приборов.
3. Извлеките лампочку из патрона, потянув ее на себя.
4. Установите новую лампочку в последовательности, обратной снятию.

ЛАМПЫ ПОДСВЕТКИ ПЕРЕКЛЮЧАТЕЛЕЙ

В выключателе противотуманных фар лампочка подсветки встроена в выключатель и не может заменяться отдельно.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для замены лампочки подсветки переключателя снимите переключатель.
13.24.11 Замена лампочек Opel Kadett E 2. Снимите лампочку подсветки переключателя.
3. Установите новую лампочку в последовательности, обратной снятию.
